船舶动力用涡轮推进器结构设计

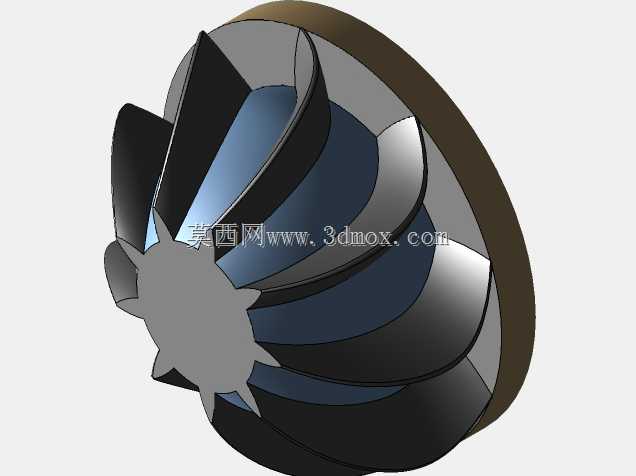

这款涡轮推进器的结构设计，核心围绕船舶水下推进的实际工况展开，在做三维结构梳理时，首先要匹配船体尾部的安装边界，其轮盘外缘的环形定位凸台，是为了适配船体轴系的安装座预留的配合面，安装时需要保证轮毂内花键槽与传动轴的同轴度公差控制在合理范围，避免运转时出现偏磨振动。从功能特性来看，该推进器采用扭曲式空间叶片构型，叶片型线是结合流体力学特性做的曲面优化，运转时可以将轴系输入的旋转扭矩高效转化为轴向推力，减少水流在叶片表面的紊流损失，相比普通平叶片结构，能在相同转速下获得更高的推进效率，同时降低空泡效应带来的叶片剥蚀风险。在实际船舶应用场景中，这类涡轮推进器多用于中小型内河船舶、水下作业潜器的动力输出端，既可以作为主推进装置单独使用，也可以配合导管结构组成导管桨，适配浅水域航行时的推力需求，避免水下杂物缠绕叶片的问题。设计过程中，叶片与轮毂的过渡位置做了大圆角平滑处理，一方面是降低铸造或机加工时的应力集中，提升部件的抗疲劳强度，应对长期交变载荷下的结构可靠性，另一方面也能减少水流在叶根位置的流动分离，提升整体流道的顺畅度。轮毂端面的花键结构，是为了实现与传动轴的周向固定，传递大扭矩的同时保证拆装便捷性，轮盘背部的环形端面需要与密封组件配合，阻挡水体进入轴系舱室，因此该端面的平面度、粗糙度都有明确的加工要求。叶片的数量、扭曲角度、叶梢与轮缘的间隙，都是结合目标船型的吃水深度、设计航速、额定功率做的匹配设计，在建模过程中需要保证每个叶片的型面一致性，避免动平衡超标导致运转时的船体振动，影响航行稳定性。这类推进部件的设计，不能只追求理论上的流体效率，还要兼顾实际加工的工艺性，比如叶片的拔模角度、曲面的加工可达性，都是结构设计阶段需要同步考量的因素，避免出现设计性能优异但无法落地加工的问题。
