面向增材制造的GE支架拓扑优化结构

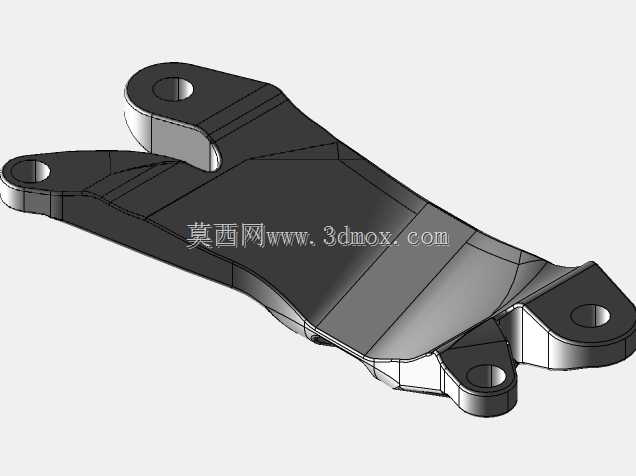

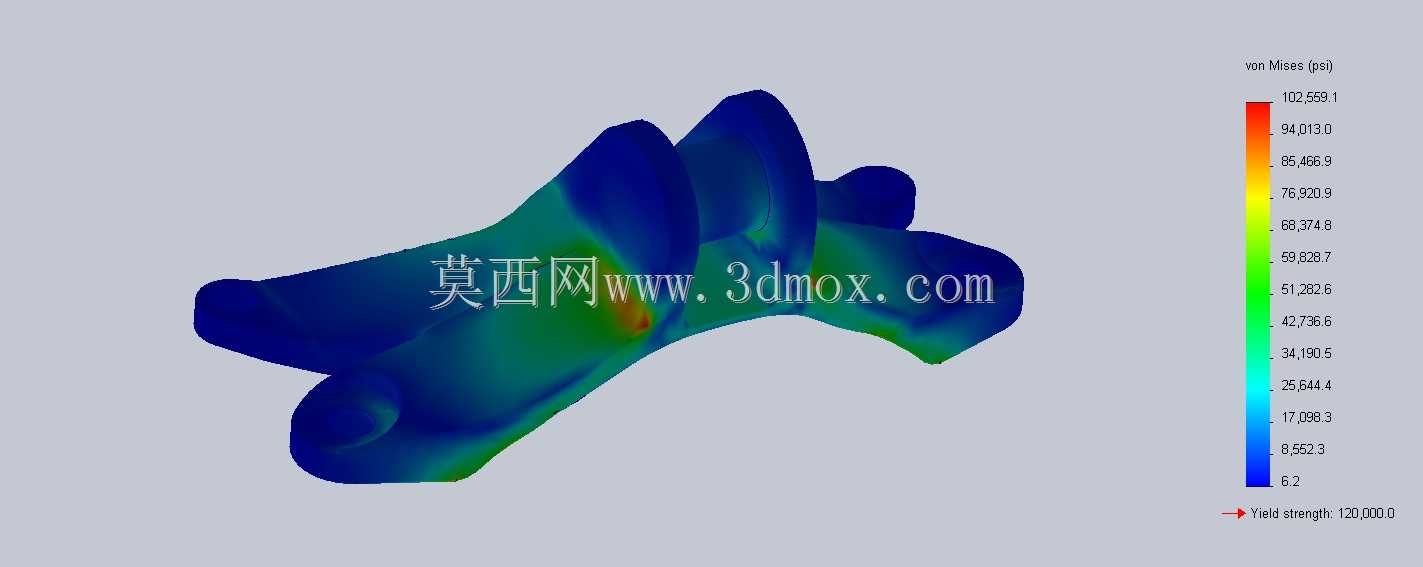

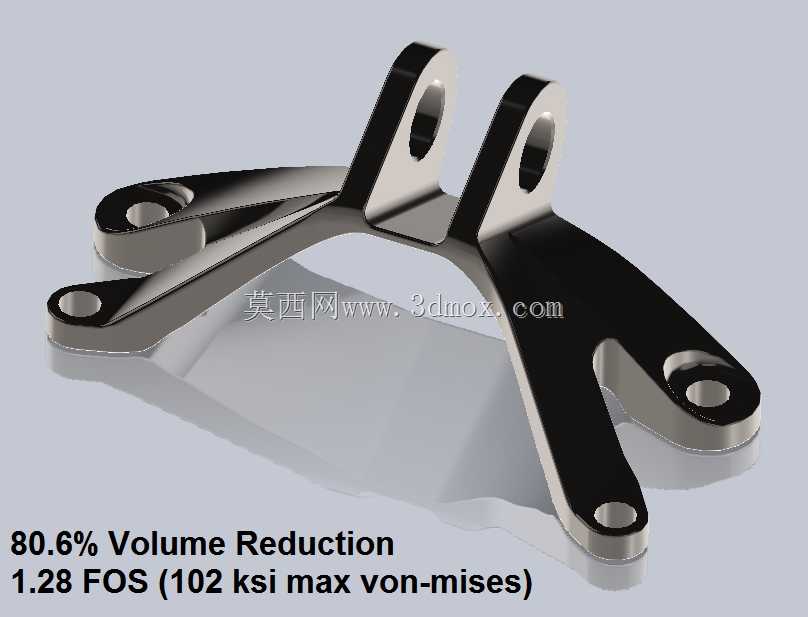

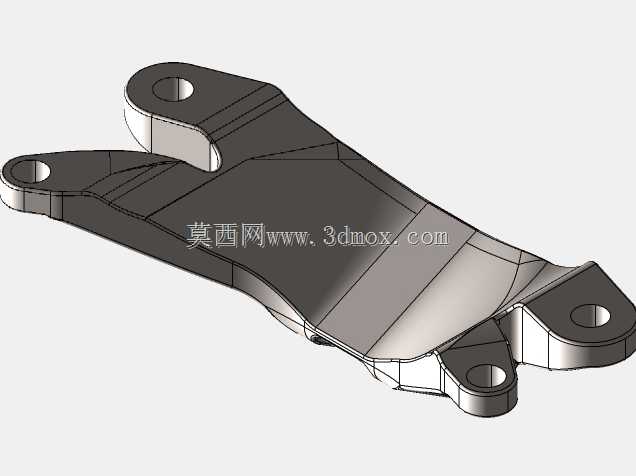

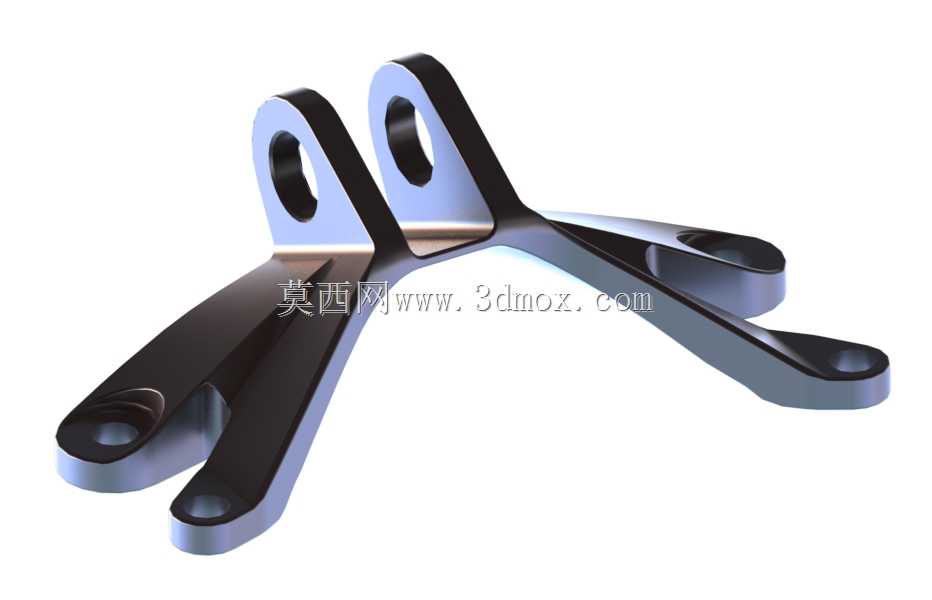

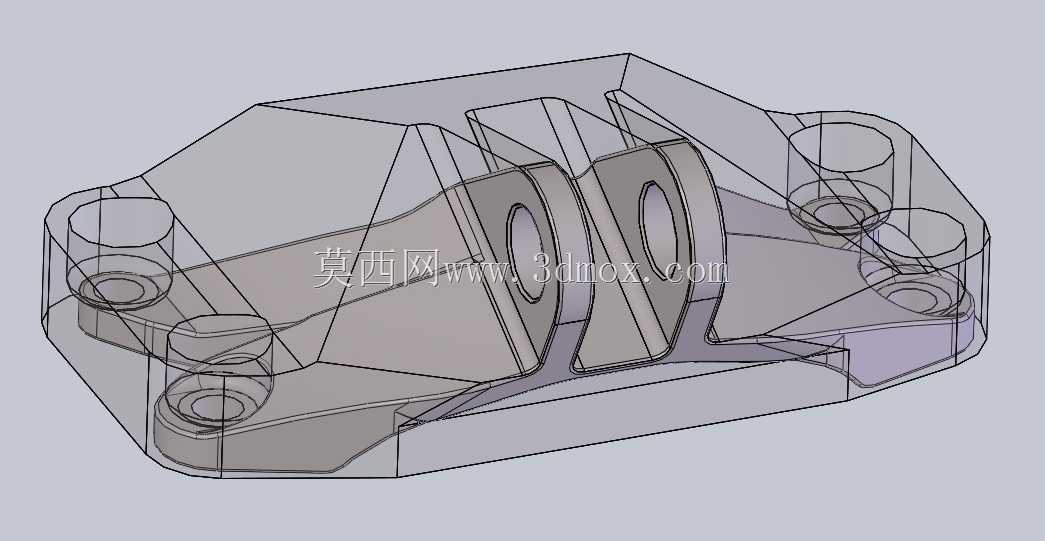

这款支架结构的设计核心围绕重载安装场景的应力分布优化展开，主要应用于工业设备中需要多点位螺栓固定、承受垂直方向交变载荷的连接部位，常见于动力设备周边的附属构件安装、传动系统的辅助支撑点位，替代传统铣削加工的等厚度支架结构，解决原有结构在螺栓孔位附近应力集中、冗余材料过多的问题。从结构受力逻辑来看，设计前期先提取了垂直重载工况下的载荷边界，将安装端面的三个螺栓孔作为固定约束端，上方两个铰接孔作为载荷输入点，通过拓扑优化算法迭代去除低应力区域的冗余材料，最终形成的多支臂流线型结构，完全顺着主应力迹线走向布置材料，没有多余的结构凸起或无效壁厚。在安装边界的把控上，所有螺栓孔的同轴度、孔位间距完全匹配原有安装接口的尺寸要求，不需要对配套设备的安装面做任何改造即可直接替换原有零件，最小壁厚控制在满足增材制造工艺要求的合理区间，既避免了打印过程中薄壁结构的变形翘曲，也保证了受力薄弱位置的强度储备。实际使用过程中，垂直方向的重载会顺着支臂的流线轮廓均匀传递到各个固定螺栓点位，不会在某一个螺栓孔附近形成过高的应力集中，即使在长期交变载荷作用下，也不会出现局部应力超过材料屈服强度的情况，同时整体结构的重量相比传统等厚度设计大幅降低，减少了安装部位的额外负载。结构的外轮廓没有尖锐的直角过渡，所有受力转折位置都采用了大圆弧顺滑过渡，既减少了增材制造过程中的支撑添加量，降低后处理工作量，也避免了直角位置的应力集中效应，铰接孔的端面预留了足够的接触承压面积，保证与配套销轴配合时的接触压强处于材料许用范围内，不会出现局部压溃的问题。
