可调平面度空间定日镜展开机构

项目分类:变压器/电感器 发布时间:2024-08-27 ID:768112
  • 可调平面度空间定日镜展开机构
  • 可调平面度空间定日镜展开机构
  • 可调平面度空间定日镜展开机构
  • 可调平面度空间定日镜展开机构
  • 可调平面度空间定日镜展开机构
  • 可调平面度空间定日镜展开机构
  • 可调平面度空间定日镜展开机构
  • 可调平面度空间定日镜展开机构
  • 可调平面度空间定日镜展开机构
  • 可调平面度空间定日镜展开机构
  • 可调平面度空间定日镜展开机构
  • 可调平面度空间定日镜展开机构
  • 可调平面度空间定日镜展开机构
  • 可调平面度空间定日镜展开机构
  • 可调平面度空间定日镜展开机构

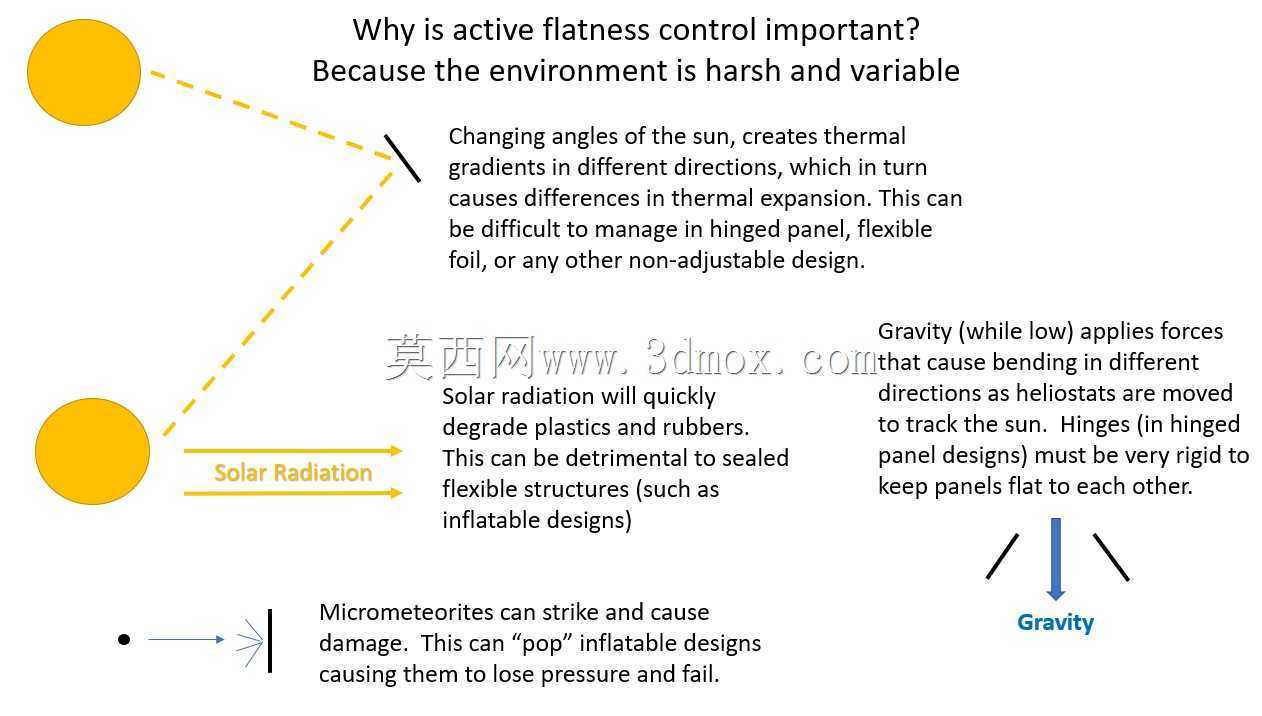

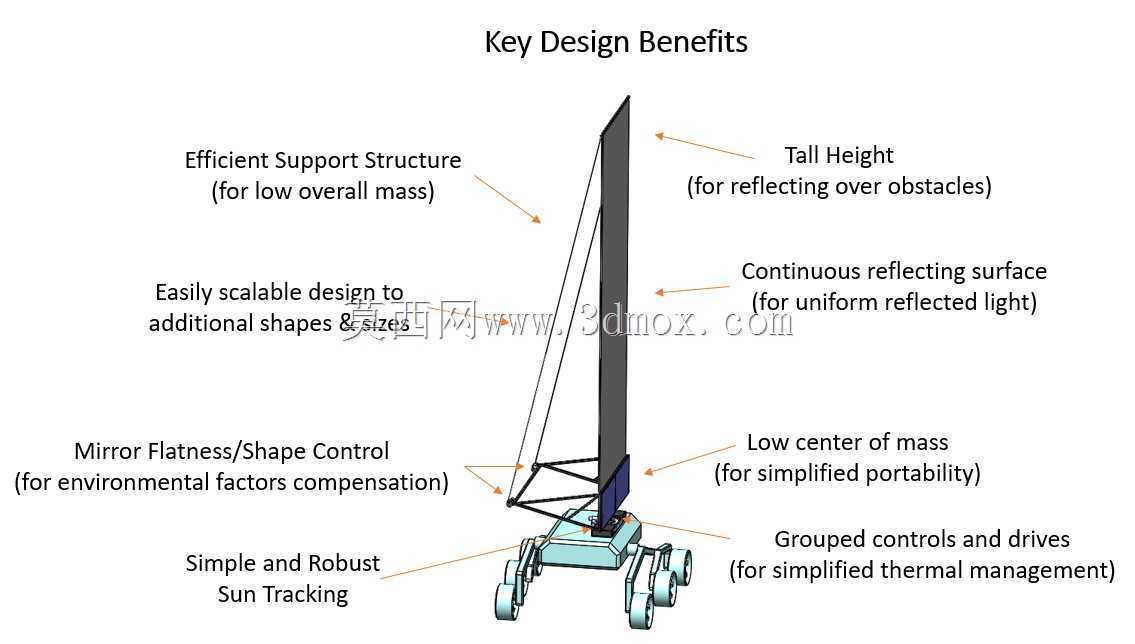

  这套结构面向空间聚光与定向反射任务,核心是把大口径反射面在收纳状态下压缩为小直径卷绕形态,入轨或进入作业位后再受控展开,并在整个服役周期内维持镜面面形的主动可调能力。常规拼接面板依赖铰链公差、充气支撑依赖密封可靠性,二者在长期热循环与微流星环境下都容易出现面形漂移;本方案改用弹簧回火不锈钢薄板作为反射基材,把材料自身的弹性应变作为展开动力与面形维持基础,省去了大量离散铰链,也避开了充气结构的泄漏风险。

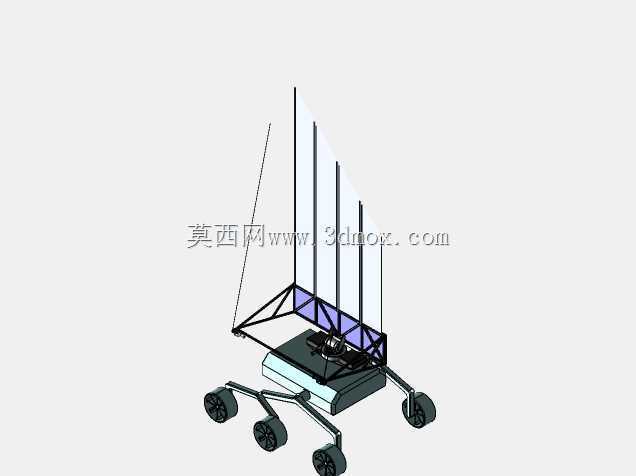

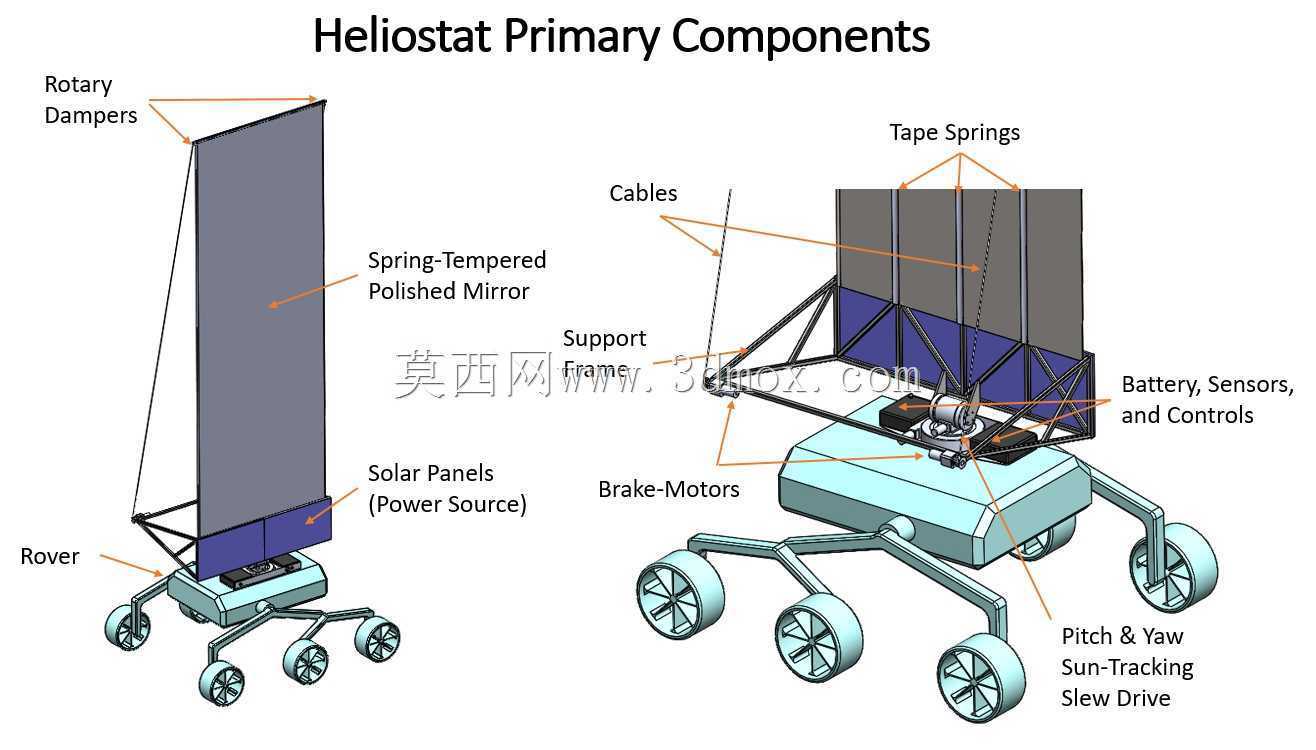

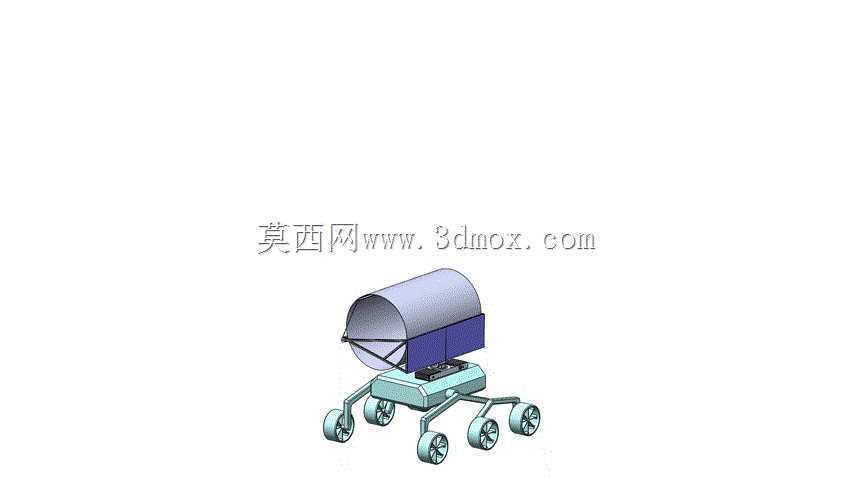

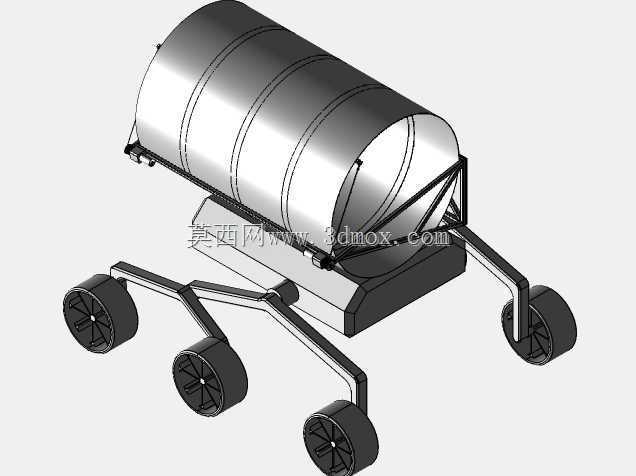

  从整机布置看,底部为方位与俯仰集成的回转支座,支座两侧布置阻尼与制动组件,中央伸出承力筒连接上部桁架;桁架采用三角形空间杆系,沿镜面背部形成多点支撑边界,卷绕后的镜面板边缘被约束在桁架外缘,展开时沿导向轨迹逐步释放。收纳态下镜面被卷成大直径筒圈,材料内部保留受控塑性与弹性混合应变,曲率半径经过预先设定,使存储期间的应力松弛被限制在可补偿区间;连接到旋转阻尼器的牵引索在收纳阶段保持张紧,制动电机锁止索轮,不让镜圈自行弹开。

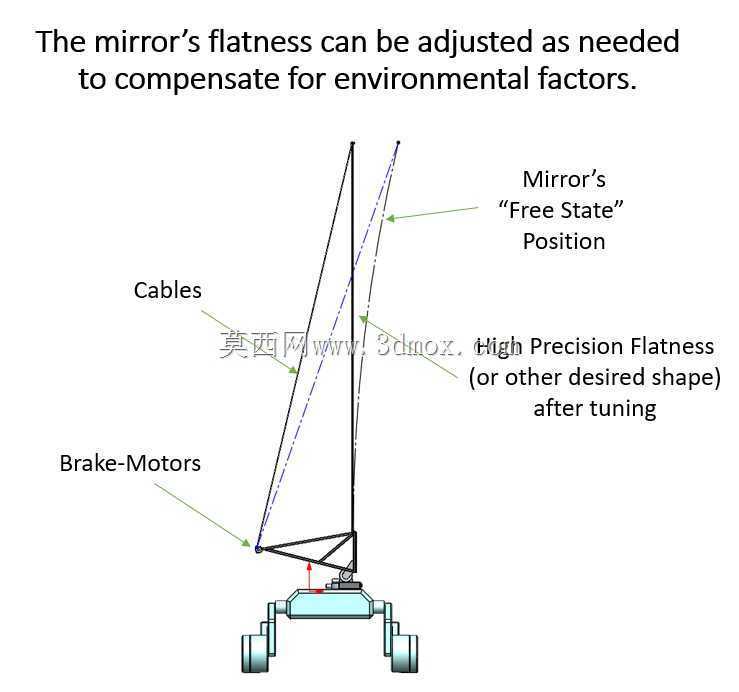

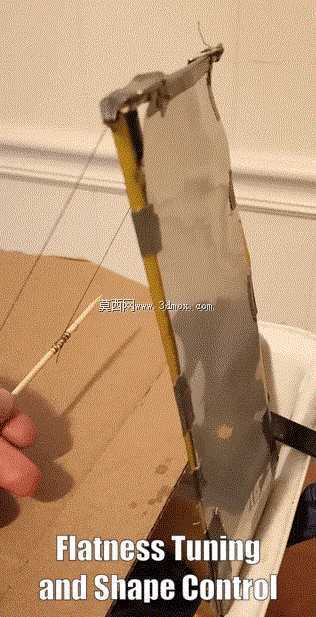

  展开动作不是瞬时弹开,而是由制动电机按设定扭矩释放牵引索,旋转阻尼器提供连续阻力,让镜面以缓慢、单调的速度向自由态铺开。这里的设计关键在于镜面板的自由自然状态并非理想平面,而是略带微凹;牵引索在完全展开后仍保持张紧,相当于在镜面边缘施加可控边界力,把微凹的自由形态拉平,甚至可以根据任务需要微调成微凸或微凹,从而实现反射光的平行出射、会聚或发散。面形调整到位后,弹簧制动器锁死索轮位置,制动电机断电,后续保持阶段不再消耗能源,这对日供电紧张的空间设备尤为重要。

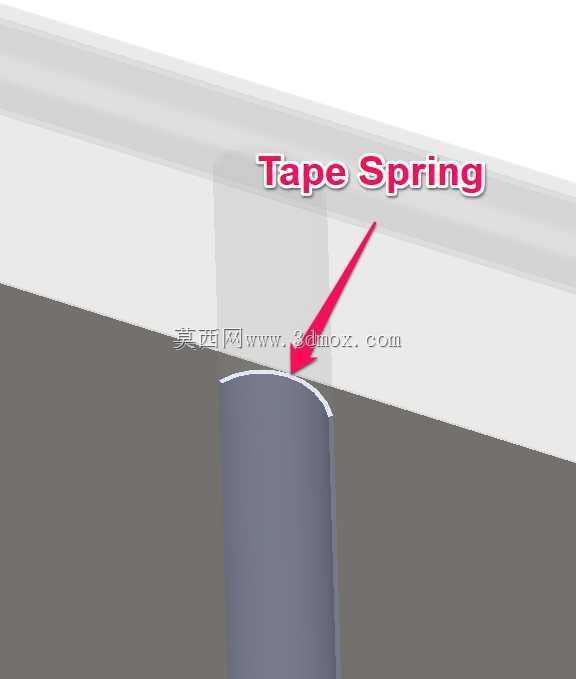

  背部桁架并不直接把镜面夹成刚性平面,而是通过若干离散连接点把边界张紧力传递到面板,面板中部依靠自身薄膜刚度维持曲率;这种思路类似张拉膜结构,但基材是金属弹簧钢板,抗蠕变与抗穿刺能力远高于聚合物膜。设计时需要重点核算几条曲线:一是卷绕半径与材料屈服极限的关系,确保卷绕应变停留在屈服点附近但不进入过量塑性区,使展开后仍有足够回弹裕度;二是牵引索张力分布与镜面挠度的映射,通过调整两侧索长差可以修正整体倾斜,通过多点索力分配可以校正局部像散;三是热膨胀差,不锈钢面板与复合材料或金属桁架在轨道温度交变下伸长量不同,张紧索提供的柔性约束允许微量相对滑动,避免热应力把镜面压皱。

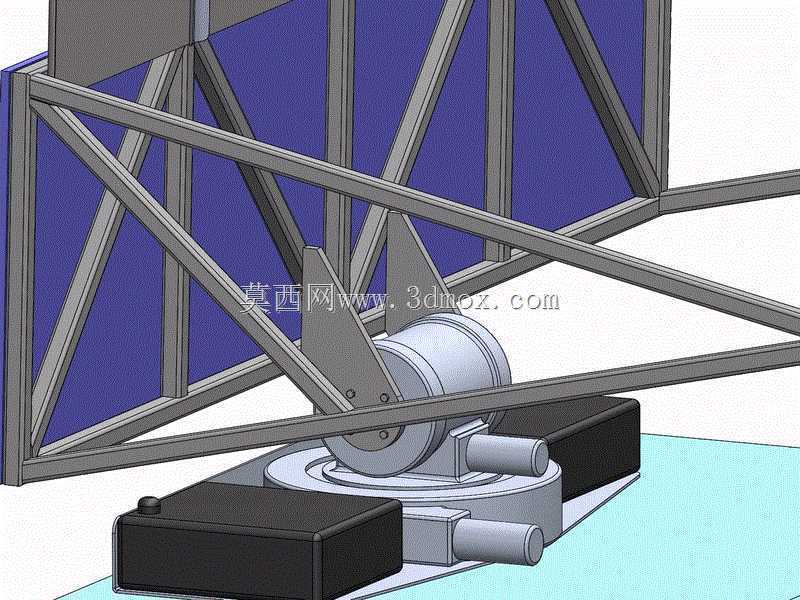

  安装边界方面,回转底座需要提供足够的抗倾覆力矩,上部风载(地面工况)或姿态机动惯性载荷(空间工况)通过桁架弦杆传到中央承力筒,再经底座轴承传到星体或地面基础;模型中底座两侧的黑色箱体为阻尼器与电控组件安装位,外形方正便于贴装保温层与散热面,中央回转支承留出电缆穿越通道,牵引索沿桁架下弦走线,避免与镜面背面摩擦。三维建模时需把镜面板用卷绕态与展开态两种配置分别表达:卷绕态关注筒圈直径、层间间隙与索轮缠绕圈数;展开态关注索力作用点、桁架节点坐标与镜面曲率云图。桁架杆件采用薄壁管截面,节点用球头或角片连接,镜面与桁架之间的连接点设计成允许面内滑动的压条,防止展开过程中面板被约束死而出现局部屈曲。

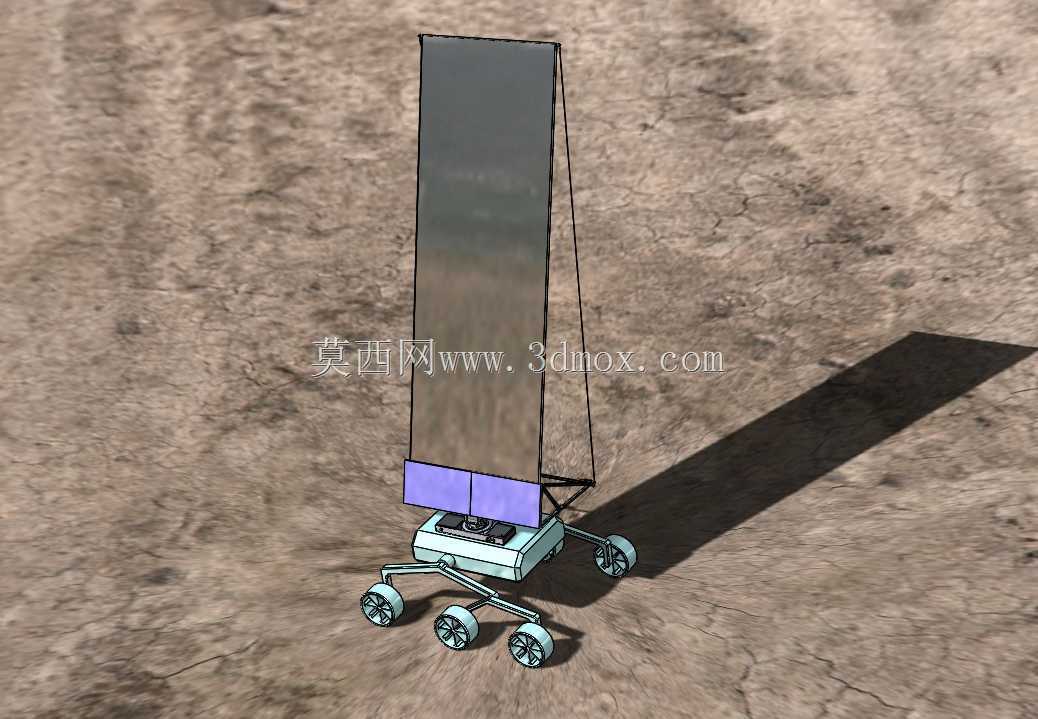

  工程应用上,这类结构既可用于空间太阳聚光发电、深空探测探测器的光压推进与照明反射,也可在地面高海拔聚光热发电站作为快速部署定日镜使用;地面版本可增加风载锁扣,空间版本则侧重轻量化与低冲击展开。选型阶段需明确反射口径、焦距调节范围、展开驱动力矩、锁止后功耗以及收纳包络,结构设计师在三维装配中应重点检查牵引索与桁架的干涉、镜面板卷绕层间摩擦、阻尼器散热路径以及制动锁的反向自锁能力,才能保证展开后面形精度长期稳定。
