四旋翼无人机机身主体结构原型设计

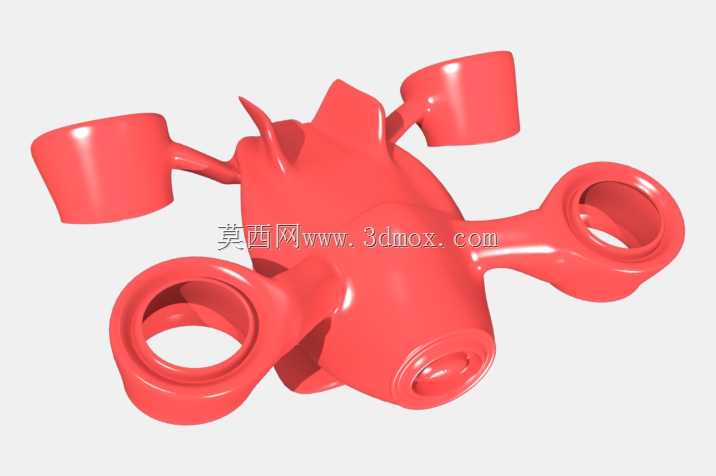

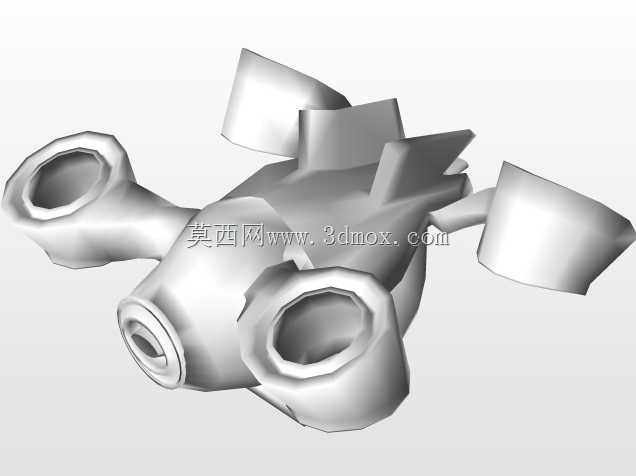

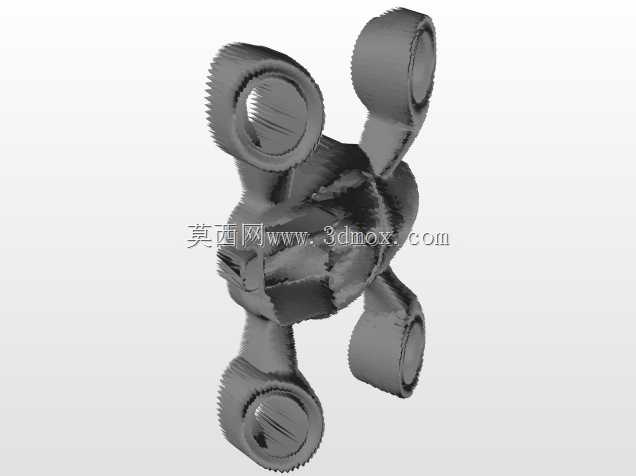

该原型结构针对小型四旋翼飞行器的机身承载需求设计，核心作用是为动力组件、飞控模块、供电单元提供统一的安装基准，同时兼顾飞行过程中的气动阻力控制与结构强度平衡。从实际应用场景来看，这类一体式机身结构可适配消费级航拍、室内教学演示、小型载荷投送等多种低空作业场景，相比拼接式机架，一体化的成型结构能减少装配环节的连接误差，避免飞行过程中连接部位松动引发的振动问题。设计过程中优先考虑了机臂与中心舱的受力传递路径，四个机臂沿中心舱呈等角度放射状分布，每个机臂末端的环形安装位直接对应动力电机与螺旋桨的安装接口，安装位的内径尺寸匹配常规22系列无刷电机的安装孔距，机臂与中心舱的过渡区域做了圆弧加厚处理，能够抵消电机运转时传递到机身的交变振动，避免应力集中导致的结构断裂。中心舱前端预留了镜头与传感模块的安装空间，舱体内部的空腔可容纳飞控板、电调、电池组等核心部件，舱壁的厚度根据受力分布做了差异化设计，靠近机臂连接的区域壁厚更大，用于承载动力输出的反扭矩，舱体顶部与底部预留了卡扣位，可直接扣合舱盖实现内部元件的防护，无需额外设置螺丝固定位，能有效降低整机装配的工时消耗。从安装边界来看，四个机臂的展开跨度适配8-9寸螺旋桨的安全旋转半径，相邻机臂的间距预留了足够的螺旋桨转动间隙，不会出现桨叶打桨的风险，机身整体的重心落在中心舱的几何中心位置，搭配对应容量的电池时无需额外调整配重即可满足飞行配平要求。机臂上的凸起导流结构并非装饰设计，而是针对前飞状态下的气流走向做的优化，能够打乱机臂表面的附面层气流，减少气流对螺旋桨下洗流的干扰，提升飞行姿态的稳定性，尤其是在低空慢速飞行或者悬停状态下，这类导流结构能降低气流紊流对机身姿态的扰动。整个结构没有多余的冗余设计，所有曲面过渡都服务于受力传递与气动优化，既可以作为3D打印制作航模原型的结构参考，也能为后续量产型无人机的机身开模设计提供基础的结构验证依据，在结构减重方面，非受力区域的舱壁做了适度的薄化处理，在保证结构刚性的前提下尽可能降低机身自重，从而提升整机的有效载荷能力与续航表现。
