涵道式四旋翼小型飞行器结构设计

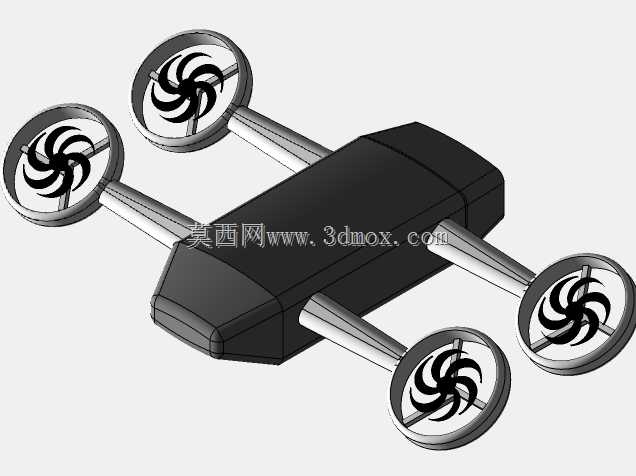

这款涵道式四旋翼飞行器的结构设计，首先围绕狭小空间作业的实际需求展开，区别于常规开放式旋翼的多旋翼设备，其四个旋翼均被环形涵道包裹，能在楼宇巡检、管道周边探查、室内安防巡查等场景下，避免旋翼剐蹭墙体、管线或周边障碍物，大幅降低作业过程中的碰撞损坏概率，同时涵道结构可对旋翼气流形成约束，提升悬停状态下的气流利用效率，减少紊流对飞行稳定性的干扰。从结构布局来看，机身主体采用一体化流线型舱体设计，内部预留了飞控模块、电池组、传感元件的安装腔体，舱体边角做圆弧过渡处理，既可以降低飞行过程中的空气阻力，也能在发生轻微碰撞时分散冲击力，避免舱体结构出现应力开裂。四个机臂从舱体四角对称延伸，机臂与舱体的连接位置做了加厚过渡处理，可承受飞行过程中旋翼产生的持续振动载荷，避免长期使用后连接位置出现疲劳断裂；每个机臂末端的涵道与机臂为同轴固定结构，涵道内壁与旋翼叶尖的间隙控制在合理范围，既不会因为间隙过小导致旋翼转动时剐蹭涵道内壁，也不会因为间隙过大损失涵道的气流增益效果。旋翼采用多叶曲面设计，匹配涵道的内径参数，在相同转速下可产生比常规双叶旋翼更均匀的推力输出，降低旋翼转动带来的振动传导至机身，提升机载摄像、传感设备的工作稳定性。从安装边界来看，整机横向与纵向的尺寸控制在紧凑范围内，可通过常规尺寸的楼道、管线检修口，涵道的外圈做了圆弧包边处理，即便在作业过程中接触到作业面，也不会对接触物体造成刮划损伤；机身底部预留了通用载荷安装位，可根据不同作业场景挂载小型摄像模块、气体检测模块或者轻量作业工具，安装位设置了定位凸台与固定孔位，可保证载荷安装后的同轴度，避免载荷偏置影响飞行重心。在结构细节处理上，机臂内部设计了走线通道，连接旋翼动力单元与机身内部飞控、电池的线路全部内置在机臂腔体中，避免线路外露在气流中产生额外阻力，同时也能防止作业过程中线路被障碍物勾挂引发故障；涵道的结构壁厚做了等强度设计，在保证结构刚性的前提下尽可能降低自重，提升整机的有效载荷能力与续航表现。
