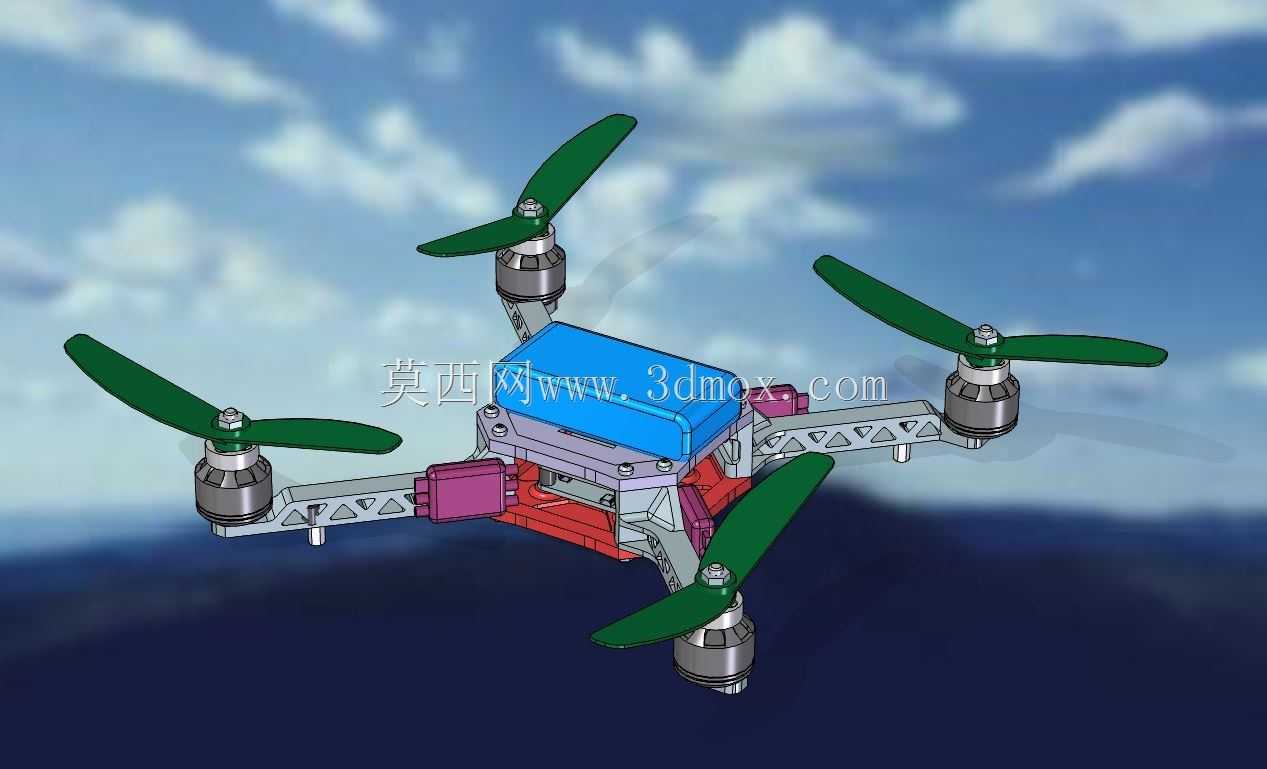

小型四旋翼低空侦察飞行器结构设计

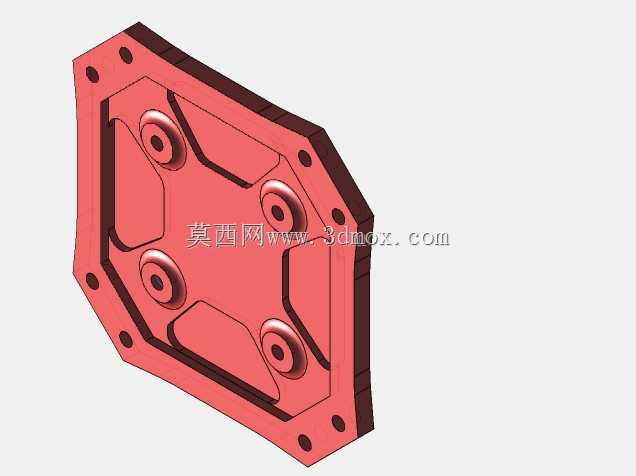

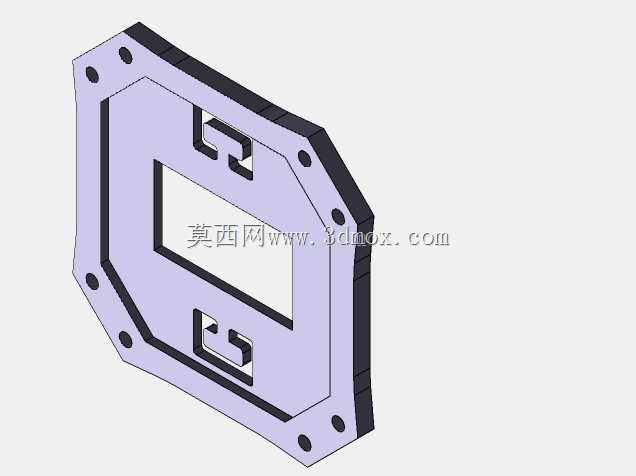

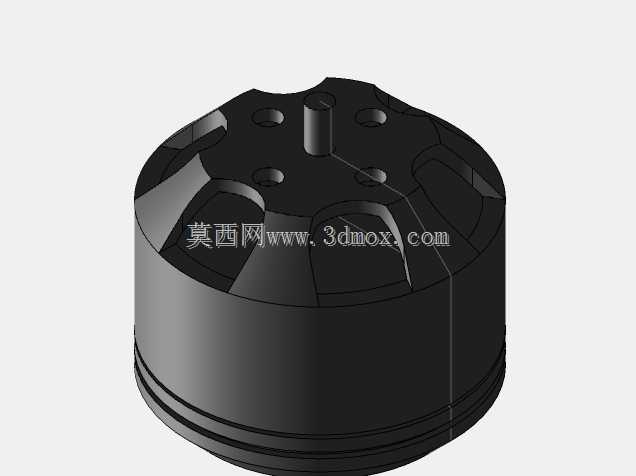

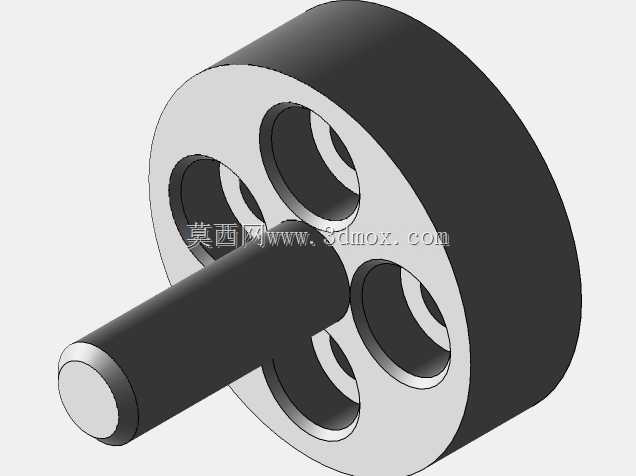

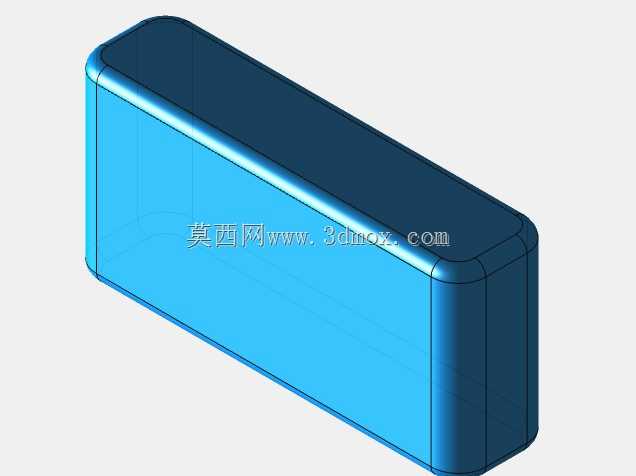

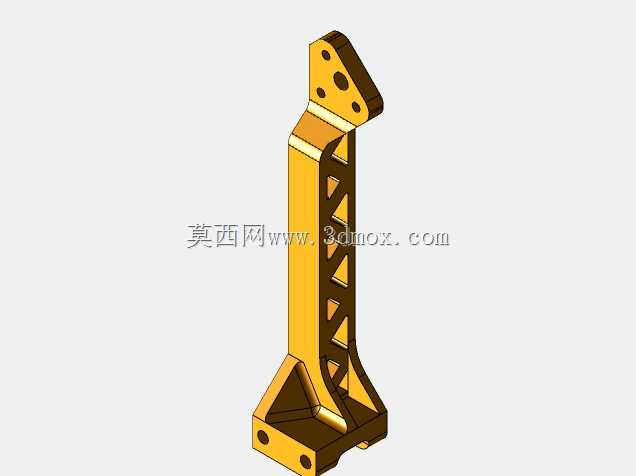

这款四旋翼飞行器的结构设计，最初瞄准的是小范围战术侦察、可疑区域抵近巡查这类实际作业场景，区别于消费级航拍机型，整体机架的受力冗余、动力匹配都围绕低空低速、复杂地形下的稳定作业做了针对性调整。从结构布局来看，机臂采用镂空桁架式设计，在保证机臂抗弯刚度的前提下尽可能降低整机自重，四个机臂与中心舱体采用快拆式嵌合结构，日常转运时可快速拆解收纳，作业前无需额外工具即可完成组装，适配野外临时部署的作业需求。中心舱体采用分层堆叠的布局逻辑，最上层为载荷安装位，可根据任务需求换装可见光摄像模块、红外侦测模块或者小型信号中继装置，安装位预留了通用的螺孔固定点位与走线槽，无需额外改造机架即可完成载荷替换；中层为飞控与供电模块的安装腔，腔体做了局部加强筋设计，可抵御低空飞行时遇到的突发气流冲击、以及轻微擦碰带来的结构形变，避免飞控受震动影响出现姿态解算偏差；下层为电源快换仓，采用抽拉式固定结构，作业过程中可快速更换备用电池，缩短任务间隔时间。动力端的旋翼采用三叶式低阻翼型，搭配无刷外转电机的安装座做了同轴度定位设计，可减少高速旋转时的动不平衡震动，电机座与机臂末端的连接位预留了减震胶圈的安装间隙，能过滤旋翼转动带来的高频震动，避免震动传递到中心舱体影响载荷工作精度。整机的安装边界控制在便携作业的尺寸范围内，机臂展开后旋翼转动的安全外径控制在合理区间，可在狭窄的街巷、林间空隙等复杂空间内穿行，机臂末端的电机座外侧做了圆弧防撞凸起，轻微碰撞障碍物时可先通过凸起卸力，避免旋翼直接触碰障碍物造成炸机。从实际作业的适配性来看，这款飞行器的结构重心严格控制在中心舱体的几何中心位置，飞控安装位与重心点重合，可降低姿态调整时的动力损耗，延长单次充电的作业续航时间；机架的所有外露结构件都做了圆角处理，避免组装、转运过程中划伤操作人员，走线全部隐藏在机臂与中心舱的内部空腔内，减少飞行过程中的风阻，也避免野外作业时树枝、线缆勾挂外露走线造成故障。不同于追求极致轻量化的竞速类机型，这款结构在关键受力位置，比如机臂与中心舱的连接位、电机安装座、载荷固定位都做了壁厚加强，可承受一定程度的过载，在突发阵风、紧急机动的场景下不会出现结构断裂的问题，适配日常巡查、定点监控这类需要长时间稳定悬停的作业需求。
