七叶螺旋桨行星齿轮传动结构设计

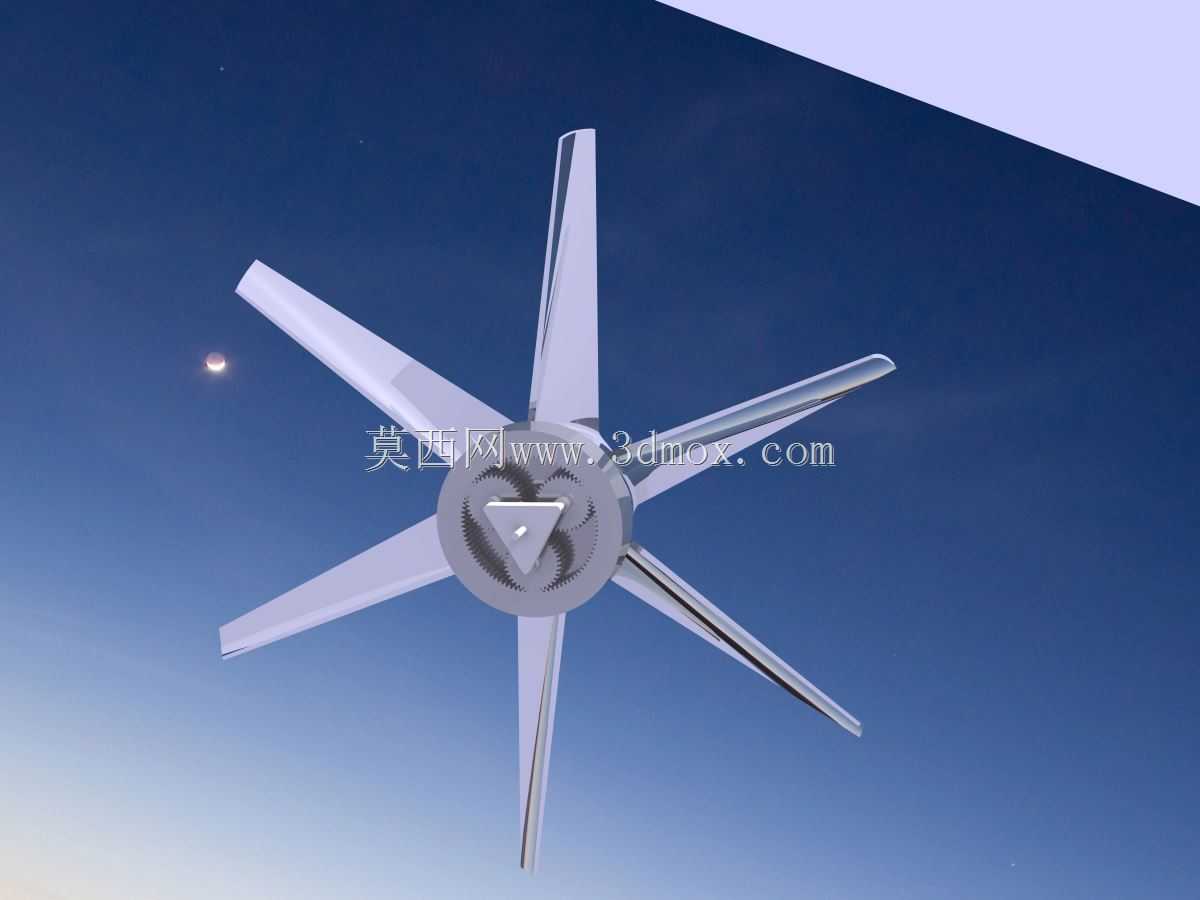

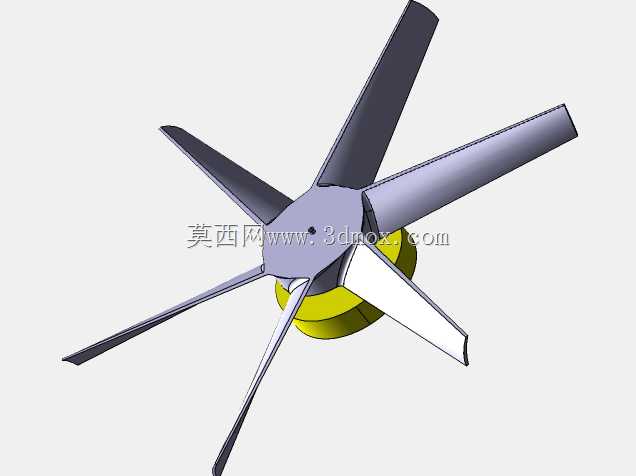

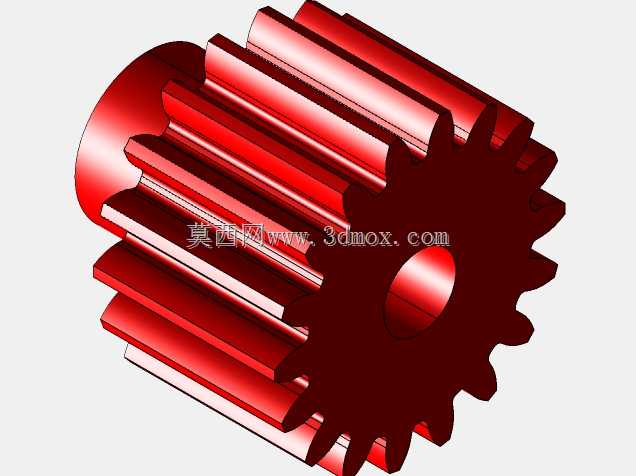

这套集成螺旋桨的行星齿轮传动结构，常应用于小型水下推进装置、低空无人飞行器动力端以及特种流体输送设备的动力输出单元，核心作用是将原动机输入的高转速低扭矩动力，通过行星轮系的减速增扭转换后，直接驱动螺旋桨完成流体做功，省去了额外的传动连接环节，能有效压缩动力单元的整体轴向尺寸，适配对安装空间有严格限制的紧凑设备场景。从结构设计逻辑来看，整套传动采用内齿圈固定、太阳轮输入、行星架输出的经典行星传动排布，三个行星轮沿太阳轮周向均布，行星架输出端直接与螺旋桨轮毂做一体化连接，避免了键连接带来的传动间隙与应力集中问题，传动过程中载荷由多个行星轮共同分担，单齿承受的接触应力与弯曲应力远低于定轴齿轮传动，能在相同额定输出扭矩下大幅缩小齿轮组的整体体积。螺旋桨部分采用七叶大侧斜布局设计，桨叶沿轮毂周向均匀分布，叶根与轮毂做圆弧过渡处理，减少应力集中点的同时降低流体经过桨叶表面的紊流噪声，桨叶从根部到梢部采用渐变翼型截面，根部截面厚度更大以承受传动扭矩带来的弯曲载荷，梢部做削薄处理降低叶梢涡流损失，整套螺旋桨与行星架的连接端面设置有定位止口，安装时可快速完成同轴度找正，连接螺栓采用沿周向均布的内六角圆柱头螺钉，保证高速旋转时的动平衡精度。安装边界方面，整套传动组件的最大径向尺寸由螺旋桨的旋转直径决定，轴向安装尺寸从原动机连接法兰端面到螺旋桨桨毂前端面预留有标准密封槽位，可适配骨架油封或机械密封结构，满足水下使用场景的防水密封要求，行星轮系的润滑腔与外部螺旋桨工作区域通过密封件完全隔离，避免润滑介质泄漏污染工作介质，同时防止外部流体进入齿轮腔加剧齿轮磨损。实际选型应用时，可根据目标设备的额定推力需求调整行星轮系的传动比，配合调整螺旋桨的直径、叶数与螺距参数，匹配不同原动机的输出特性，这套结构的设计难点在于行星架输出端与螺旋桨轮毂的同轴度控制，以及高速旋转时整套组件的动平衡校准，建模过程中需要严格控制各行星轮的安装孔位置度，保证三个行星轮与太阳轮、内齿圈的啮合间隙均匀，避免运转过程中出现偏载、卡滞或异常噪声问题，螺旋桨部分的曲面建模需要保证各桨叶的型面精度一致，减少旋转时的不平衡量，降低传动组件的振动载荷，延长轴承与齿轮的使用寿命。
