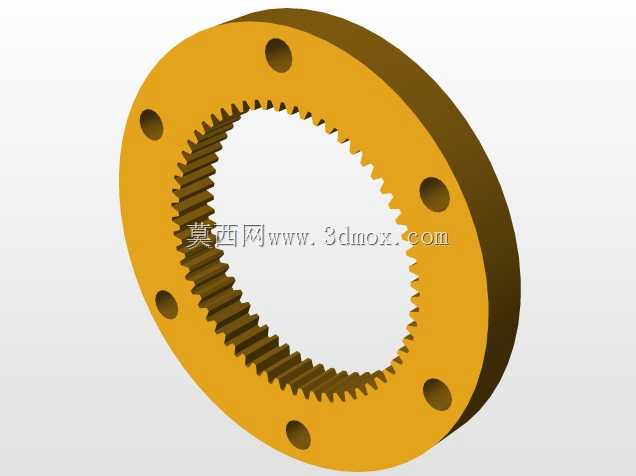

带安装孔内齿圈传动构件结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:246466
  • 带安装孔内齿圈传动构件结构设计

做行星传动结构设计时,内齿圈是绕不开的核心固定构件,这套带法兰安装边的内齿圈结构,是我之前做小型行星减速模组时反复调整过安装边界的成熟构型。日常在工程机械回转机构、风电增速箱行星级、轻工设备的减速传动单元里,这类内齿圈往往承担着固定齿圈、约束行星轮公转轨迹、输出反向扭矩的核心作用,和太阳轮、行星轮共同组成内啮合行星传动副,相比外啮合传动,相同传动比下结构更紧凑,承载能力更强,啮合重合度更高,运转时的冲击载荷更小。

设计这类内齿圈时,首先要敲定的是内齿的参数匹配,齿形采用标准渐开线齿廓,齿向精度要满足对应传动级的公差要求,避免行星轮啮合时出现偏载、卡滞的问题。法兰边上的安装孔采用沿圆周均布的设计,孔位的位置度公差要严格控制,安装时通过螺栓穿过这些孔将内齿圈固定在减速箱体的安装止口上,止口配合面的粗糙度和同轴度是安装边界的核心控制项,要保证内齿圈的齿部中心和箱体输入输出轴的中心重合,否则会导致整个行星传动的啮合间隙不均,运转时出现异响、齿面异常磨损的问题。

从结构特性来看,这类内齿圈的齿部在内侧,啮合时的接触应力分布和外齿轮有明显区别,设计时要根据传递的额定扭矩核算齿根弯曲强度和齿面接触强度,法兰边的厚度要匹配螺栓预紧力的要求,避免安装后法兰边出现翘曲变形,导致齿圈圆度超差。齿圈的轴向宽度要和行星轮的齿宽匹配,预留合理的轴向窜动间隙,避免加工装配误差导致轮齿端面受力。实际选型应用时,要注意安装孔的分布圆直径、内齿的分度圆直径、齿顶圆直径这些核心尺寸和现有箱体、行星轮参数的匹配,安装时要保证结合面无杂质、螺栓按对角顺序拧紧到规定预紧力矩,运转前要检查齿侧间隙在合理范围内,加注对应牌号的齿轮油润滑,减少齿面磨损,延长构件使用寿命。这类结构的内齿圈相比过盈装配的无安装边齿圈,拆装维护更方便,定位精度更稳定,适合中小功率的定传动比行星减速场景使用。
