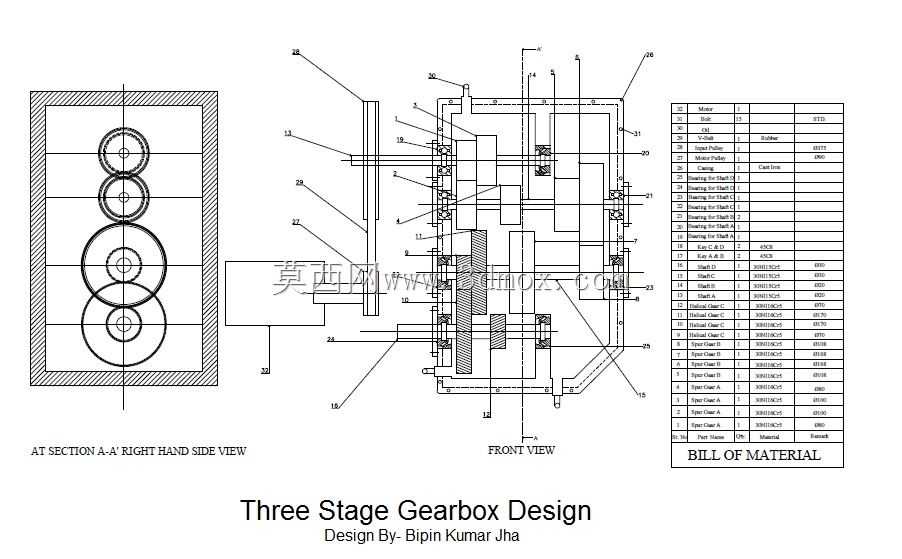

三级齿轮传动减速箱结构设计方案

这套三级齿轮传动结构，主要面向需要大传动比、低输出转速的重载传动场景，常见于矿山输送设备、建材生产辊道驱动、轻工生产线的低速大扭矩输出工位，能够在输入轴保持较高电机转速的前提下，通过三级齿轮副的逐级减速，将输出端转速调整到适配工作机构的区间，同时放大输出扭矩，匹配工作端的负载需求。从设计逻辑上看，三级传动的布局没有采用同轴式排布，而是结合箱体内部空间做了轴系的错位布置，每一级的齿轮模数、齿宽都根据该级传递的扭矩做了梯度匹配，高速级采用较小模数、较窄齿宽的齿轮，适配高速低扭的工况，减少高速运转的搅油损失与转动惯量，中间级逐步提升模数与齿宽参数，到低速级采用最大模数、最宽齿面的齿轮，承受最终放大后的大扭矩载荷，避免低速重载下出现齿面点蚀、断齿的失效问题。箱体的安装边界做了规整的安装法兰面设计，底部预留的地脚安装孔位间距符合通用传动设备的安装尺寸规范，输入轴与输出轴的轴伸长度、轴径尺寸都匹配标准联轴器的安装公差，不需要额外做转接件就可以和前端驱动电机、后端工作机构完成对接。箱体的剖分面采用平面密封结构，轴承安装位的同轴度公差在设计时预留了合理的加工余量，既能够保证装配时轴承的顺利压装，也能避免运转过程中出现轴系偏载导致的轴承过热、齿轮偏磨问题。箱体内腔预留了足够的润滑油储油空间，齿轮的浸油深度控制在合理区间，高速级齿轮不会因为浸油过深带来额外的功率损耗，低速级齿轮也能保证足够的带油量，实现啮合齿面的充分润滑，同时箱体侧壁预留的油位观察、换油口位置，都符合日常设备维护的操作空间要求，不需要拆解箱体就能完成润滑油的更换与油位检查。在轴系的定位设计上，每根轴都采用两端固定的轴承配置，适配常规工作温度下的轴系热伸长量，轴承端盖的密封结构采用接触式密封，能够适应多粉尘的车间工作环境，避免外部粉尘进入箱体内部污染润滑油，也能防止箱体内的润滑油出现渗漏问题。整套结构的外形轮廓做了圆角过渡处理，没有尖锐的凸起结构，既能够减少铸造箱体时的应力集中问题，也能避免现场安装维护时的磕碰风险，整体的重心落在安装底面的中心区域，设备运转时的振动幅度能够控制在合理区间，不需要额外做加强的基础固定就能满足平稳运行的要求。
