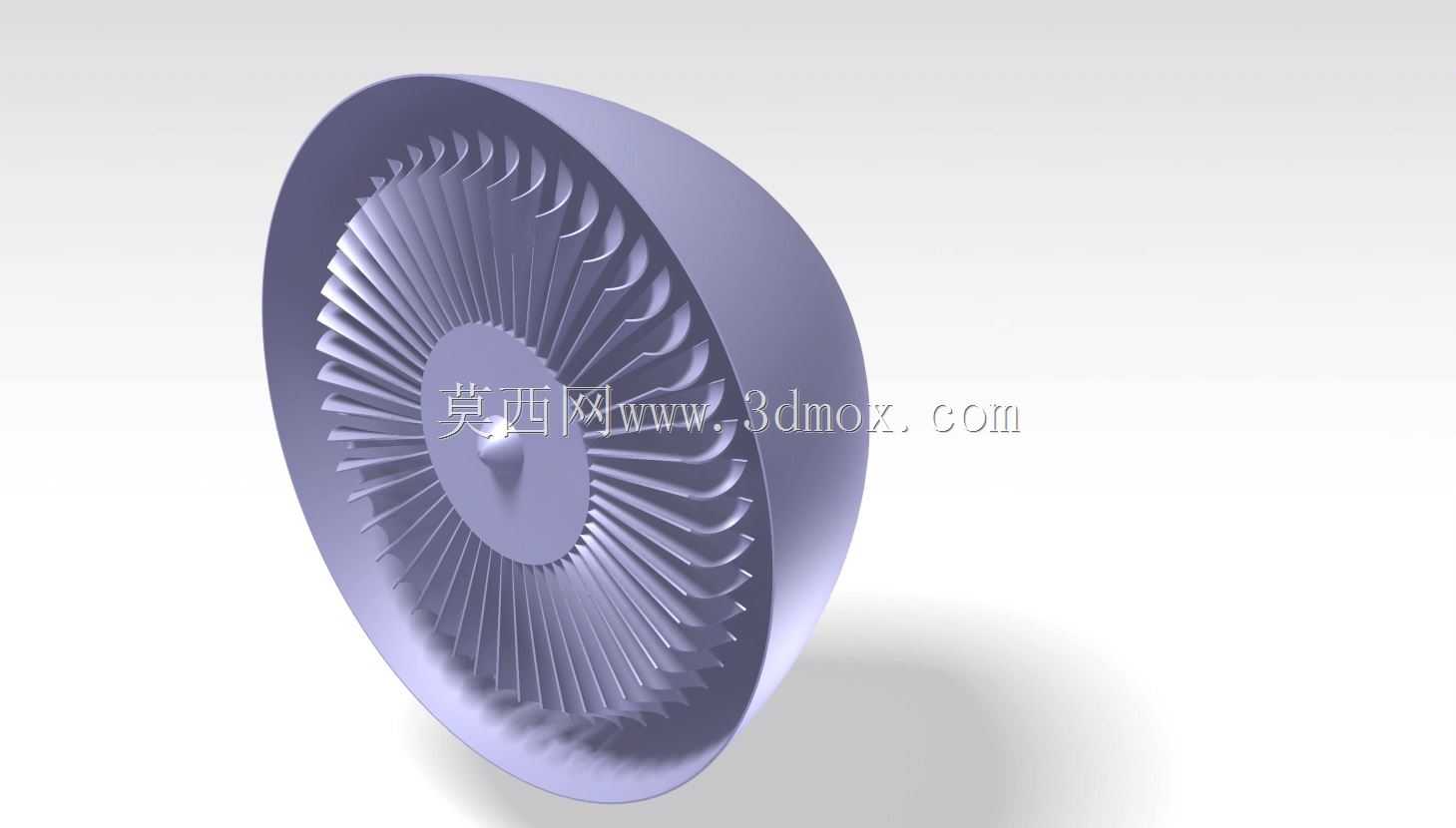

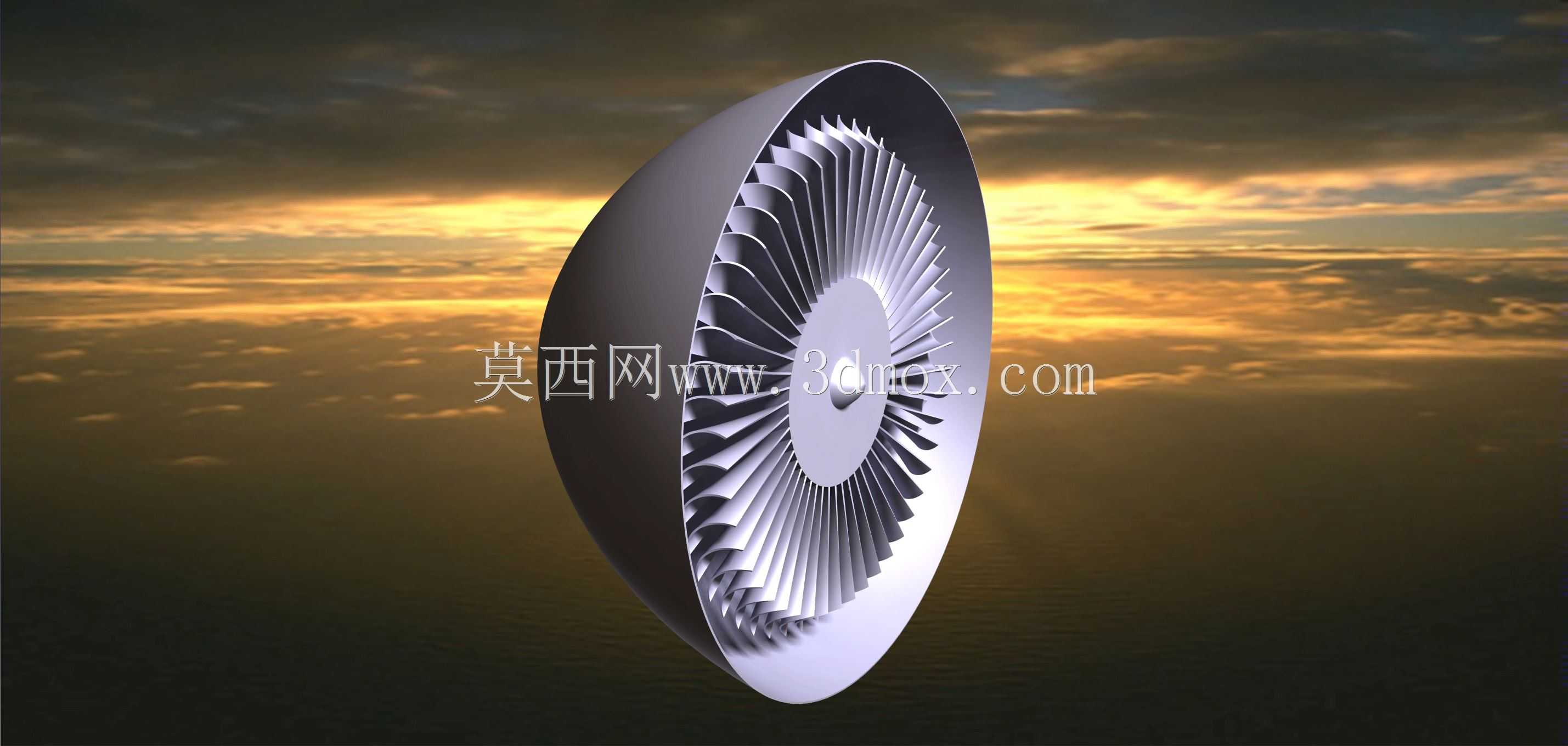

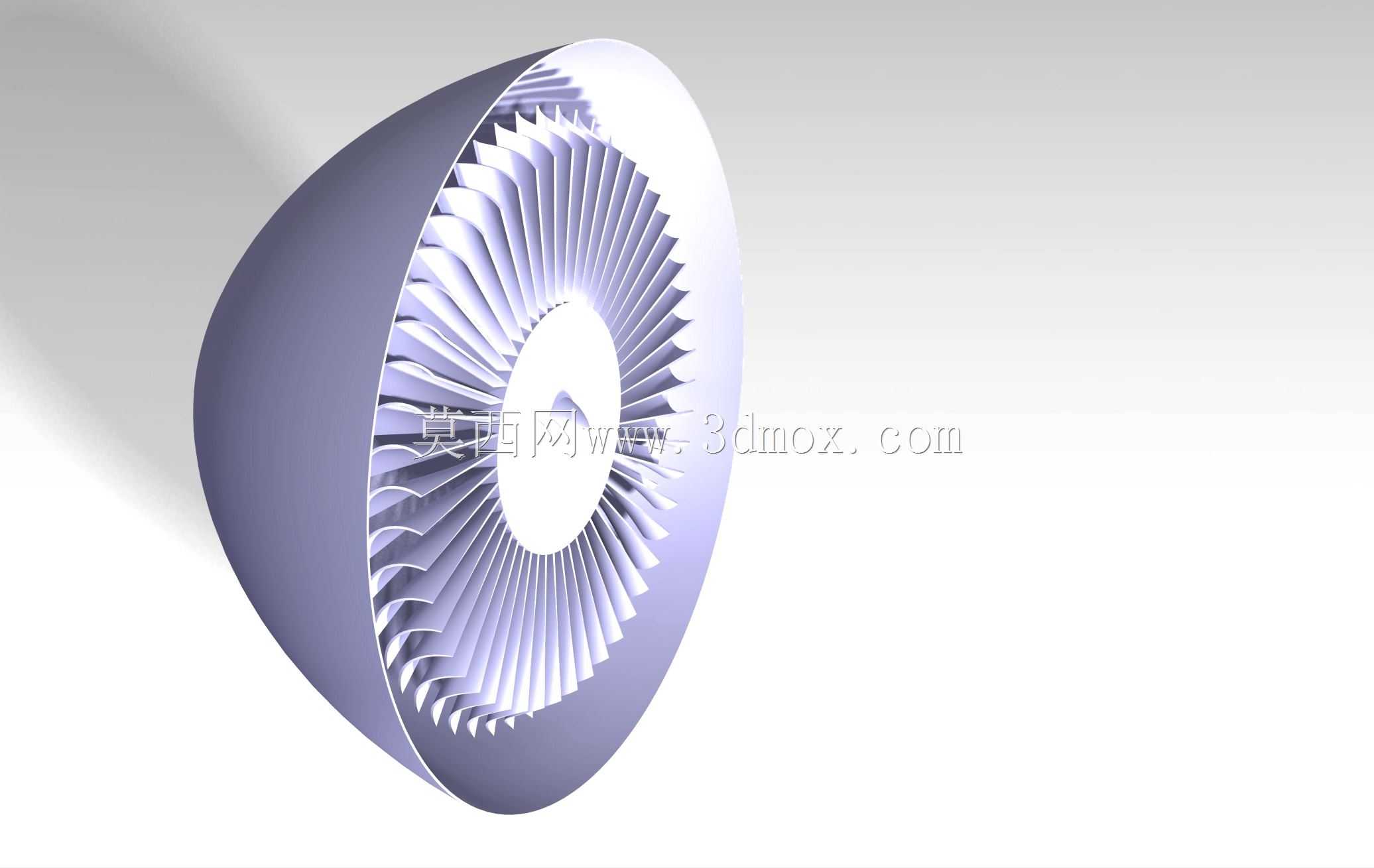

航空发动机涡轮转子与机匣装配结构

航空涡轮作为航空发动机核心做功部件，其装配精度直接决定发动机推力输出效率与运行稳定性，该结构主要应用于大涵道比涡扇发动机、小型涡喷发动机的压气机末端与涡轮前端衔接段，承担高温高压燃气能量转换、驱动压气机与附件系统运转的核心作用。从实际工况来看，该涡轮组件工作时需承受1200K以上的持续高温燃气冲刷，同时承受每分钟上万转带来的离心载荷，因此设计阶段首先对轮盘与叶片的连接结构做了优化，采用枞树型榫头榫槽配合结构，既保证叶片在高速旋转下的定位可靠性，也预留了高温工况下的热膨胀间隙，避免热应力集中导致的结构失效。机匣部分采用收敛型流道设计，内壁与叶片叶尖的间隙控制在毫米级，间隙过大会导致燃气泄漏降低做功效率，间隙过小则会在热态工况下出现叶尖刮蹭机匣的故障，设计时通过仿真模拟不同转速、不同温度下的轮盘径向伸长量与机匣热变形量，匹配出最优的冷态装配间隙。叶片采用扭向设计，沿叶高方向的翼型截面持续变化，适配不同半径位置的燃气流速差，保证燃气沿叶高方向的做功均匀性，减少气流分离带来的能量损失。轮盘中心设置定位轴孔与端面连接法兰，可与发动机主轴、后端轴承座直接对接，安装时需保证轮盘端面跳动量控制在允许公差范围内，避免高速旋转时产生过大振动。机匣外侧设置安装边与连接螺栓孔，可与上游燃烧室机匣、下游导向器机匣实现刚性连接，安装边处预留密封槽，用于安装高温金属密封件，防止高压燃气从结合面泄漏。整体结构在设计时充分考虑了装配工艺性，叶片可单独拆装更换，无需整体拆解轮盘组件，降低外场维护的工作量与成本，流道型面经过多轮气动仿真优化，可有效降低燃气流动阻力，提升能量转换效率，适配亚音速飞行工况下的发动机推力需求，可作为航空发动机结构教学、涡轮组件设计参考、气动仿真分析的基础结构参考，帮助设计人员快速理解涡轮组件的装配关系与尺寸边界，缩短同类产品的开发周期。
