冲头模具组件踏板式润滑结构设计

　　在板材连续冲压生产场景里，冲头与下模刃口的持续摩擦是影响模具寿命、冲压件断面质量的核心因素，传统手动刷涂润滑的方式不仅效率低下，还容易出现润滑点位遗漏、润滑剂涂布量不均的问题，轻则造成冲头拉伤、工件毛刺超标，重则引发粘模、崩刃等停机故障，这套踏板控制的润滑结构，正是针对中小吨位开式压力机的单工位、多工位级进模润滑需求设计的适配方案。

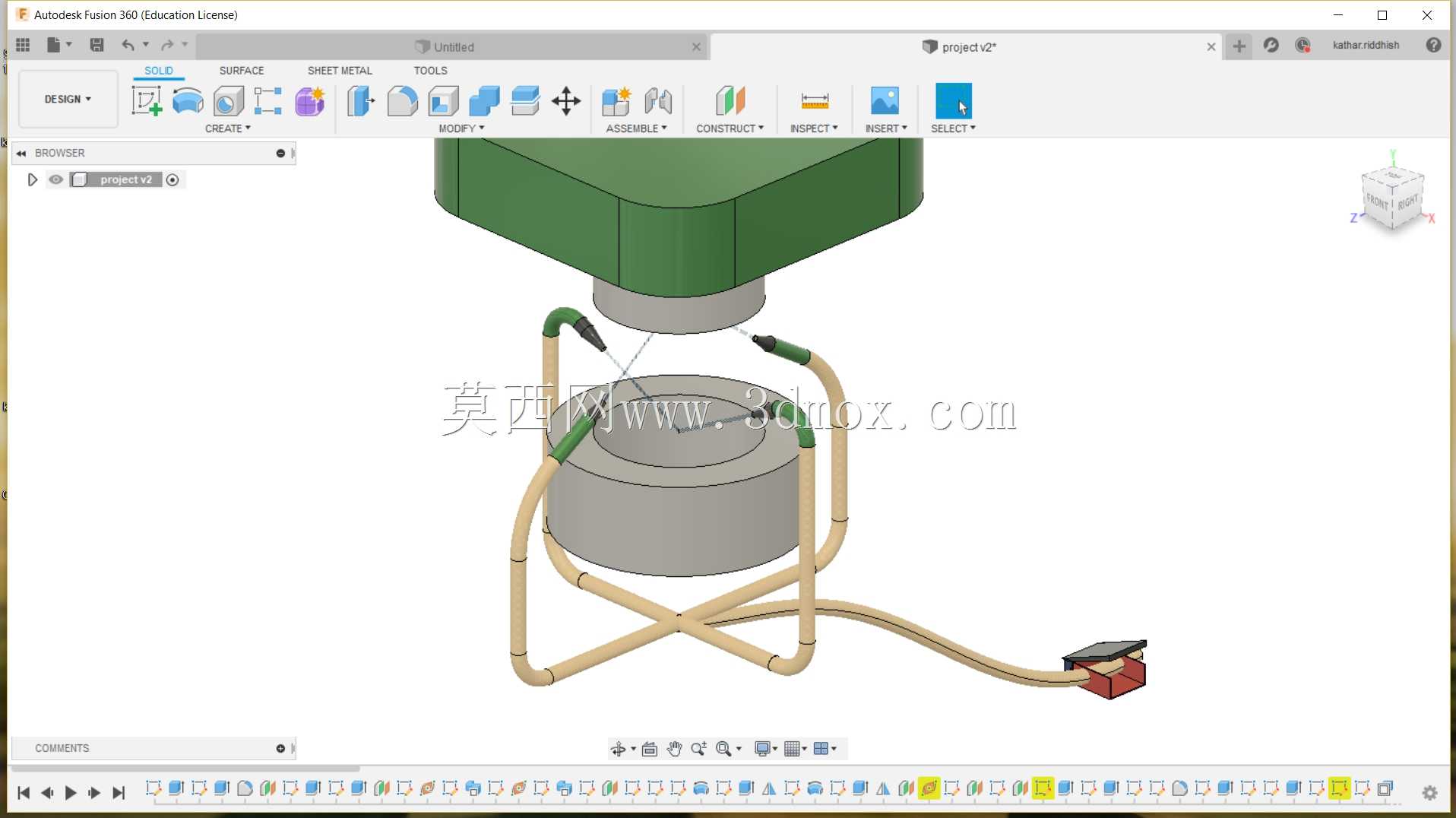

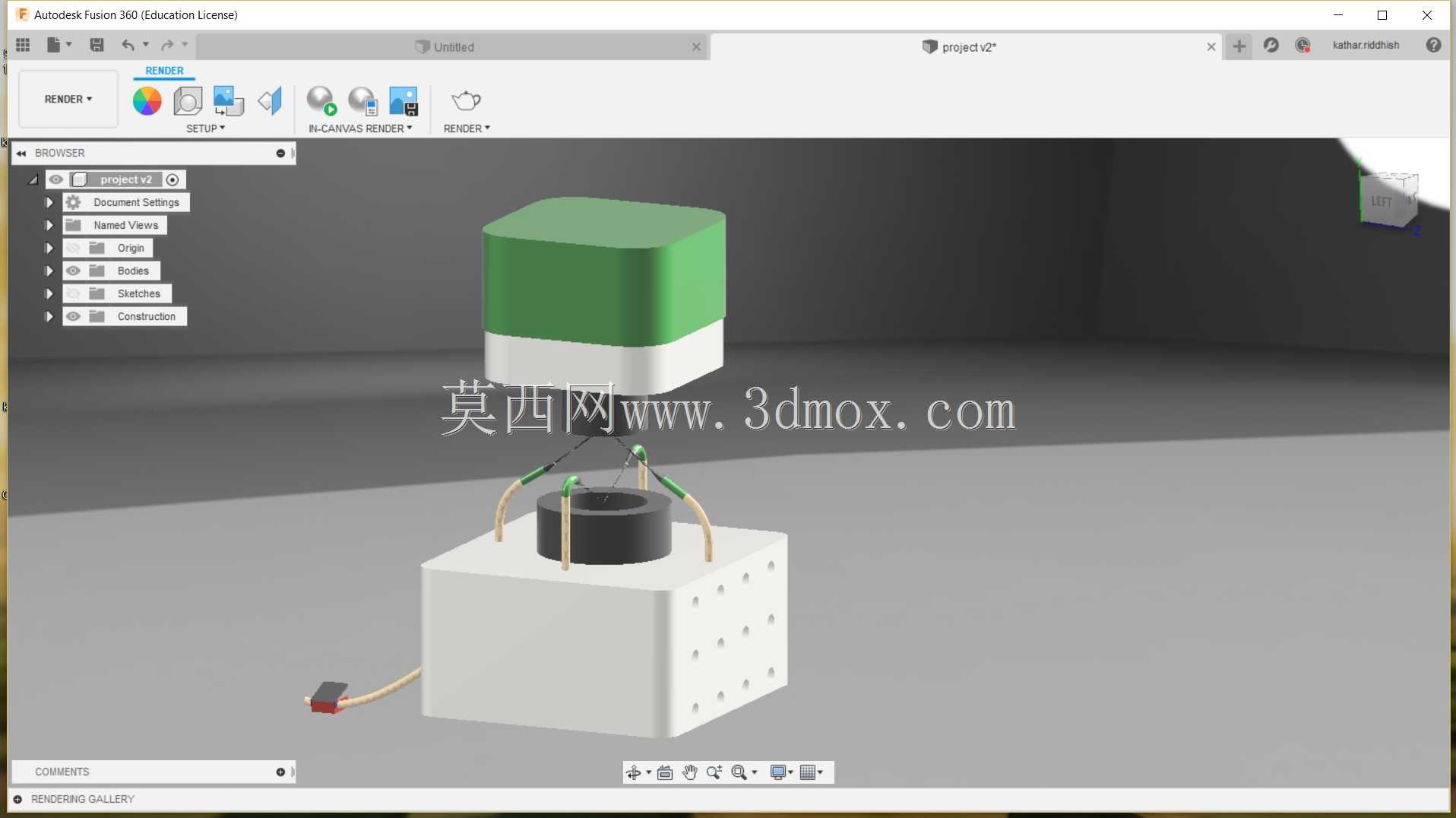

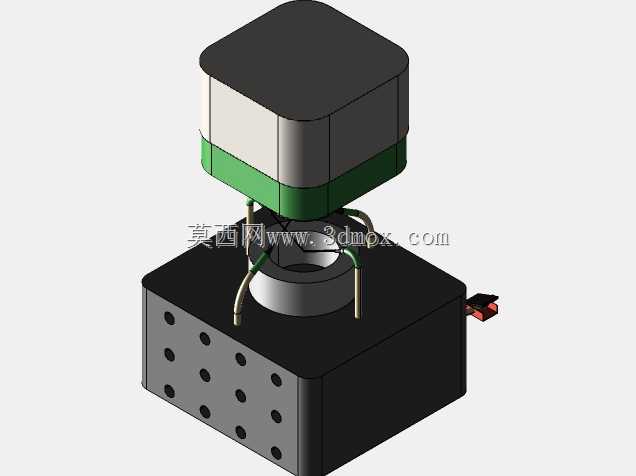

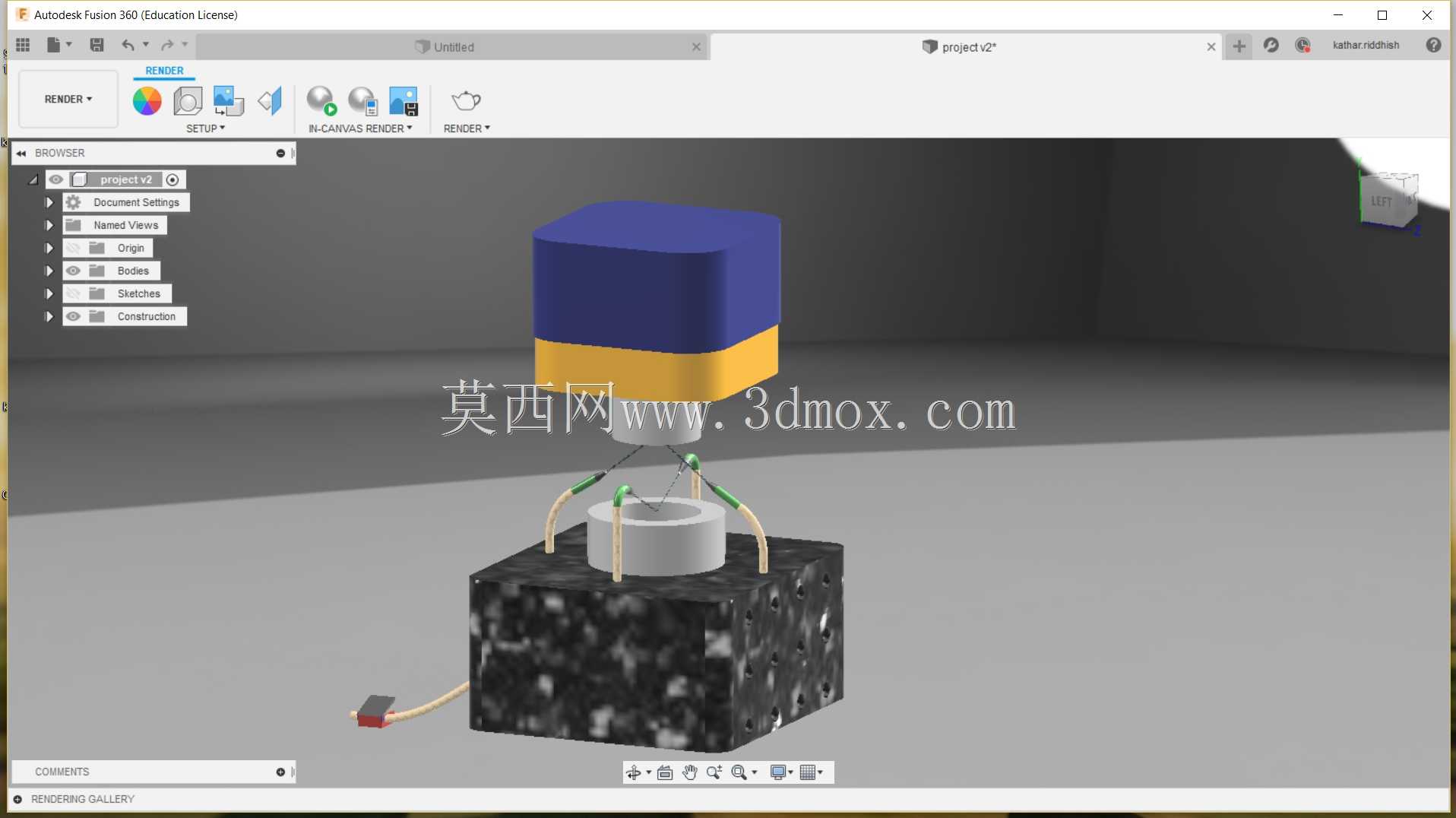

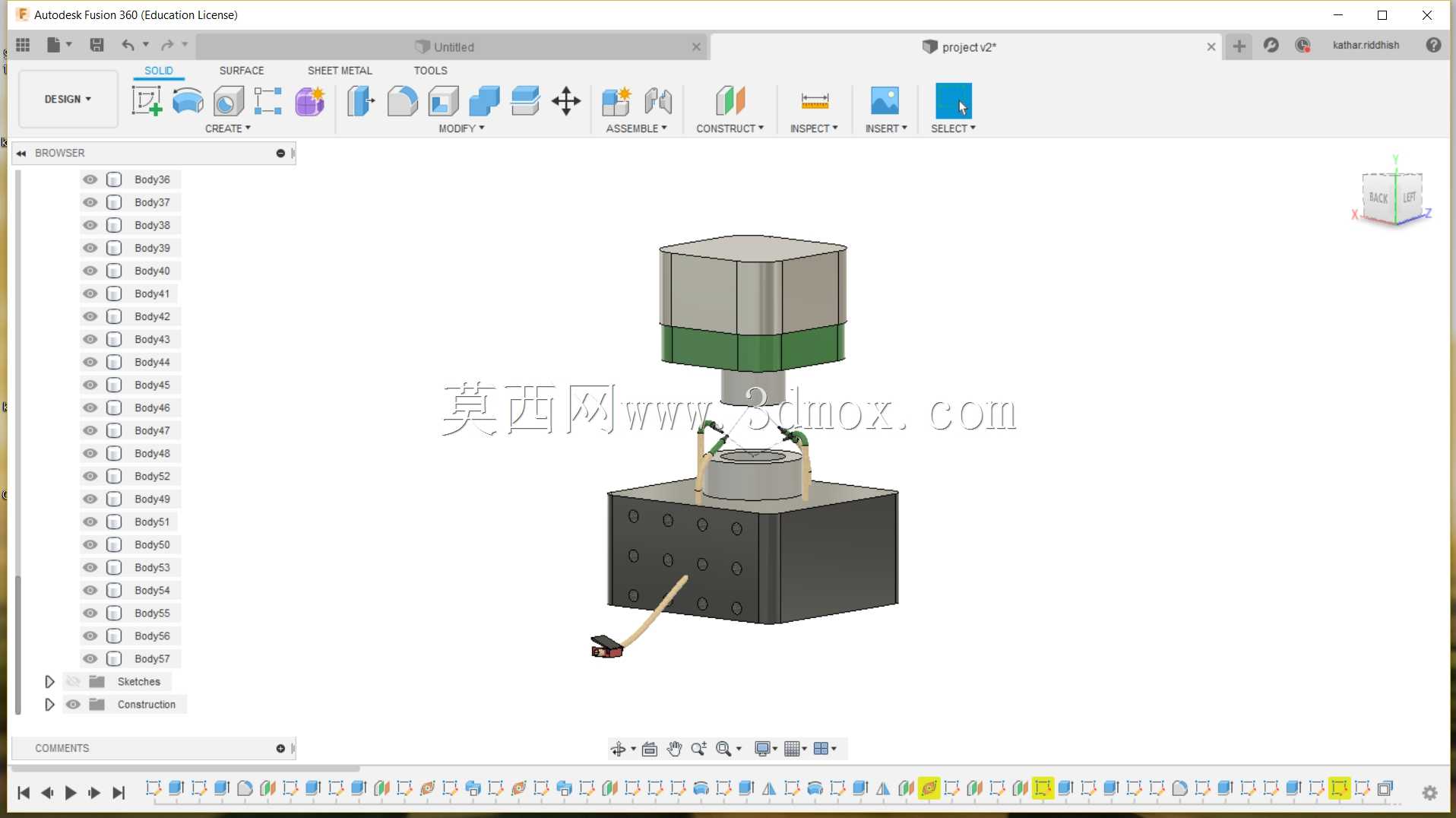

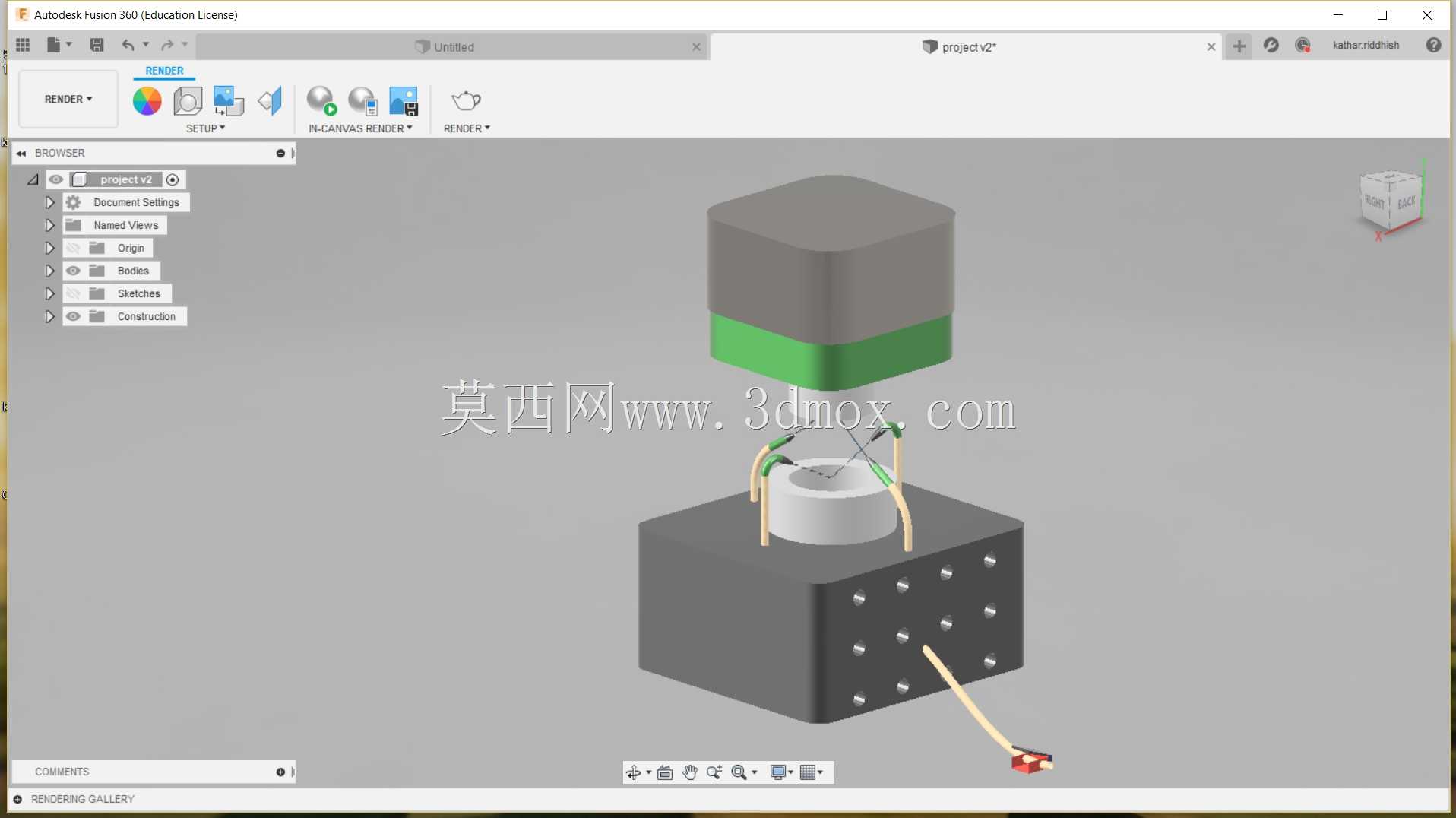

　　整套结构的安装边界完全匹配常规80-160吨开式压力机的滑块模柄安装空间，上部润滑储料及控制模块整体采用圆角方型结构，外部做了阶梯式分层设计，最上层为密封储油腔，可容纳单次班次生产所需的冲压润滑剂，中层为气压分配阀组，直接对接压力机自带的压缩空气气源接口，无需额外配置独立供油动力单元，下部通过四根对称布置的柔性耐油导管，将润滑剂精准引至冲头与下模配合的四个刃口侧方，导管末端采用扁口喷嘴设计，可将润滑剂以扇形雾状喷射到冲头表面，避免润滑剂飞溅到板材非冲压区域造成后续焊接、涂装工序的污染。

　　踏板触发逻辑的设计完全贴合冲压操作工的操作习惯，触发踏板集成在压力机操作工位的脚踏开关旁，与滑块下行动作做了时序匹配——当操作工踩下踏板触发滑块下行前0.2秒，润滑气路提前开启，在冲头接触板材前完成刃口表面的润滑剂涂布，既不会因为提前喷油造成润滑剂挥发浪费，也不会出现润滑滞后于冲压动作的问题，整套润滑动作无需操作工额外手动操作，完全融入现有冲压操作流程，不会增加额外的操作负担。

　　结构设计上充分考虑了模具拆装的便捷性，上部模块通过标准模柄接口与压力机滑块连接，下部喷嘴支架采用快拆式抱箍结构固定在上模座侧面，可根据不同冲头的直径、排布位置灵活调整喷嘴的喷射角度与伸出长度，适配不同规格的冲裁、成型模具，无需针对每套模具重新设计润滑管路。所有与润滑剂接触的腔体、管路均采用耐油耐腐蚀的工程塑料与橡胶材质，可兼容常规矿物油基冲压润滑剂、水溶性冲压润滑剂的使用需求，不会出现长期使用后的溶胀、堵塞问题。

　　从实际生产适配角度看，这套结构完全规避了传统自动润滑系统需要接入设备PLC、改动设备原有电路的问题，整套润滑系统的气路通断仅通过踏板处的机械气阀控制，不需要接电，安装时仅需将气源接入上部模块的进气快插接头，固定好踏板位置即可投入使用，对于老旧型号压力机的改造适配性极强，不需要对设备原有电路、气路做大规模改动，单套结构的安装调试时间不超过半小时。

　　润滑剂量的控制通过上部模块的调节旋钮实现，可根据不同板材厚度、冲压速度调整每次喷射的润滑剂流量，冲压0.5mm以下薄钢板时可调小流量避免润滑剂过量堆积，冲压3mm以上厚钢板或不锈钢板材时可调大流量保证刃口润滑充分，相比传统定时润滑系统，这种随冲压动作触发的喷射模式，可减少30%以上的润滑剂消耗量，同时避免多余润滑剂滴落到车间地面造成的安全隐患。

　　结构的下部基座部分模拟了下模座的安装形式，预留了标准的T型槽安装孔位，可直接固定在压力机工作台面上，喷嘴支架的位置可随下模的尺寸做前后左右的调整，保证喷射点始终对准冲头与下模的刃口配合位置，整套结构的运动部件全部做了密封防护，冲压生产产生的金属碎屑、粉尘不会进入阀组与管路内部，日常维护仅需定期清理喷嘴处的少量碎屑、补充储油腔内的润滑剂即可，不需要复杂的拆解保养。

　　在连续高速冲压场景下，这套润滑结构的响应速度可匹配最高120次/分钟的滑块行程，不会出现动作跟不上滑块节奏的漏润滑情况，相比人工每冲压数十件就刷涂一次润滑的方式，可将单工位的生产效率提升15%以上，同时大幅降低操作工的重复劳动强度，避免操作工因为伸手刷涂润滑进入模具危险区域引发的安全事故。
