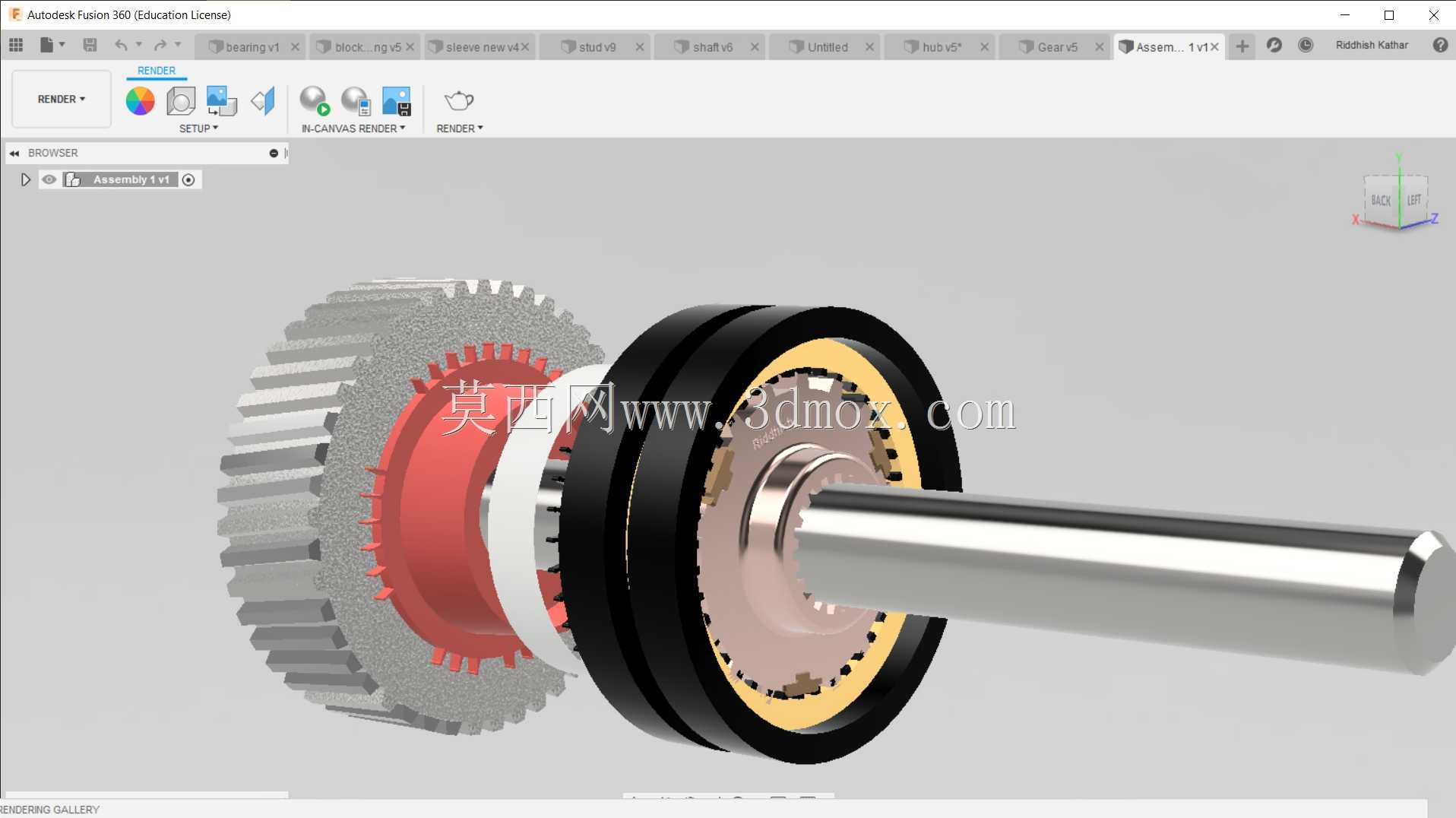

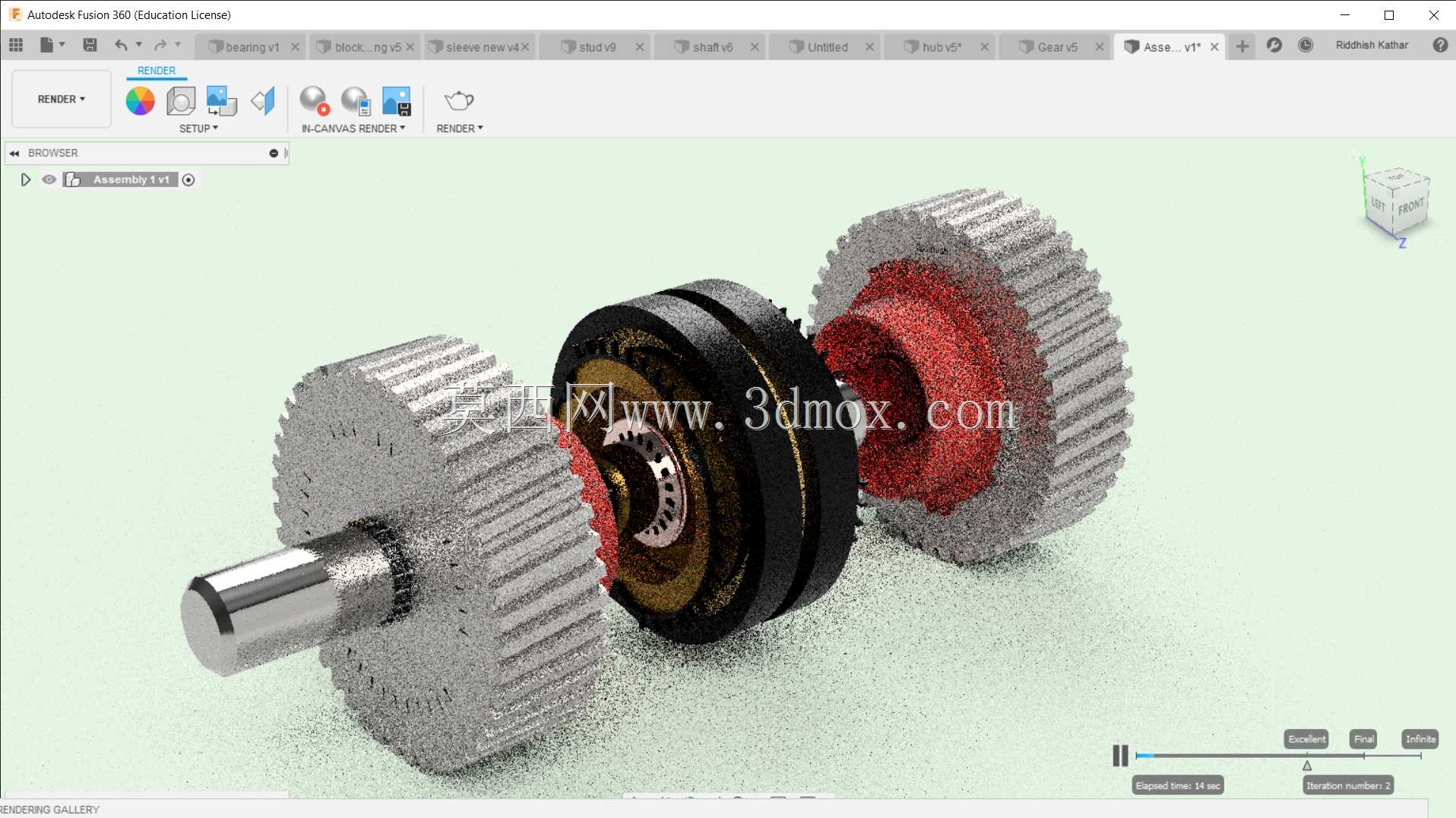

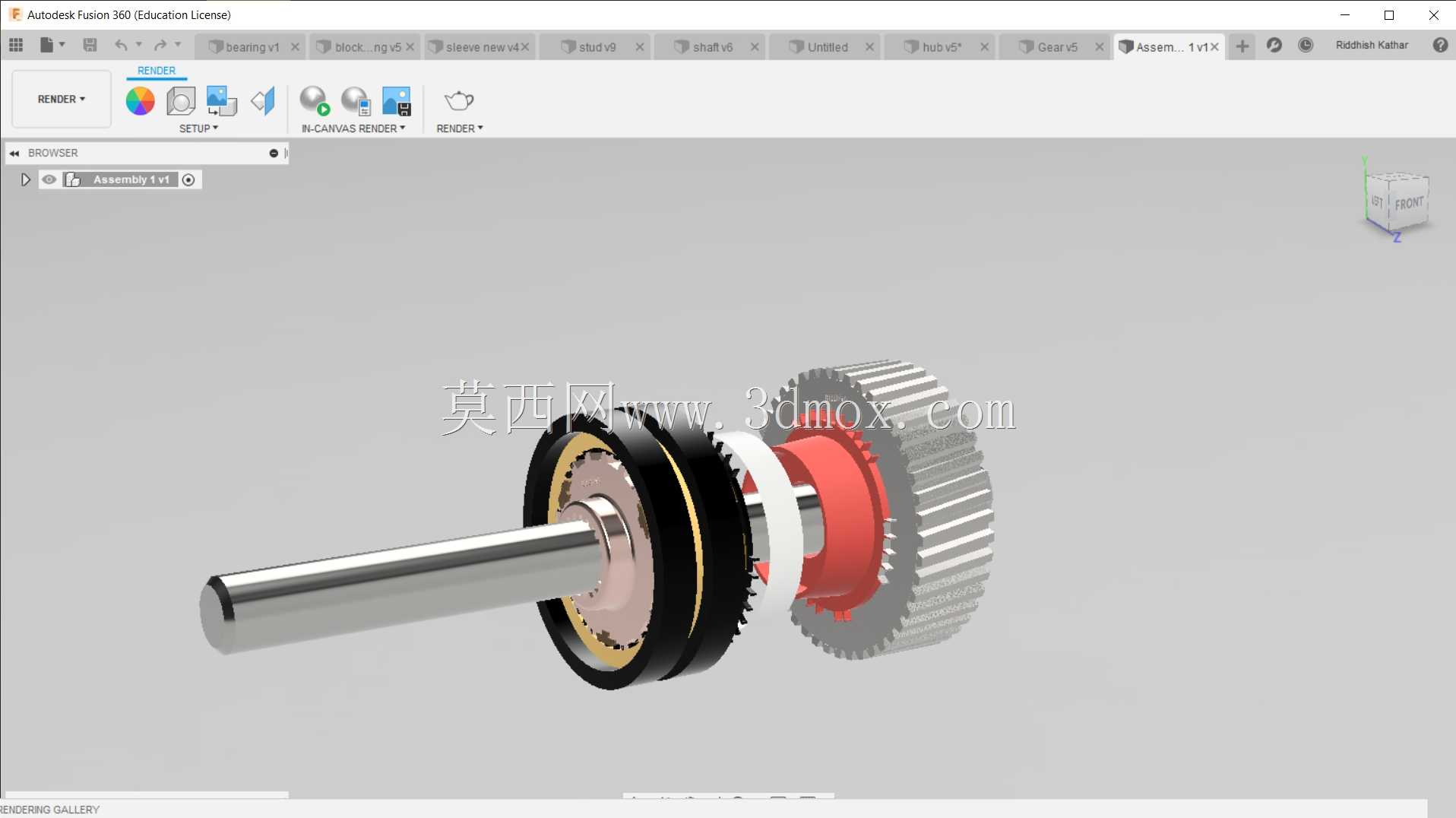

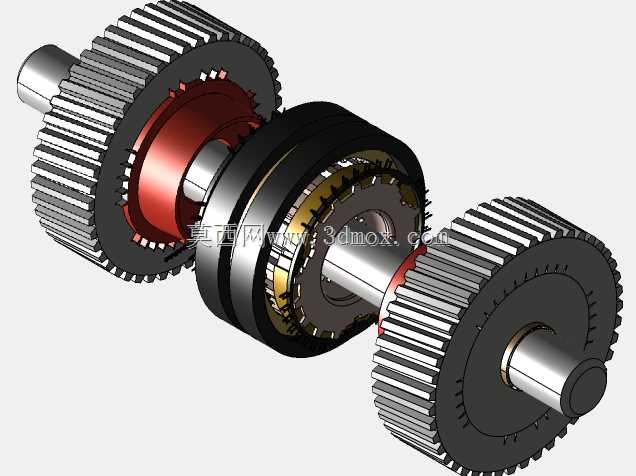

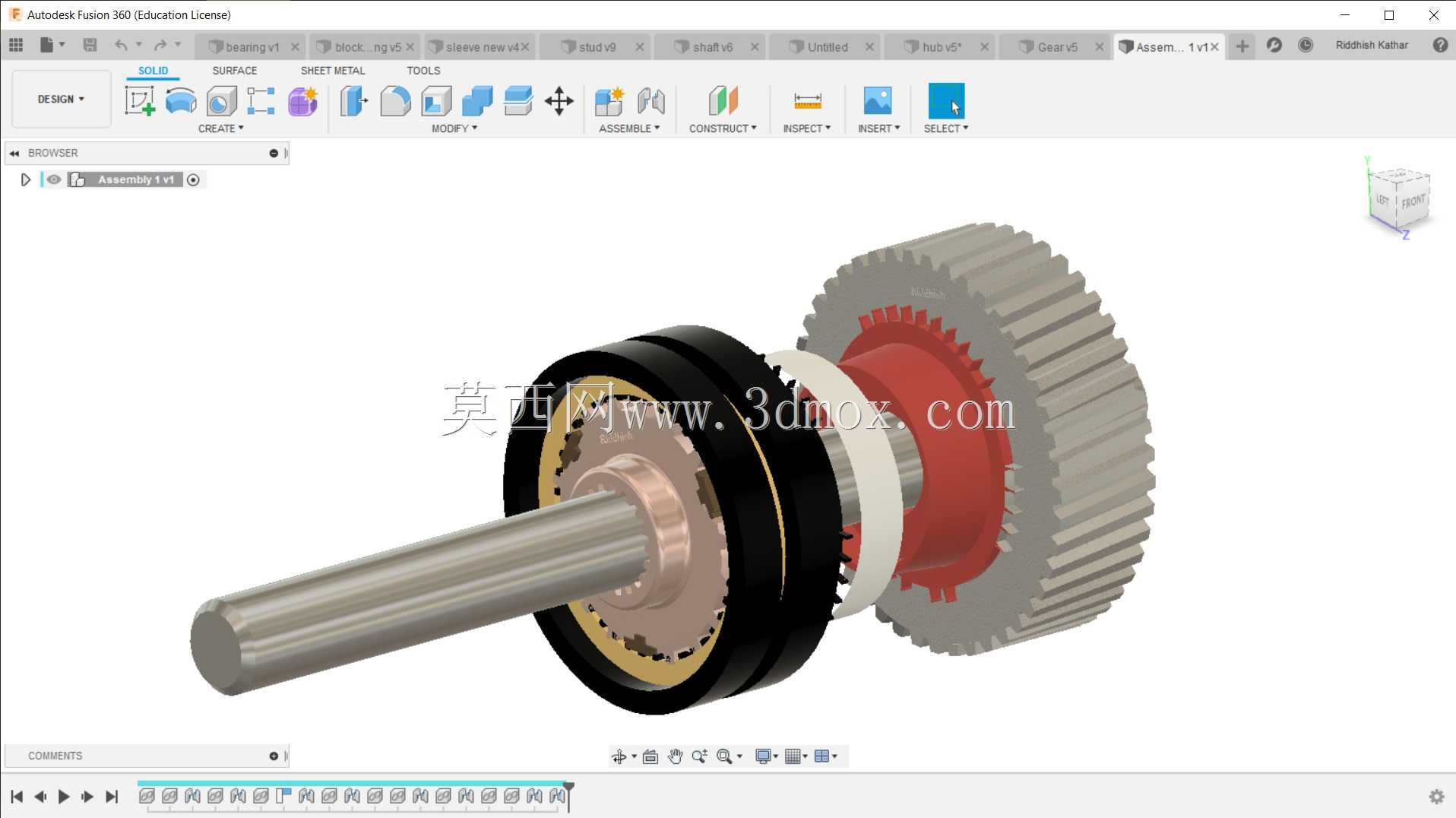

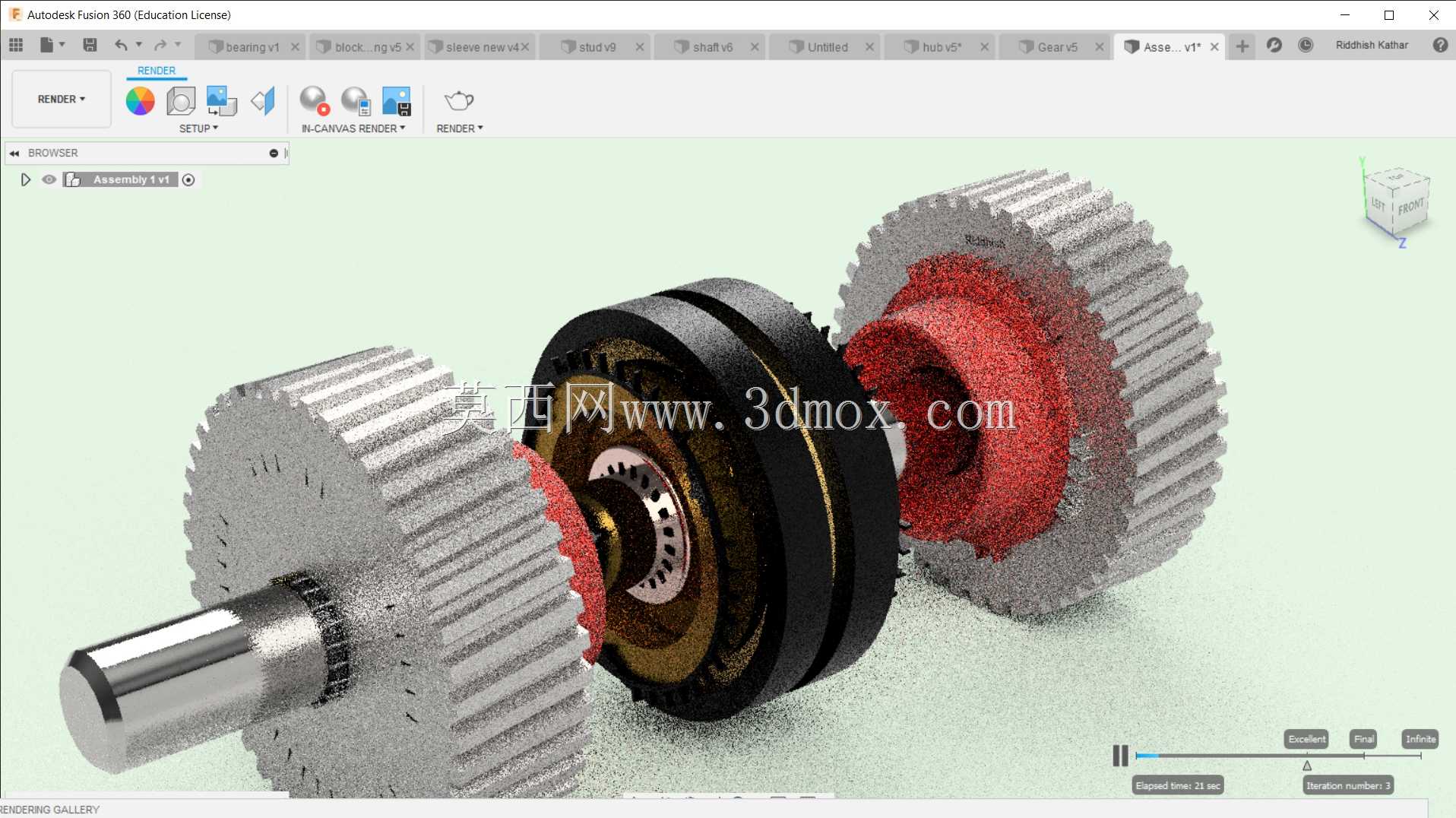

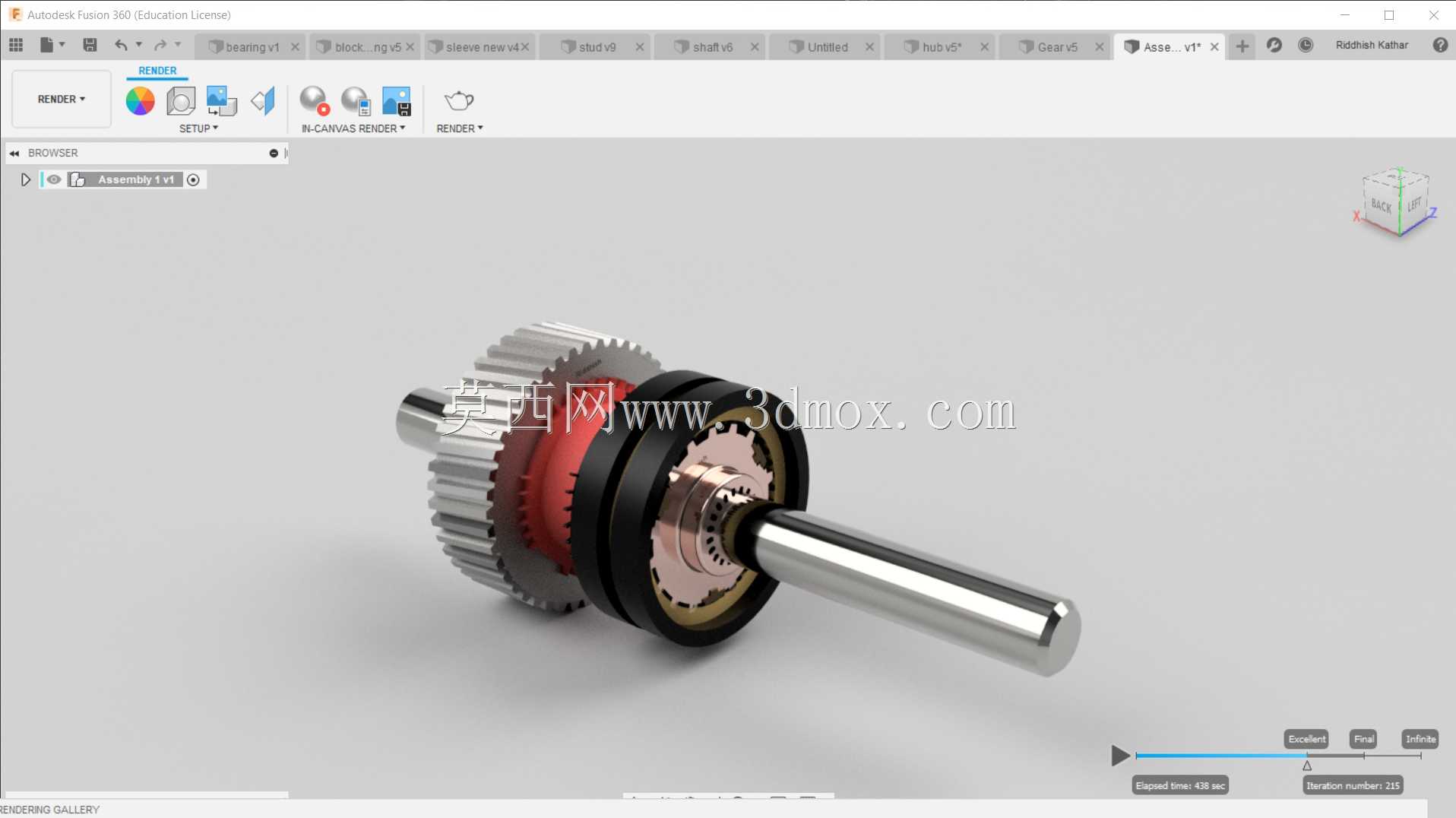

汽车传动用同步啮合齿轮组结构

项目分类:齿轮 发布时间:2022-01-21 ID:517288
  • 汽车传动用同步啮合齿轮组结构
  • 汽车传动用同步啮合齿轮组结构
  • 汽车传动用同步啮合齿轮组结构
  • 汽车传动用同步啮合齿轮组结构
  • 汽车传动用同步啮合齿轮组结构
  • 汽车传动用同步啮合齿轮组结构
  • 汽车传动用同步啮合齿轮组结构
  • 汽车传动用同步啮合齿轮组结构

  这套同步啮合齿轮结构主要面向乘用车辆手动变速传动场景开发,核心作用是替代传统恒定啮合齿轮箱内的爪形离合器组件,从根源上消除传动系统对双分离离合器的配置依赖,简化变速机构的整体布局。从实际装车适配角度看,该结构可直接匹配横置前驱车型的输入轴安装位,轴段配合公差控制在h6级,花键采用渐开线齿形设计,啮合侧隙预留0.08-0.12mm,可适配峰值扭矩280N·m以内的动力输出区间,安装时无需额外改动变速箱壳体的原有轴承座定位点,适配性较强。

  设计过程中优先考虑换挡过程的动力衔接平顺性,同步啮合装置与斜齿轮组配合形成锥形离合器副,锥面摩擦层采用粉末冶金材质,摩擦系数稳定在0.35-0.4区间,可在0.2-0.3秒内完成待啮合齿轮的转速同步,避免换挡打齿问题,同时降低换挡操作的力度要求,提升驾驶操作的流畅度。齿轮组采用斜齿圆柱齿形设计,齿向螺旋角设置为22度,相比直齿结构啮合重合度提升40%以上,传动过程中载荷分布更均匀,可有效降低高速运转时的啮合噪音,齿面采用渗碳淬火处理,表面硬度达到HRC58-62,芯部韧性保持在HRC30-35,兼顾耐磨性能与冲击载荷承受能力。

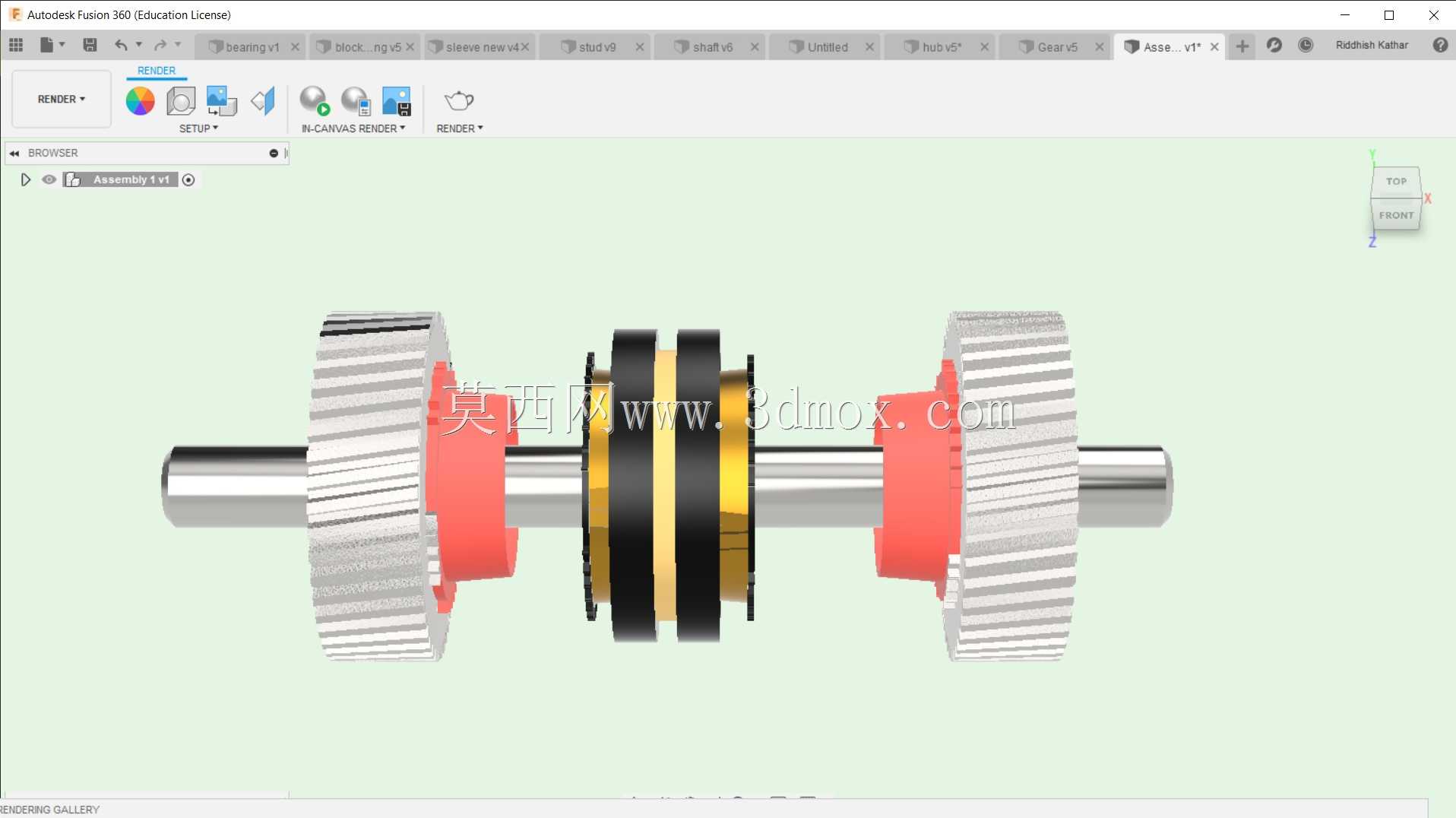

  结构布局上采用同轴串联式设计,两个挡位齿轮分别布置在同步机构两侧,同步环、结合齿圈、滑动齿套的配合间隙经过反复校核,滑动齿套的行程控制在12mm以内,换挡拨叉的安装槽位与现有通用拨叉结构完全兼容,无需重新开发拨叉组件。轴向尺寸经过压缩设计,整体轴向长度控制在210mm,最大回转半径为72mm,可适配现有多数紧凑型手动变速箱的内部安装空间,径向不会与壳体内壁发生运动干涉,安装时仅需按照常规轴系装配流程,依次压装轴承、齿轮、同步组件即可,装配工艺性良好。

  从实际工况适配角度,该结构可承受-40℃到120℃的工作温度区间,润滑油采用常规GL-4级齿轮油即可满足润滑需求,同步锥面的油线设计可保证换挡过程中快速排走摩擦面间的润滑油,避免油膜导致同步失效,齿轮啮合面的润滑通道可保证高速运转时各齿面都能得到充分润滑,减少偏磨问题。日常使用过程中,该结构的维护周期与变速箱整体维护周期一致,无需单独针对同步组件进行保养,相比双离合器结构,零部件数量减少35%,整体重量降低22%,不仅能降低生产制造成本,还能减少后期故障点,提升传动系统的整体可靠性。

  建模过程中对每个配合面都做了公差标注,齿形参数完全符合GB/T 1356-2001通用圆柱齿轮标准,同步器组件的参数符合QC/T 29063-2011汽车变速器同步器技术条件,所有倒角、退刀槽的尺寸都按照机加工工艺要求设置,不存在无法加工的倒扣结构,可直接用于工程图导出、数控加工编程或者3D打印样件验证,也可作为传动系统教学演示的直观模型,帮助设计人员理解同步啮合的工作原理,优化现有变速机构的设计方案。
