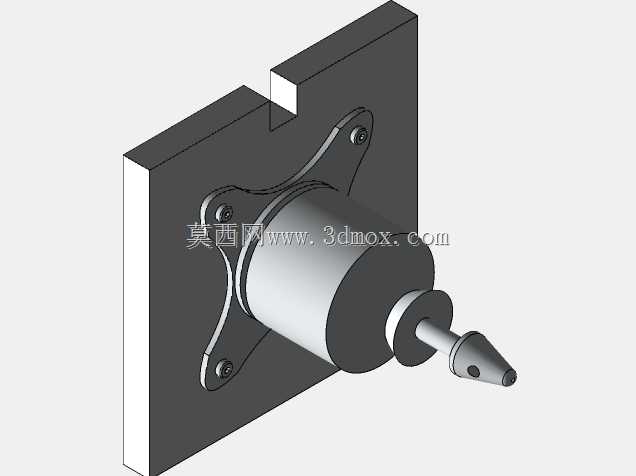

带方形安装座的无刷直流电机结构

这款无刷直流电机的结构设计，首先围绕小型自动化设备的紧凑安装需求展开，方形安装座的设置是为了适配设备内部方形安装位的定位需求，相比圆形法兰，方形安装座在贴装到设备防火隔墙类的板状结构上时，能通过四个角的安装孔实现更稳固的锁附，避免电机运行时产生周向转动偏移，安装座的平面度设计要求贴合安装面后间隙不超过0.05mm，保证安装刚性。从实际应用场景来看，这类结构的无刷电机常被用在小型桌面加工设备、精密输送模组、医疗检测仪器的动力输出端，这类场景对电机的安装空间占用有严格限制，方形安装座可以直接嵌入设备预留的方形槽位内，不需要额外设计转接法兰，减少整体装配的零件数量。电机本体采用圆柱型壳体设计，壳体外径与安装座的中心定位孔采用过渡配合，装配时可以直接压入定位，保证电机轴与安装面的垂直度，输出端采用夹头式轴头结构，不需要额外加装联轴器就可以直接装夹细小的刀具、磨头或者传动杆，减少动力传输的间隙，提升输出精度。设计过程中特意没有按实际产品比例缩放建模，核心是把电机的安装边界、各部分的装配关系清晰呈现，安装座的厚度、安装孔的中心距、电机本体伸出安装面的长度、输出轴的伸出长度这些关键安装尺寸都做了明确的结构表达，方便结构设计人员在做设备整体布局时直接参考调用，不需要反复核对安装干涉问题。电机尾部与安装座的贴合面做了止口设计，保证电机与安装座的同轴度，四个安装孔采用沉头设计，锁附螺丝后螺丝头不会突出安装座表面，避免和设备内部其他零件产生干涉。输出轴的夹头部分做了锁紧槽结构，侧面设置锁紧螺丝位，装夹配件时只需要拧紧侧面螺丝就可以固定输出端的装配件，拆装效率更高，适合需要频繁更换输出配件的应用场景。这类无刷电机相比有刷电机，运行时没有碳刷磨损，运行噪音更低，使用寿命更长，适合长时间连续运行的设备工况，方形安装座的防火墙结构设计，还能在电机出现异常发热时，阻隔热量向设备内部的电控区域传递，提升设备运行的安全性。建模时对各部分的装配间隙做了符合实际生产要求的预留，比如电机壳体与安装座的配合间隙、输出轴与前端盖的间隙、夹头的开合间隙都按照实际加工装配的公差要求设置，模型导入装配环境后可以直接做干涉检查，不需要额外调整结构参数。
