无人机用5008规格外转子无刷直流电机

这款外转子无刷直流电机的建模工作，最初是为多旋翼航拍无人机的动力系统选型匹配开展的，实际落地中也可适配小型固定翼航模、轻量化巡检无人机、大载重穿越机等对动力密度有较高要求的场景。外转子结构的设计初衷，是在同等定子尺寸下获得更大的扭矩输出，省去传统内转子电机搭配减速齿轮组的传动损耗，直接驱动螺旋桨转动，既降低了动力系统的整体重量，也减少了传动环节带来的故障点，提升飞行过程中的动力可靠性。

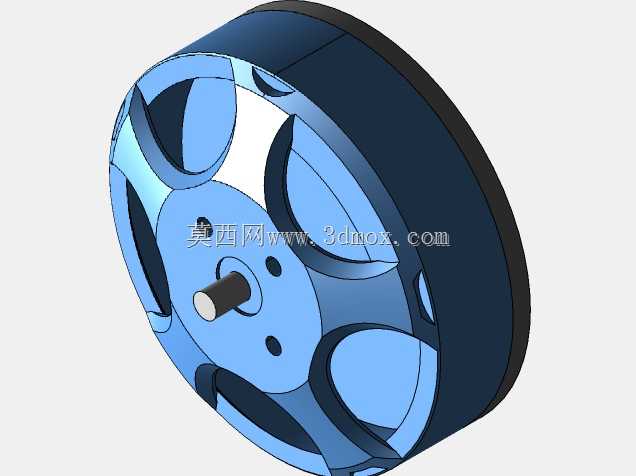

建模过程中优先还原了电机的实际安装边界：定子端盖预留的四个安装孔位完全对应行业通用的安装孔距，可直接适配市面上多数16mm、19mm管径的无人机机臂碳管夹，无需额外设计转接件；输出轴的直径与伸出长度严格匹配常用的快拆螺旋桨座尺寸，轴端的扁位结构也做了精准还原，保证装配时桨座不会出现跟转打滑的问题。转子外壳的镂空减重设计是建模时的重点还原部分，这类镂空结构一方面是为了降低转子自身的转动惯量，让电机的油门响应速度更快，飞行过程中姿态调整更跟手，另一方面也能在电机高转速运转时引导气流穿过定子绕组间隙，带走线圈通电产生的热量，避免长时间大油门工况下出现磁钢退磁、绕组烧毁的问题。

从结构设计逻辑来看，这款电机的定子绕组排布采用了航模无刷电机常用的集中绕组方案，建模时还原了定子硅钢片的叠压结构特征，端盖处的轴承安装位也做了同轴度公差的预留，方便后续做装配干涉检查时，验证轴承压装后的同轴度是否满足高转速运转的要求。转子磁钢采用表贴式排布，这种结构的工艺难度更低，磁场利用率更高，适配常见的航模电调驱动方案，无需做特殊的驱动程序适配。实际选型参考时，这款330kv的低转速版本适合搭配大尺寸低螺距螺旋桨，能提供更大的单轴拉力，适合大载重航拍、长航时巡检类的无人机平台，同尺寸的高kv版本则更适合竞速类穿越机使用，能带动小尺寸高螺距桨获得更高的转速与机动性。建模时还特意还原了电机出线端的护线套结构，这个细节在实际装机时能避免机臂棱角磨破电机漆包线造成短路，是结构设计中容易被忽略但影响实际使用可靠性的部分。
