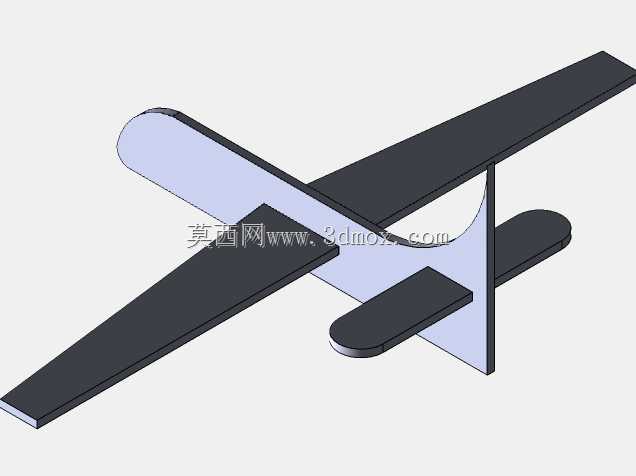

硬泡沫切割拼装式手掷滑翔机结构

这款手掷滑翔机采用平板式插接结构，所有零件均可从硬质泡沫板材上通过线切割或者激光切割加工成型，无需复杂曲面模具，加工门槛极低，适合航模科普教学、青少年手工实践以及休闲航模爱好者自制使用。结构设计上采用十字交叉的机身与垂直尾翼插接方案，主机翼、水平尾翼分别通过机身预留的插槽完成定位装配，不需要额外粘接辅助即可完成整机拼合，零件之间的插接间隙控制在0.2mm以内，既保证装配时的顺畅度，又能避免装配后出现松动晃荡的问题，飞行过程中不会因为结构间隙产生气动扰动。整机气动布局采用常规上单翼设计，主机翼为矩形平直翼型，翼尖做圆弧过渡处理，能够有效降低诱导阻力，提升低速滑翔时的升阻比，手掷抛出后可以获得更长的留空时间；垂直尾翼与水平尾翼的尺寸比例经过配平校核，水平尾翼设置在机身尾部下方，能够在滑翔过程中提供足够的俯仰安定性，垂直尾翼保证航向稳定，即使在存在轻微侧风的户外环境下，也能保持直线滑翔轨迹，不会轻易出现尾旋或者偏航坠落的问题。从安装边界来看，所有零件均为等厚度平板结构，加工时仅需单张厚度5mm的硬质泡沫板材即可排料完成所有零件的切割，板材利用率超过85%，不会产生过多边角料浪费；装配完成后整机翼展控制在300mm区间，机身长度220mm，整体重量不超过15g，重心位置设计在主机翼弦长30%处，手掷时只需握持机身重心位置，水平向前适度发力抛出即可进入平稳滑翔状态，不需要复杂的调试步骤。这类结构的滑翔机除了休闲娱乐用途外，还可作为航空科普教学的实操载体，让参与者在切割、装配、调试的过程中直观理解飞行器气动布局、重心配平、安定性设计等基础航空知识，相比需要复杂曲面加工的航模产品，平板插接结构的加工容错率更高，即使是没有航模制作经验的新手，也能在短时间内完成制作并获得稳定的飞行效果。设计过程中特意将所有插接槽的位置做了统一厚度适配，不同批次切割的零件只要厚度公差控制在±0.1mm范围内，都可以互换装配，具备批量加工生产的可行性，零件边缘全部做圆角处理，既能够减少飞行过程中的空气阻力，也能避免尖锐边角在使用过程中造成划伤，使用安全性更有保障。
