硬质泡沫拼装滑翔机结构设计方案

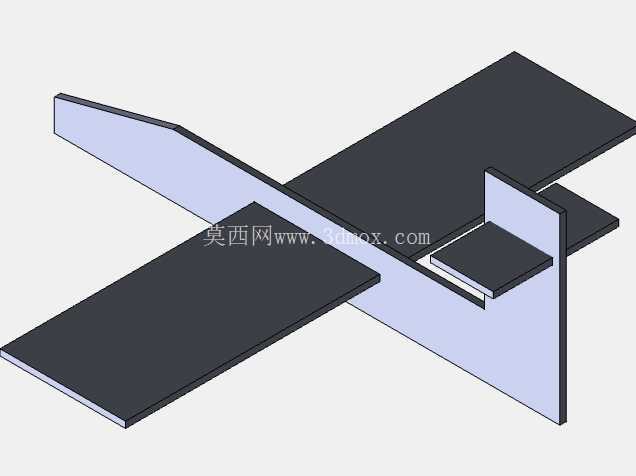

　　这款滑翔机采用硬质泡沫作为加工原材料，整体结构采用无紧固件插接式设计，所有部件均为平面板材切割成型，无需复杂曲面加工，普通线切割设备甚至手工电热丝切割工具即可完成全部零件加工，加工门槛极低，适合航模爱好者小批量自制，也可作为青少年航空科普教学的实操教具使用。从结构布局来看，整机采用常规上单翼加垂直尾翼、水平尾翼的经典滑翔机气动布局，机翼为平直矩形翼型，翼尖做了斜切处理来降低诱导阻力，机翼中部开设与机身插接的卡槽，安装时直接卡入机身对应的插槽即可完成机翼固定，无需额外胶水或连接件，拆装十分便捷。

　　机身采用平板式结构设计，机头段预留了配重安装空间，可根据实际投掷测试的滑翔姿态，在机头位置添加橡皮泥、金属片等配重物，调整整机重心位置至机翼弦长的三分之一处，保证滑翔过程中的俯仰稳定性。尾翼部分分为垂直安定面与水平安定面，两者均通过卡槽与机身尾部连接，水平尾翼与机翼保持平行安装，垂直尾翼垂直于机身与水平尾翼平面，三个平面的垂直度与平行度公差控制在1度以内即可满足飞行稳定性要求，不需要过高的加工精度。实际使用场景中，这类泡沫滑翔机主要用于户外手抛滑翔飞行，也可在室内开阔场馆进行投掷测试，由于泡沫材料本身重量轻、抗冲击性能好，即使碰撞到障碍物或者坠落地面也不会出现结构损坏，维修成本几乎为零，零件损坏后仅需重新切割对应板材替换即可。

　　设计过程中优先考虑了加工便捷性，所有零件的轮廓均为直线与小角度斜线组合，没有复杂的曲线轮廓，切割时不需要复杂的走刀路径，手工加工时也能通过简单的量具定位完成精准切割。各部件的插接槽宽度与对应板材厚度保持一致，采用小过盈配合设计，装配后不需要额外固定即可保持结构稳定，飞行过程中不会出现部件松脱的情况。整机的尺寸边界控制合理，机翼展长与机身长度比例控制在1.4:1左右，既保证了足够的滑翔升力面积，也不会因为展长过大导致机翼刚度不足，飞行过程中机翼出现过度颤振影响滑翔姿态。

　　从结构强度角度考虑，泡沫板材的厚度选择兼顾了重量与刚度，机翼部分采用稍厚的板材提升抗弯能力，尾翼部分采用稍薄的板材降低尾部重量，减少机头配重的需求量，进一步降低整机起飞重量。实际飞行测试中，这款滑翔机的滑翔比可以达到1:8左右，在2米左右的高度水平投掷即可实现15米以上的滑翔距离，如果在机头位置增加小动力模块，也可改装为简易动力航模，拓展使用场景。在教学场景中，这类结构的滑翔机可以让学习者直观理解机翼升力原理、重心对飞行姿态的影响、尾翼的安定作用等航空基础理论，通过亲手切割、装配、调试的过程，将理论知识与实际操作结合，比单纯的理论教学有更好的科普效果。对于航模爱好者而言，这款基础结构还可以进行个性化改装，比如修改机翼翼型提升滑翔性能，调整尾翼角度实现特技飞行动作，或者更换不同密度的泡沫材料调整整机重量，适配不同的风力环境使用。
