泡沫切割制作简易滑翔机结构设计

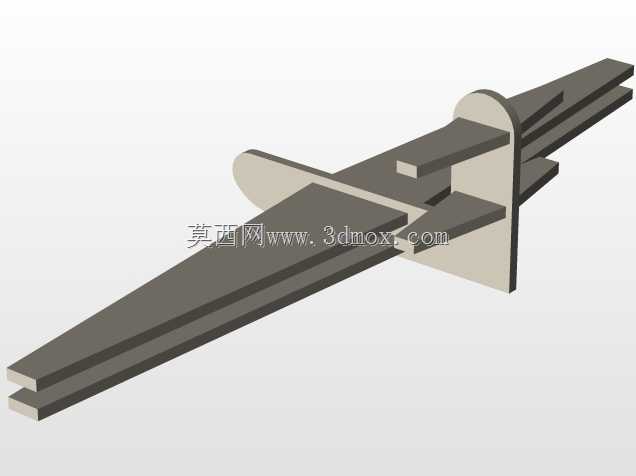

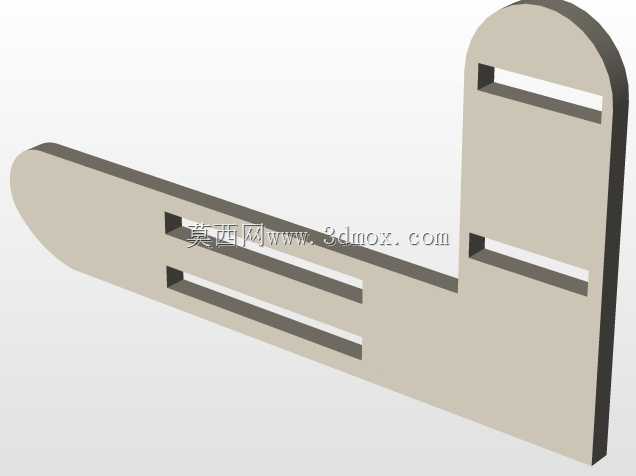

这款滑翔机结构专为低成本手工制作场景设计，适配泡沫板材切割加工工艺，无需复杂的注塑、复合材料铺层工序，普通爱好者或教学场景下，使用常规线切割泡沫设备即可完成全部零件加工，可应用于中小学航空科普教学、入门级航模爱好者自制练习、户外轻量休闲飞行场景，整体结构无复杂曲面，所有零件均为等厚度板材拼接形式，加工容错率高，装配时无需专用粘接夹具，依靠零件间的插接定位即可完成整机组装。从功能特性来看，整机采用无动力滑翔布局，机翼与尾翼均为对称平直翼型，低速飞行状态下升阻比表现稳定，侧飞、小角度俯冲时的姿态恢复性较好，不容易进入失速尾旋状态，对新手操控的友好度较高；机身中部设置的垂直定位肋板，同时承担机翼插接定位、尾翼安装基准的作用，将机翼、平尾、垂尾的安装角度误差控制在1度以内，避免因装配偏差导致飞行时出现偏航、滚转趋势。设计过程中优先考虑加工便利性，所有零件轮廓均为直线与大半径圆弧过渡，没有细小的凸台、窄槽结构，泡沫切割时不会出现断丝、熔边过宽的问题，零件边缘预留0.2毫米的装配余量，粘接时可根据泡沫材料的实际厚度微调插接松紧度，不会出现过松脱落或过紧无法装配的情况。外形尺寸上，整机翼展控制在400毫米量级，机身长度320毫米左右，平尾展长140毫米，垂尾高度60毫米，所有零件的最大轮廓尺寸不超过300毫米，适配常规A4幅面的泡沫板材排版，加工时板材利用率可达85%以上；安装边界方面，机翼与机身的插接槽深度为15毫米，粘接后机翼根部的剪切强度可满足3米高度滑翔降落的冲击载荷，尾翼与机身的插接位置距离机身尾部20毫米，预留了后续加装微型动力组件的改装空间，若需要升级为电动遥控滑翔机，可在机头位置预留的10克配重舱内安装微型电机与电池，无需对原有结构做破坏性修改。结构受力层面，整机采用上下双层机翼板夹装中央肋板的形式，相比单层机翼结构，机翼的抗弯刚度提升40%以上，大角度爬升时机翼不会出现明显的形变震颤，垂尾与平尾采用十字交叉插接结构，与机身尾部的卡槽配合后，航向与俯仰方向的结构稳定性足够应对3级以下风力的户外飞行场景，日常存放时可直接拔插拆卸，拆分后所有零件可平整放入A4尺寸的收纳盒中，携带与存放都十分便利。
