GE喷气发动机弧形分支安装支架

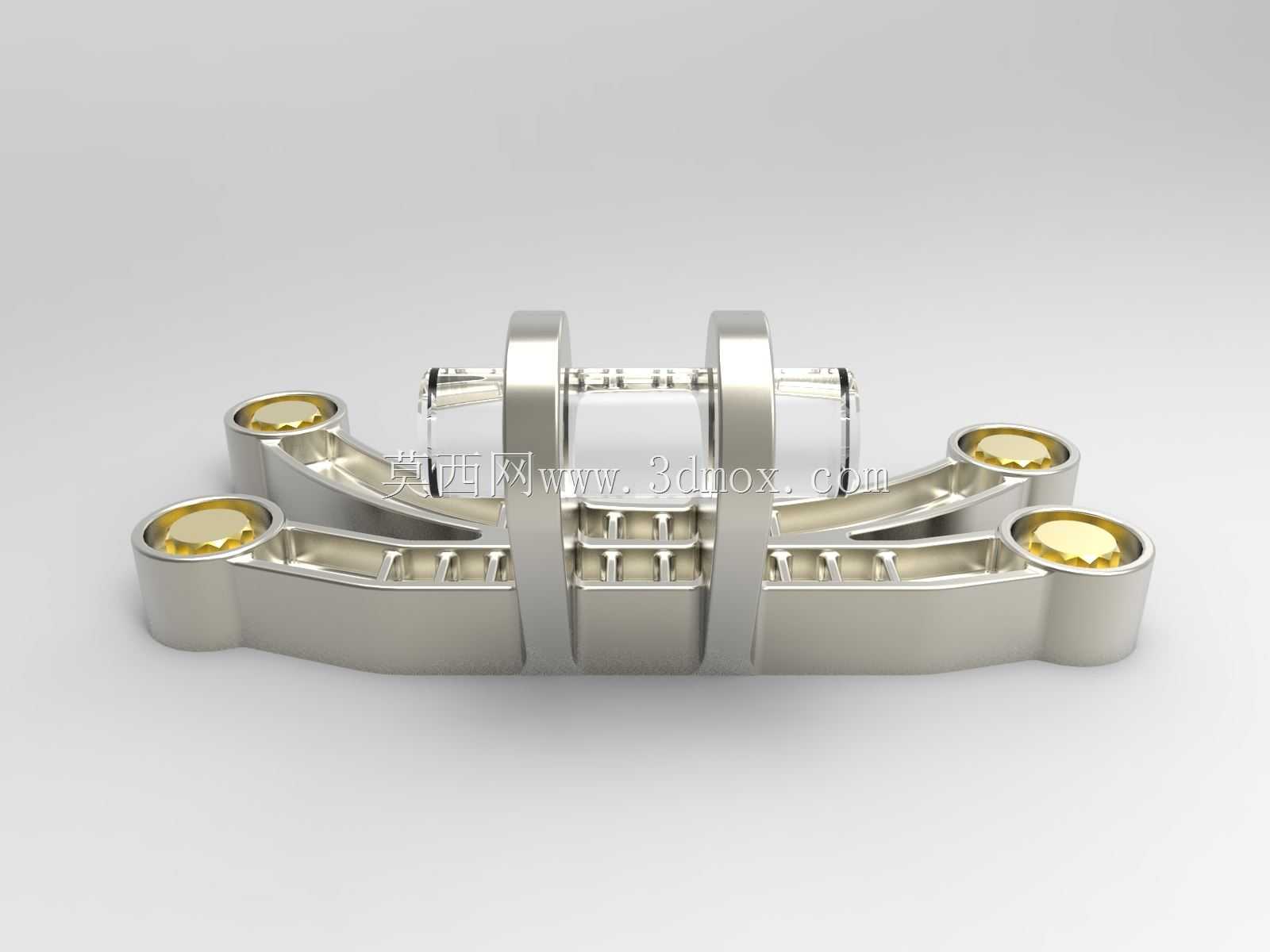

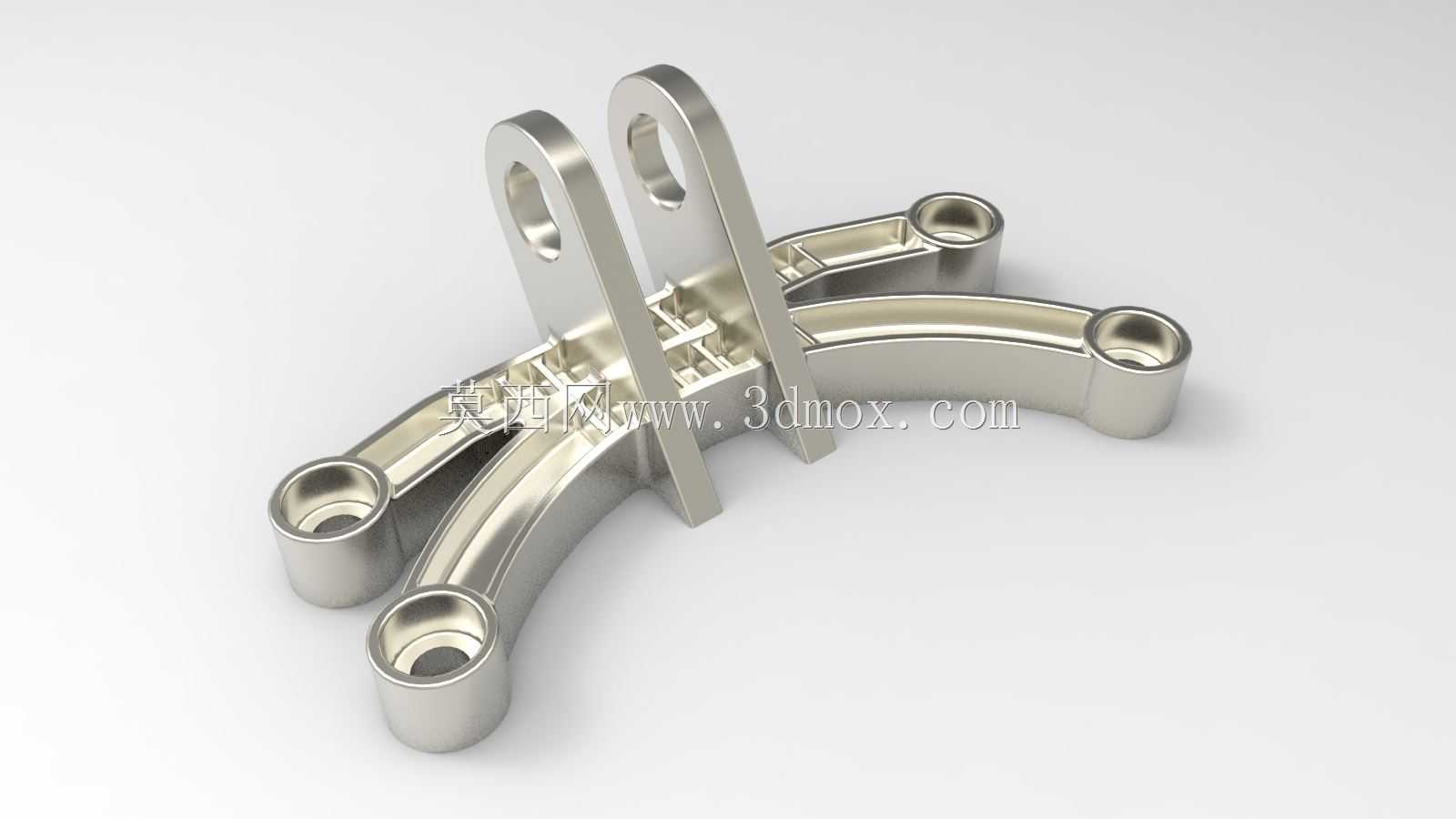

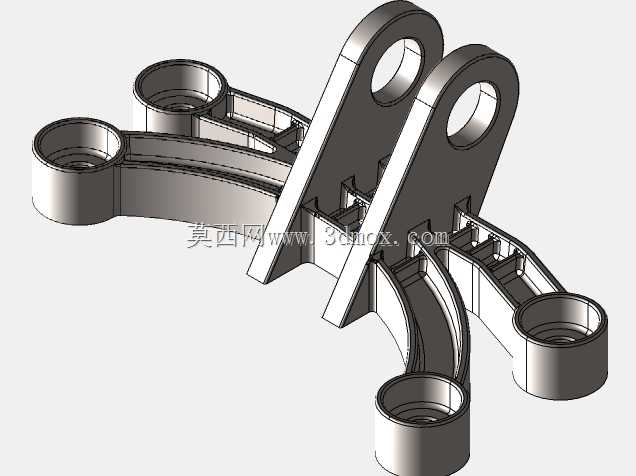

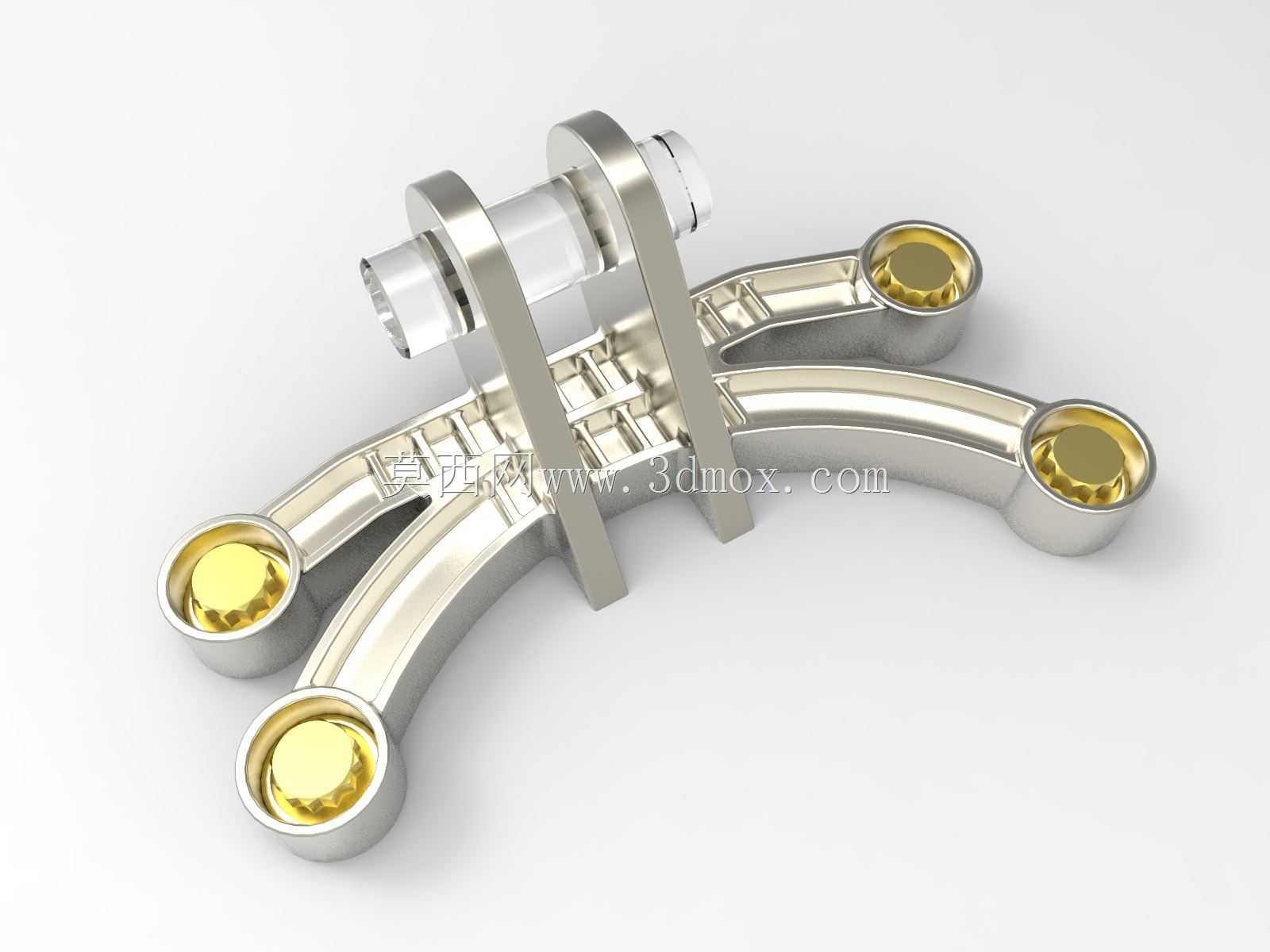

该支架为喷气发动机外围附属管路与传感组件的承力安装构件，主要应用于航空发动机舱内的紧凑安装场景，负责将多组并行排布的燃油管路、冷却介质管路或传感线束固定在发动机机匣指定点位，抵消发动机运行过程中产生的高频振动与管路自身的形变应力，避免管路因共振、位移出现磨损或泄漏故障。从结构设计来看，整体采用弧形放射式分支布局，四个带衬套的安装端沿弧形基体均匀分布，每个端部的内嵌衬套采用耐磨材质，可降低管路固定卡箍与支架本体的接触磨损，同时适配不同管径的固定件安装需求；中部的双立板铰接结构为核心承力部位，通过销轴与发动机机匣上的预装支座连接，允许支架在一定角度范围内微调，补偿发动机热态工作时的热胀冷缩位移，避免刚性连接带来的应力集中问题。设计过程中优先考虑了安装边界的适配性，弧形基体的曲率完全匹配发动机对应安装段的机匣外轮廓，确保支架安装后与机匣表面保持均匀的安全间隙，不会与周边的旋转部件、高温管路产生干涉；四个分支端的安装孔位坐标经过反复校核，可直接对应预装管路的固定点位，无需现场额外修配即可完成装配，大幅缩短发动机总装阶段的管路排布工时。结构受力层面，通过拓扑优化去除了非承力区域的多余材料，在保证整体刚性与抗疲劳强度的前提下，尽可能降低构件自身重量，适配航空部件对重量控制的严苛要求；基体与分支的过渡位置均采用大圆角过渡，避免应力集中导致的疲劳断裂，可承受发动机全工况下的振动载荷与温度交变载荷。实际装配时，中部铰接结构先与机匣支座完成销轴连接并锁止防松件，再依次将各管路通过卡箍固定在分支端的安装位上，安装过程无需复杂工装，单人即可完成操作；后期维护时，可单独拆卸对应分支的卡箍更换故障管路，无需拆解整个支架，降低维护作业的复杂度与耗时。
