航空发动机轻量化安装固定支架

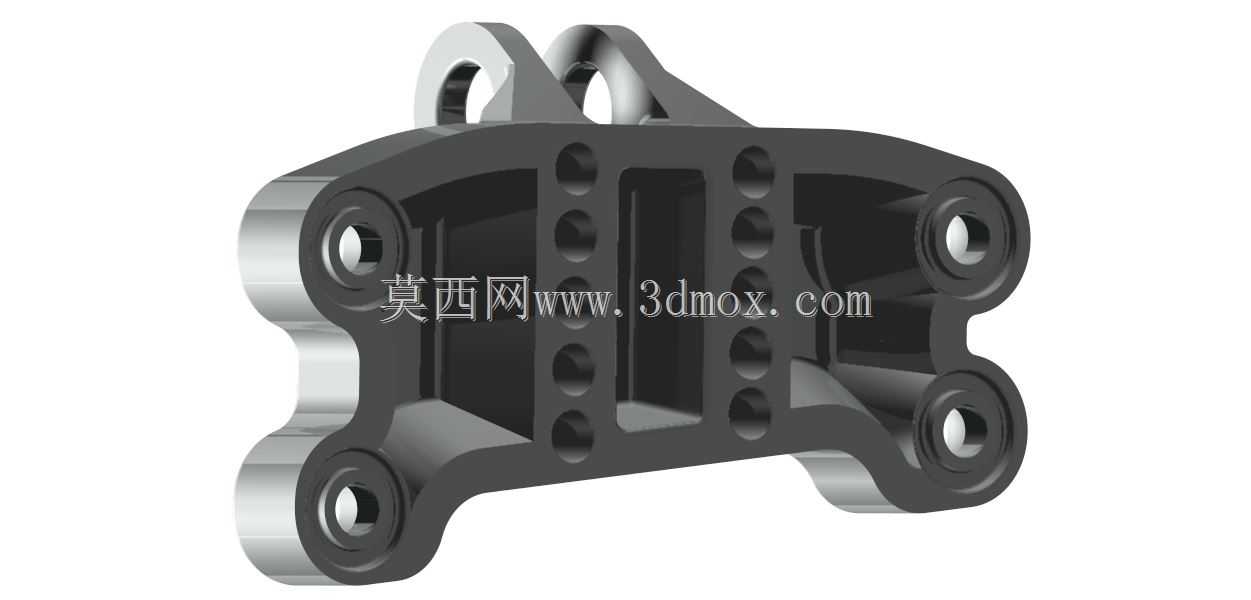

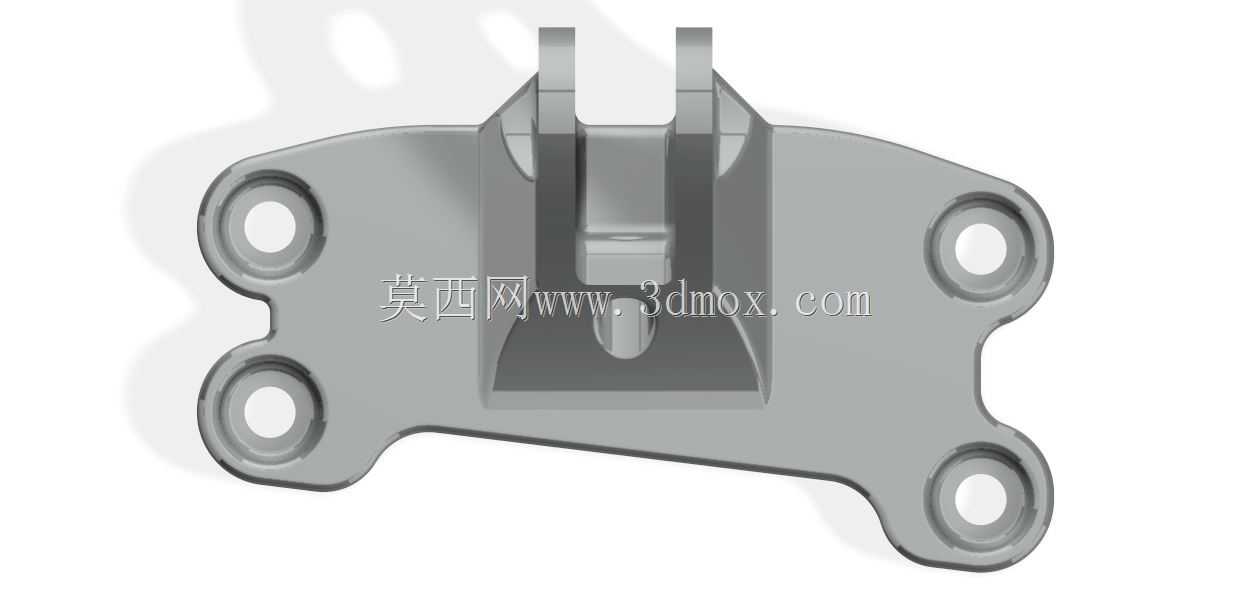

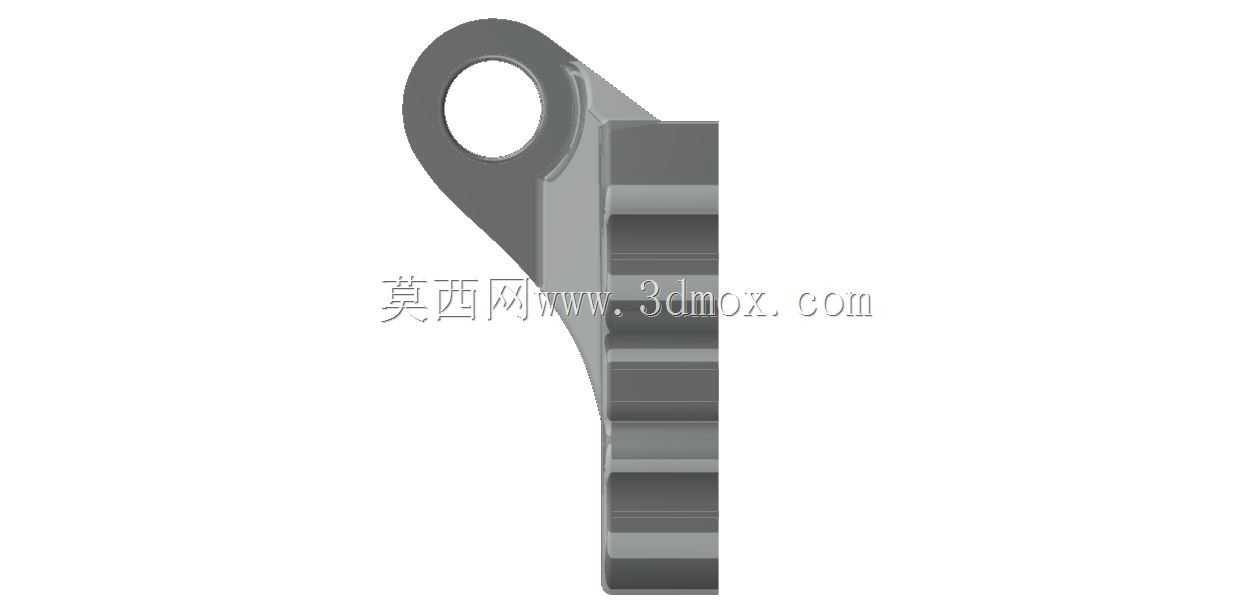

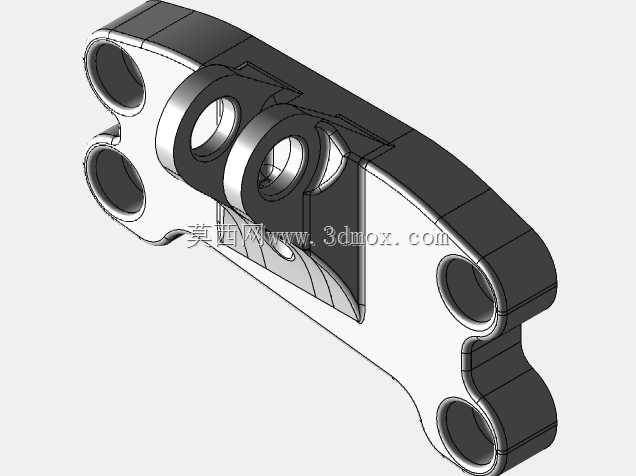

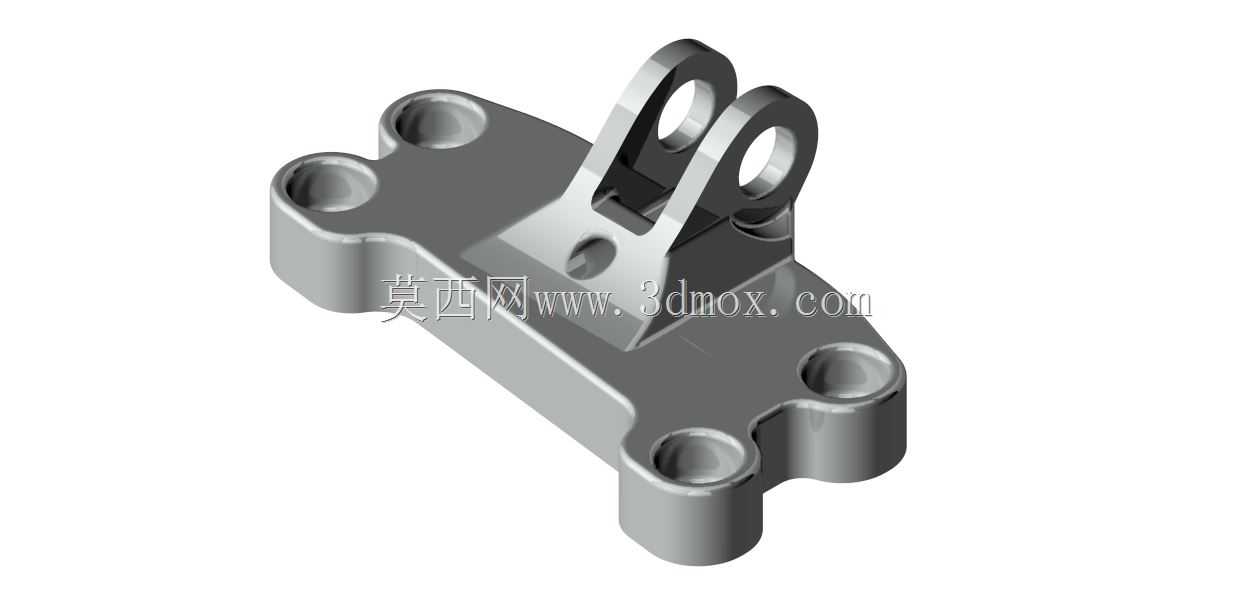

该支架作为喷气发动机与安装基体之间的核心连接传力构件，主要应用于航空动力系统的装配场景，承担发动机工作过程中的静载荷传递与动载荷缓冲作用，既要保证动力单元与安装基座的连接刚性，避免运行过程中出现相对位移引发的振动超限，又要通过结构优化控制自身重量，降低航空设备的整体无效载荷。从结构功能来看，底座区域分布的六个沉头安装孔，对应安装基体上的螺栓点位，沉孔设计可保证螺栓装配后端面不突出支架表面，避免与周边其他构件发生运动干涉，安装孔的位置度公差需控制在0.05mm以内，保证装配时无需额外修配即可顺利对位。上部的双吊耳式铰接结构，是与发动机侧连接点位的配合部位，吊耳上的同轴通孔用于穿装铰接销轴，孔壁的表面粗糙度需达到Ra1.6以下，减少销轴转动过程中的磨损量，双吊耳的平行度公差控制在0.03mm，避免销轴装配时出现卡滞。设计过程中优先采用拓扑优化思路，对非主要传力路径的区域进行材料去除，最终将整体重量控制在0.95kg，相比同载荷等级的传统实心支架减重幅度超过50%，有效降低了动力段的整体重量。设计时也充分考虑了应力分布的合理性，吊耳与底座连接的过渡区域采用大圆角过渡，避免应力集中引发的疲劳断裂，底座的轮廓边缘做了倒角处理，去除加工过程中产生的锐边毛刺，防止装配过程中划伤操作人员或损坏相邻部件的线缆、管路。从安装边界来看，支架整体底座的安装孔位呈对称分布，适配标准的航空安装接口尺寸，上部铰接孔的中心高度与底座安装面的距离经过精准核算，保证发动机装配后与周边管路、线缆的排布空间充足，不会出现空间干涉问题。结构设计中也规避了外表面多余的工艺孔，避免额外开孔破坏整体传力路径的连续性，同时中部连接区域保留了足够的支撑筋结构，避免支架悬空部位出现刚性不足的问题，保证在发动机全工况运行的振动环境下，支架的形变量控制在允许范围内，不会因形变过大导致连接点位错位。
