轻量化四旋翼无人机机身防护架结构设计

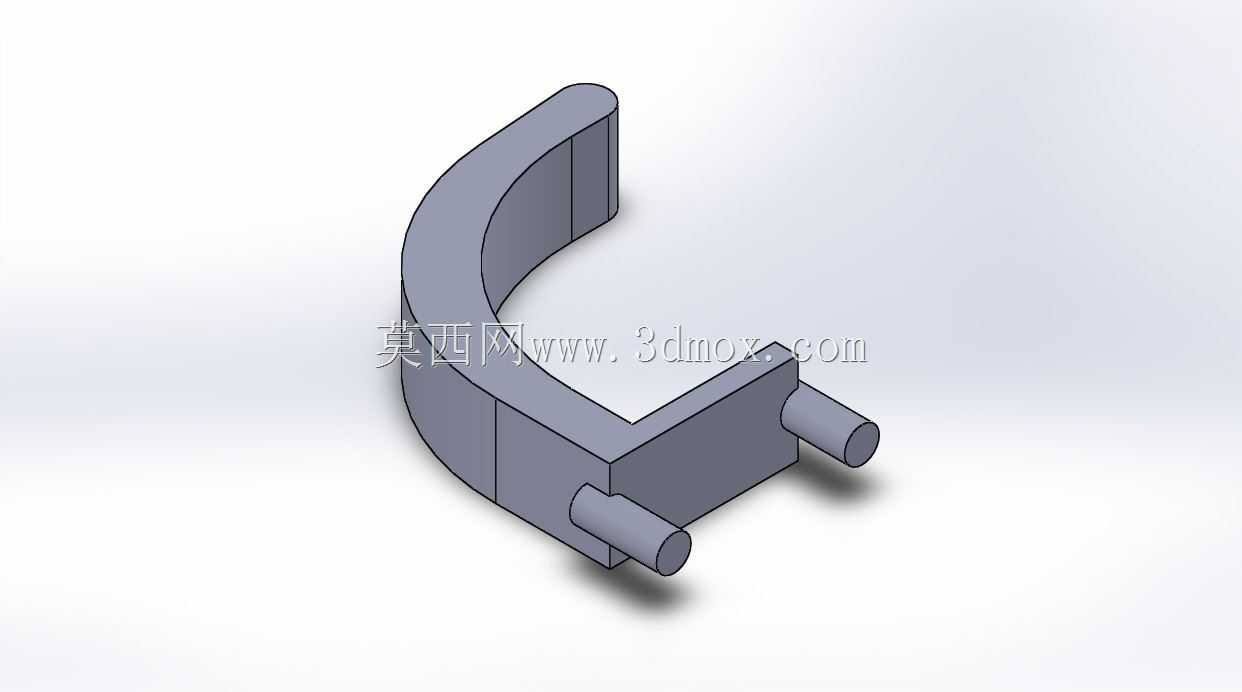

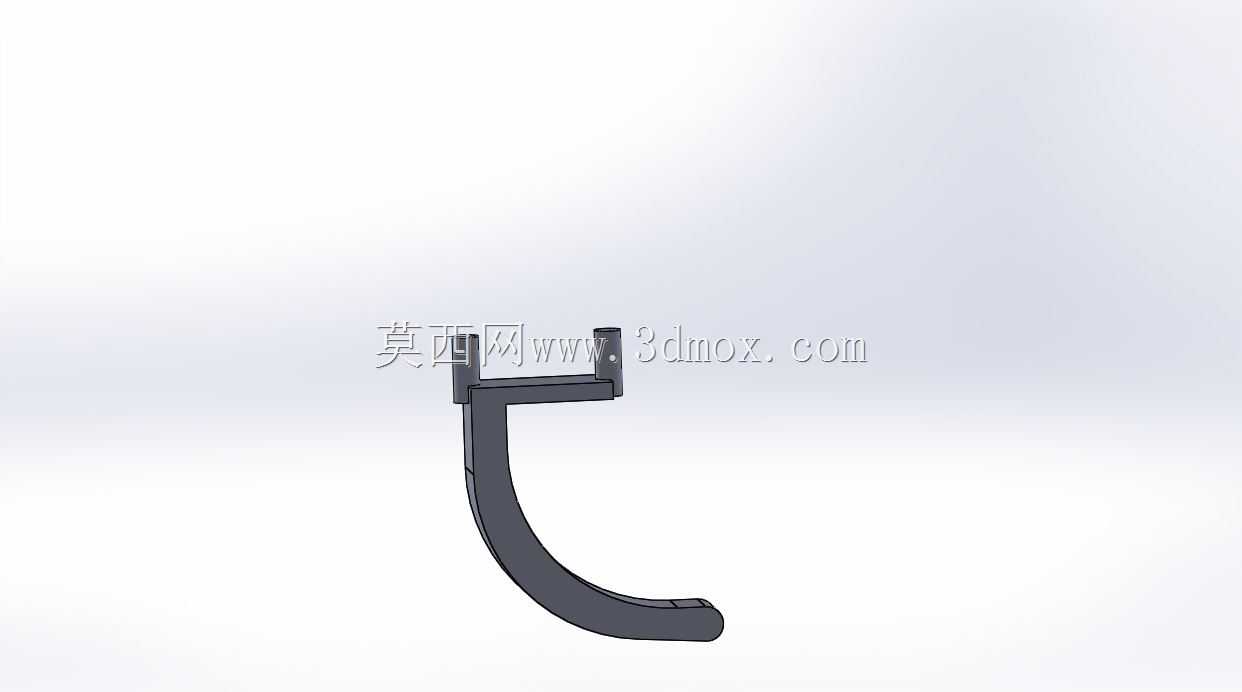

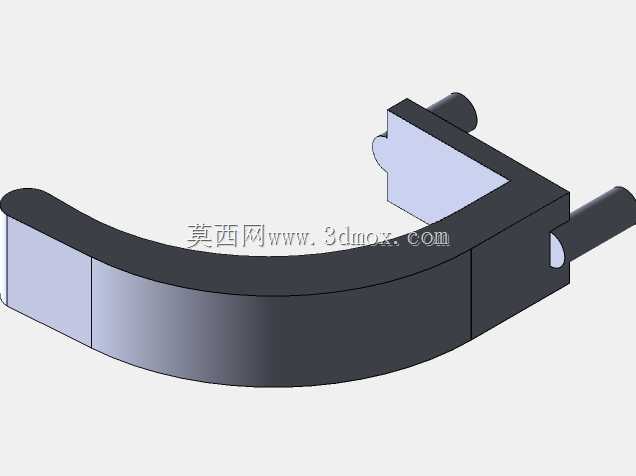

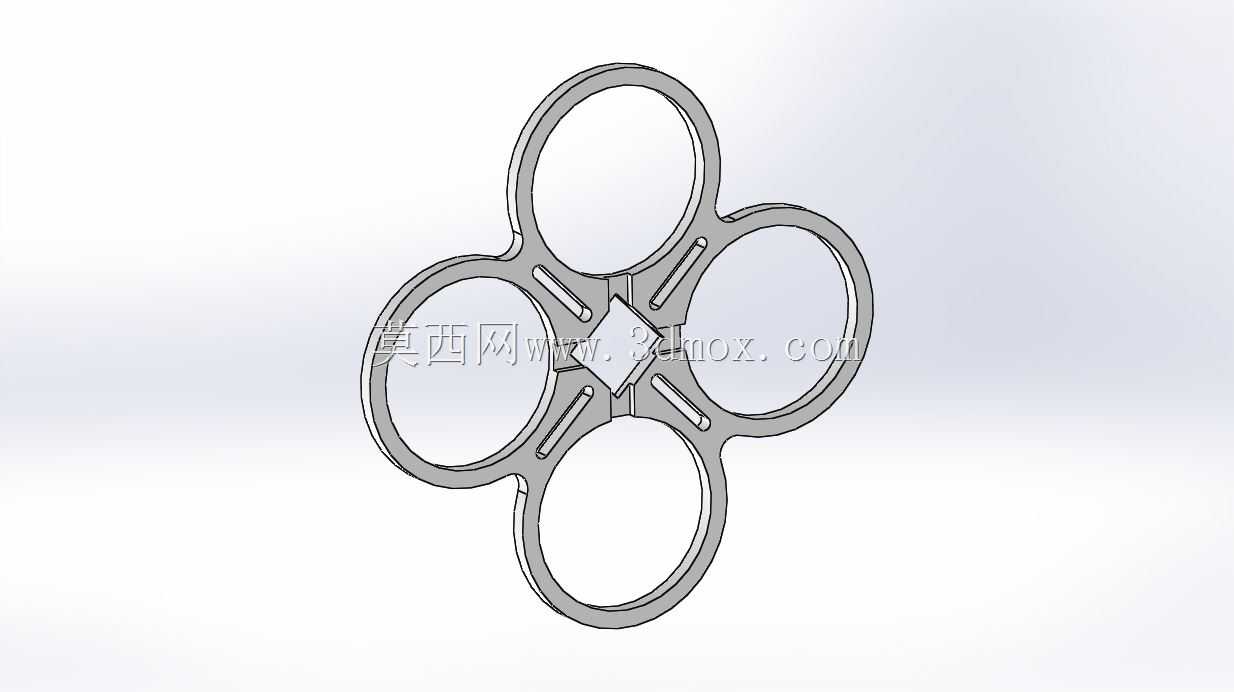

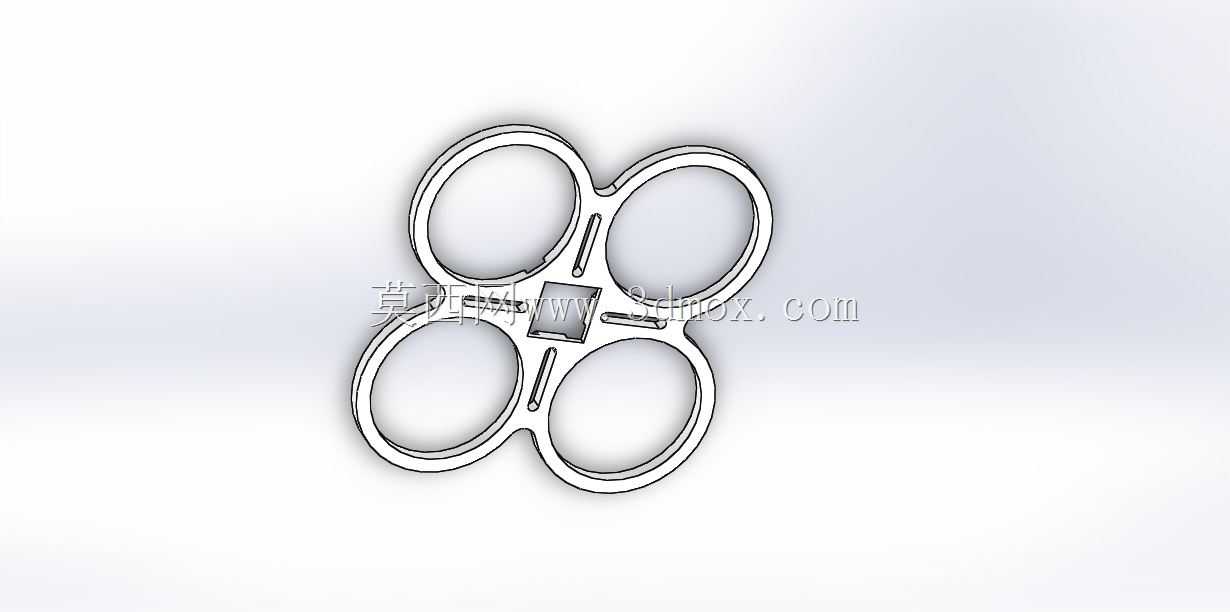

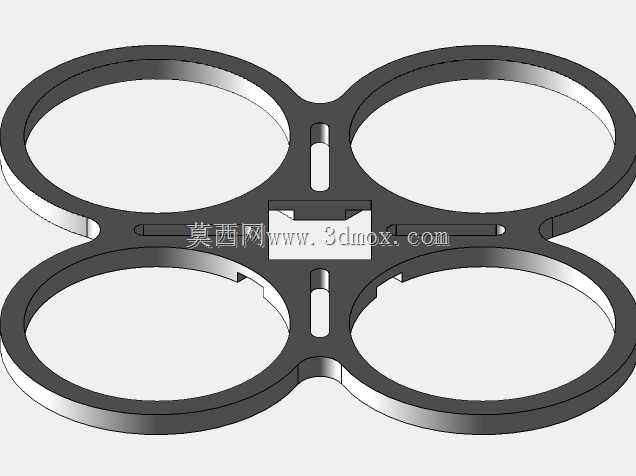

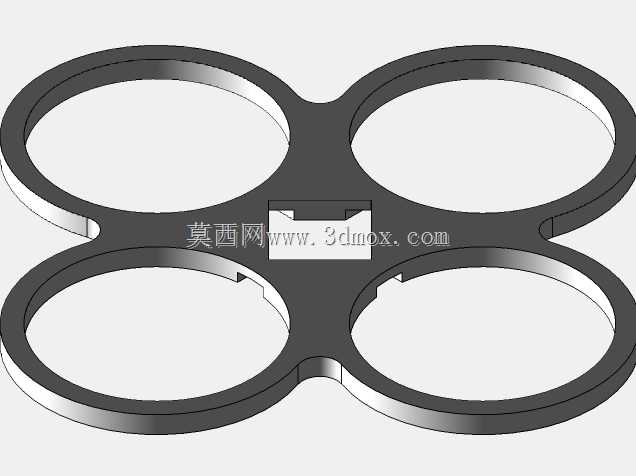

这款四旋翼机身结构主要面向消费级微型无人机的DIY改装、青少年科创实践以及入门级航拍作业场景，可直接适配常规2204/2206规格外转子无刷电机的安装孔位，四个旋翼安装位呈中心对称排布，相邻电机轴中心距控制在110mm区间，整体外轮廓最大直径不超过240mm，能够适配8-9寸螺旋桨的转动安全边界，避免桨叶旋转过程中与机架本体发生剐蹭。结构设计上采用一体化环形防护思路，四个旋翼安装位通过外缘连续的环形护圈连为整体，没有额外拼接的防护杆件，既减少了装配环节的紧固件数量，也能在无人机发生低空碰撞、擦碰障碍物或者轻微坠机时，通过护圈的形变吸收冲击能量，避免螺旋桨直接撞击硬质物体出现断裂，同时也能降低高速旋转的桨叶接触人体造成划伤的风险。中心区域预留了25mm见方的飞控安装位，周边设计有四条径向加强筋连接中心安装台与四个旋翼臂，筋板厚度控制在2.5mm，在保证整体结构抗扭刚度的前提下尽可能削减非受力区域的材料厚度，整体成型后自重控制在350g左右，不会给动力系统带来过多的负载负担，能够有效延长单块电池的续航时长。安装边界方面，每个旋翼臂末端的电机安装座预留了标准16/19mm孔距的安装孔，可直接通过M3螺丝固定电机，中心安装台预留了飞控、电调的走线槽位，供电线与信号线可顺着筋板内侧的凹槽排布，避免线材外露被桨叶卷入。护圈的截面采用圆弧过渡设计，没有尖锐棱角，在3D打印成型时无需额外添加支撑结构，能够降低打印过程中的材料损耗，同时也减少了后期打磨处理的工作量。实际使用场景中，这款机架既可以用于室内低空的飞行练习，依靠外围护圈抵御墙面、家具的碰撞，也可以搭载轻量化的迷你航拍模块完成室外近地面的取景作业，结构本身的对称度经过调校，四个旋翼位的同轴度误差控制在0.2mm以内，能够减少飞行过程中的震动偏移，降低飞控的姿态修正负担，提升飞行过程中的稳定性。针对日常使用中容易出现的臂部断裂问题，设计时在旋翼臂与护圈的连接位置做了圆角过渡处理，分散应力集中点，相比直臂式机架能够承受更大的侧向冲击力，日常轻微磕碰不会出现结构性损坏，即使出现局部破损也可以通过3D打印单独替换局部结构，降低维护成本。
