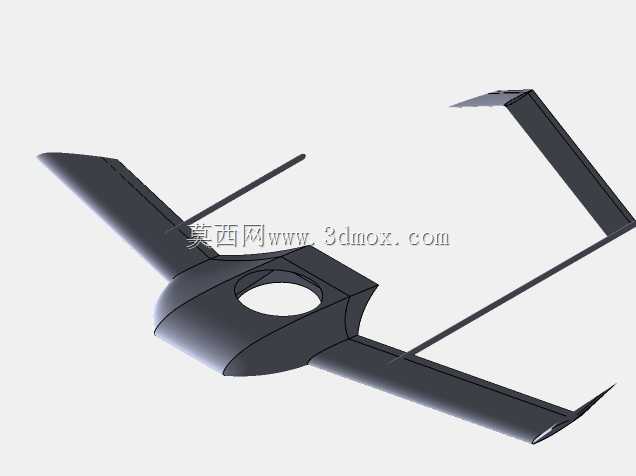

倒V型尾翼垂直起降固定翼无人机结构

这款垂直起降固定翼无人机的结构设计，核心瞄准小范围测绘、电力巡检、应急侦察这类对起降场地要求低、同时需要长航时作业的场景，解决了多旋翼无人机续航不足、常规固定翼需要跑道起降的痛点。从气动布局来看，设计阶段就把垂直起降和固定翼巡航的需求做了融合，机身采用翼型融合设计，并非传统的圆柱机身加机翼的拼接结构，这种融合体设计能在巡航阶段额外提供部分升力，降低整机诱导阻力，同时也能让结构受力更均匀，减少机翼和机身连接部位的应力集中问题。机翼选用NACA23112翼型，该翼型属于低速高升力翼型，在低速巡航状态下升阻比表现优异，失速迎角范围较宽，适合这类中小型无人机的作业速度区间，机翼和尾撑的连接位置做了翼根过渡修型，避免气流在连接处产生分离，降低巡航阶段的压差阻力。倒V型尾翼的设计，相比常规的平尾加垂尾布局，能减少尾翼结构的浸湿面积，进一步降低飞行阻力，同时两个尾翼面同时承担俯仰和航向操纵的功能，减少了操纵舵机的数量，降低整机结构重量，尾翼的安装角和上反角经过气动匹配，能保证在垂直起降阶段的姿态控制效率，避免旋翼下洗气流直接冲击尾翼面造成姿态扰动。整机的结构布局上，动力舱布置在机身重心正上方的位置，垂直起降阶段的升力作用线穿过整机重心，能减少姿态修正的动力损耗，过渡到固定翼巡航阶段时，动力切换为前飞推力，整个过渡过程的重心偏移量控制在合理区间，不需要额外增加配重调整。从安装边界来看，机翼展长控制在适配小型储运箱的尺寸范围内，尾撑杆采用细长杆结构，在保证结构刚度的前提下减少结构重量，机翼和尾翼的舵面铰链位置做了内置设计，避免突出的铰链结构产生额外气动阻力，机身内部的设备舱预留了足够的安装空间，能容纳飞控、电池、任务载荷等组件，设备舱的开口位置做了承力加强设计，避免频繁开盖维护影响结构强度。在垂直起降阶段，整机的姿态控制依靠旋翼的差速和舵面联动配合，倒V尾的舵面在低速状态下能提供足够的航向稳定力矩，避免侧风干扰下的姿态漂移，进入巡航阶段后，机翼提供主要升力，旋翼切换为巡航推力模式，此时融合机身的升力贡献能占到总升力的15%左右，有效降低机翼的载荷水平，提升长航时飞行的结构可靠性。
