涡轮式汽车轮毂结构设计

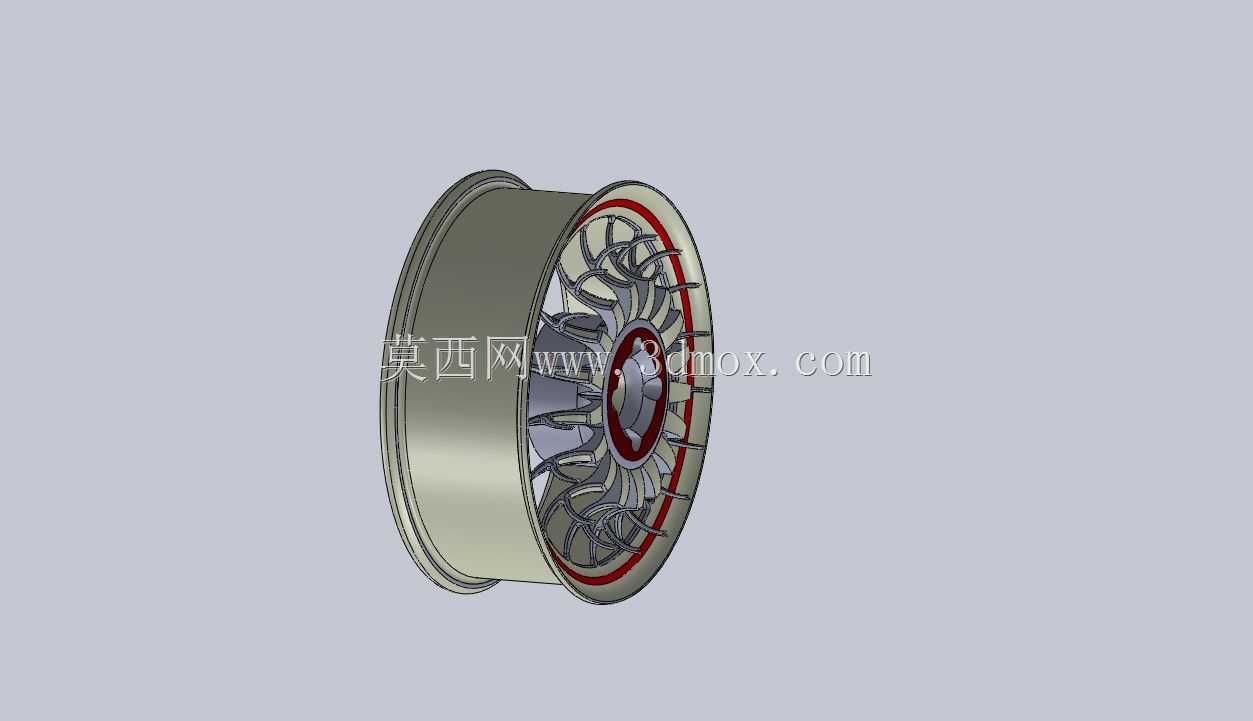

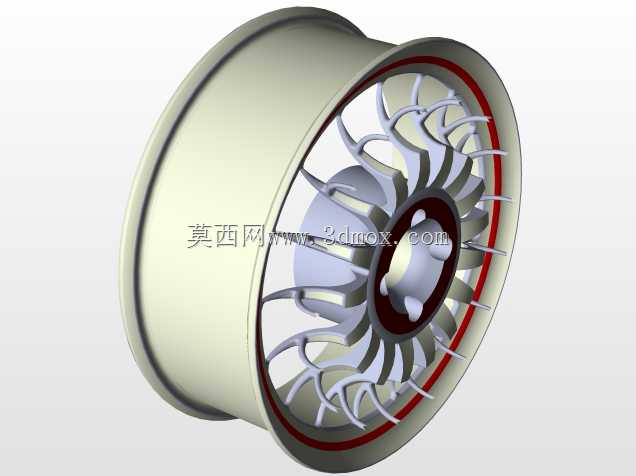

该轮组结构主要面向乘用车辆的行走系统配套使用，适配偏向运动定位的家用轿车及改装车型，在车辆行驶过程中承担承载车身载荷、传递驱动与制动力矩的核心作用，同时兼顾行驶过程中的制动系统散热需求。从结构设计逻辑来看，整体采用一体化铸造的主体框架，轮辋部分采用等宽深槽结构，边缘预留标准轮胎安装唇边，可适配常规子午线乘用车轮胎，轮辋的径向跳动公差控制在民用车辆通用精度范围内，安装面设置标准节圆的螺栓孔位，匹配主流乘用车型的轮毂轴承安装法兰，中心孔预留定位止口，可保证装配后与车轴的同轴度，避免高速行驶出现动平衡超差引发的抖动问题。辐条部分采用仿生涡轮叶片式的排布设计，并非单纯追求外观视觉效果，每根辐条的曲面走向都经过气流导向优化，车辆行进过程中，辐条转动可引导外部气流直接冲向制动卡钳与制动盘区域，带走制动过程中摩擦产生的热量，降低长距离制动后的热衰减概率，提升连续制动工况下的行车安全性。辐条与轮辋的连接位置做了圆弧过渡处理，避免应力集中导致的结构疲劳开裂，在保证结构强度的前提下，辐条背面做了局部减胶挖槽处理，在不降低整体刚性的基础上控制轮组整体重量，降低簧下质量，提升车辆悬架的响应速度。轮辋内侧设置有标准的气门嘴安装孔位，适配常规卡扣式轮胎气门嘴，边缘做了翻边强化处理，避免轮胎拆装过程中造成孔位边缘变形。安装面与轮辋的同轴度通过一体加工的定位基准保证，装配时无需额外调整即可满足动平衡初始要求，减少后期装配时的平衡块粘贴量。该结构在设计时充分考虑了民用改装场景的适配性，轮辐的外边缘预留了装饰圈安装卡槽，可搭配不同配色的装饰环满足外观个性化需求，同时轮辐的曲面造型避免了尖锐棱角，减少日常使用中的磕碰损伤风险，也降低了行驶过程中轮辐处的风阻涡流产生的风噪。整体结构的安装边界完全兼容同尺寸规格的常规量产轮毂，替换安装时无需改动车辆原有的制动、悬架结构，直接适配原厂螺栓与轴承组件，可直接完成替换升级。
