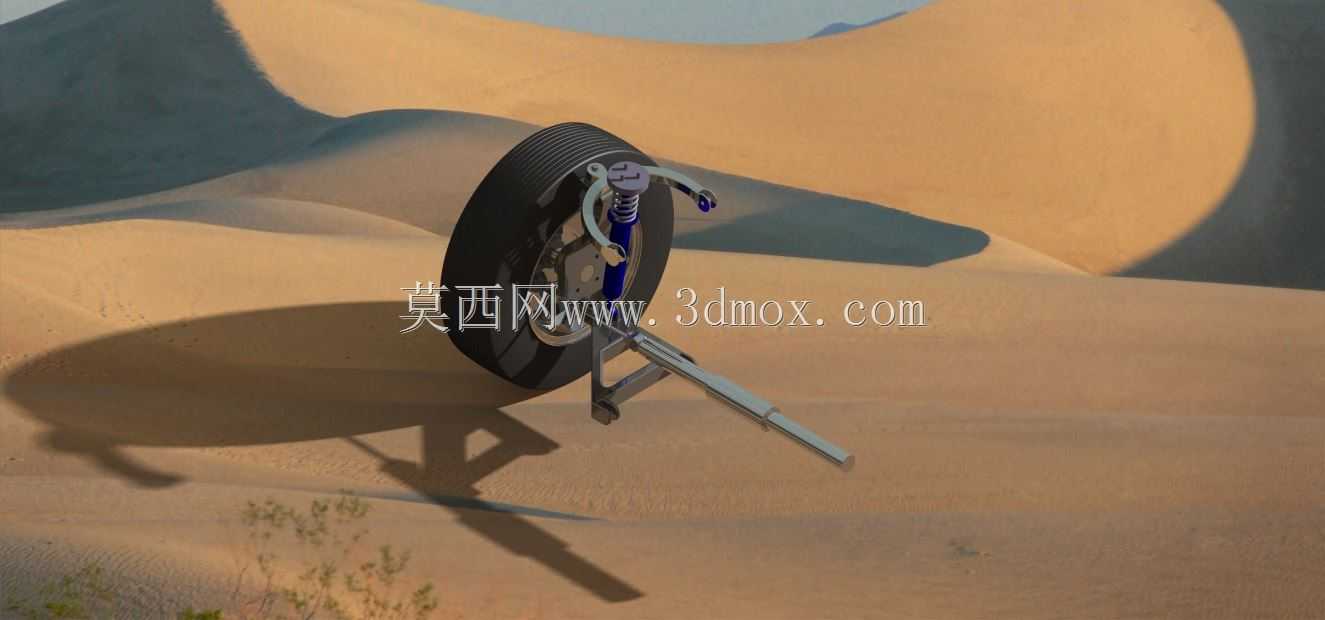

悬挂式汽车车轮悬架结构设计

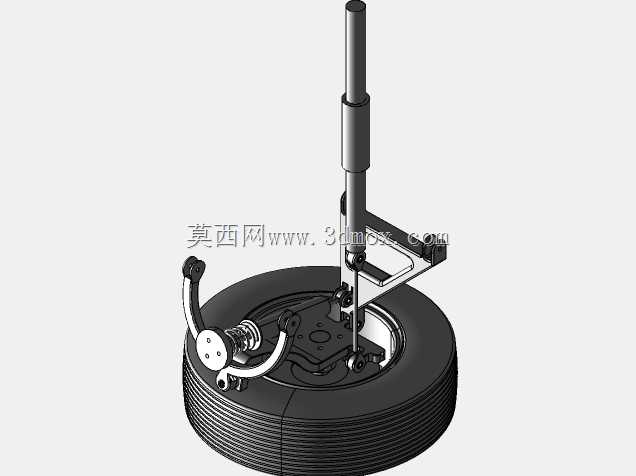

这套悬挂式悬架结构，主要适配非铺装路面行驶的越野类车型底盘布置，在沙漠、戈壁等低附着率复杂路况下，能通过自身结构的形变行程，缓冲路面传递到车身的冲击载荷，避免车轮因为路面起伏出现悬空打滑的情况，保证轮胎与地面的有效接触面积，维持车辆行驶过程中的抓地力与操控稳定性。从结构设计逻辑来看，这套悬架采用了摆臂与减震元件集成的布置方式，减震器上端直接与车身安装座铰接，下端通过转向节与车轮轮毂总成连接，下摆臂采用不等长的控制臂结构，在车轮上下跳动过程中，能主动调整车轮的外倾角与前束值变化范围，减少轮胎的异常磨损，同时保证转向过程中的回正力矩符合整车操控标定要求。在安装边界设计上，这套结构预留了足够的跳动间隙，车轮上下最大行程可以覆盖越野场景下的常见起伏落差，减震器的安装角度经过匹配调校，避免在极限压缩行程中出现部件干涉的情况，摆臂的铰接点位置经过运动学仿真验证，在全行程范围内不会与轮辋、刹车总成发生运动碰撞。实际装车应用中，这套悬架可以单独更换减震阻尼元件或者摆臂衬套，后期维护的拆装工序相对简便，不需要额外拆解整个车轮总成就能完成易损件的更换。结构的受力路径设计也经过优化，路面传递的冲击载荷会先通过轮胎传递到轮毂，再经过转向节分流到减震器与下摆臂，最终分散传递到车身底盘的纵梁与横梁安装点，避免局部应力集中导致的结构疲劳损坏。在转向匹配上，转向节的连接臂位置预留了转向拉杆的安装接口，可以兼容常规的齿轮齿条式转向机布置，不需要额外修改转向系统的安装位置就能完成适配。针对越野场景的使用需求，这套悬架的摆臂结构采用了加强筋设计，在承受侧向冲击的时候能提供足够的结构强度，避免飞石或者路面凸起撞击摆臂导致结构变形，同时减震器的防尘结构也做了适配，减少沙尘进入减震器缸体导致的密封件磨损，延长部件在恶劣工况下的使用寿命。
