乘用车辆橡胶轮胎三维结构设计

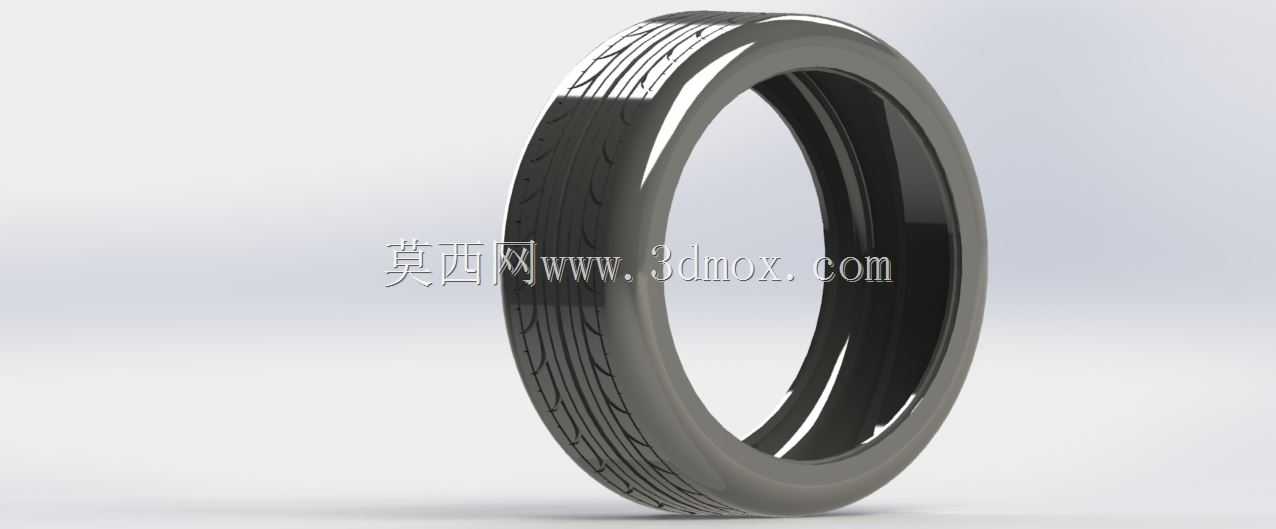

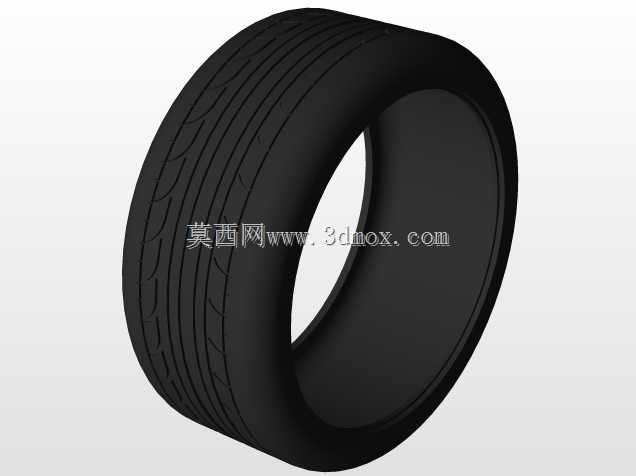

日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，它直接决定了整车的抓地表现、行驶滤震能力以及轮舱内部的预留空间。这个橡胶轮胎模型还原了民用乘用车辆常用的子午线轮胎结构，建模时优先还原了胎面的纵向排水沟槽与横向细纹排布，这类花纹结构在实际使用中，干燥路面可以通过胎面橡胶的形变增大接地面积，提升制动与加速时的摩擦力，雨天行驶时纵向沟槽可以快速破除胎面与路面间的水膜，避免水滑现象出现，横向细纹则能在转向时提供额外的侧向抓地力，减少侧滑风险。从安装边界来看，模型还原了轮胎的标准环形断面结构，内侧的胎圈位置做了加厚处理，对应实际产品中内嵌钢丝圈的结构，安装时可以紧密贴合轮辋的密封面，保证充气后的气密性，不会出现慢漏气的问题；胎侧部分做了适度的弧面过渡，既还原了实际轮胎行驶时可以产生小幅形变缓冲路面冲击的特性，也预留了轮辋安装后的避让空间，避免转向或悬架压缩时胎侧剐蹭轮拱内衬。设计过程中没有过度简化胎体的层级结构逻辑，虽然外观模型未直接展示内部帘布层、钢丝带束层的细节，但外形尺寸完全按照常规家用轿车轮胎的比例搭建，胎面宽度、扁平比、内径尺寸都符合通用轮辋的匹配标准，做整车装配时可以直接导入轮辋模型完成配合，不需要额外调整尺寸比例。实际工程应用中，这类轮胎模型除了用于整车总装的干涉检查，还可以用于底盘动力学仿真的外形参考，胎面的花纹细节也能支撑渲染场景下的整车展示效果，不需要额外再做纹理贴图的细节补充。建模时特意规避了实际生产中不会出现的尖锐棱角，所有胎面花纹的边角都做了微小的圆角处理，对应橡胶制品硫化成型时的工艺圆角，避免应力集中导致的花纹块开裂问题，胎侧的曲面过渡连续，做有限元分析时可以直接提取曲面划分网格，不需要额外修复几何破面。
