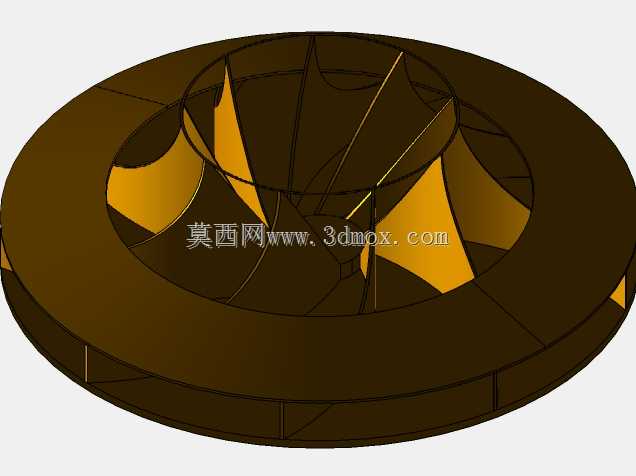

ProE5.0设计风力涡轮机径向涡轮结构

径向涡轮作为小型风力能量转换单元的核心做功部件，常应用在分布式离网风电场景、偏远区域小型供电系统、风光互补路灯配套动力端，以及工业余热余压回收的小型透平装置中，核心作用是将流经叶道的流体动能转化为转轴输出的旋转机械能，驱动后端发电机或者负载做功。这套结构在设计时优先考虑了小流量工况下的做功效率，针对低风速区间的来流特性做了叶型适配，避免常规轴流涡轮在低雷诺数下容易出现的流动分离问题，叶片型线采用了等变角螺旋构型，从进气端到出气端的叶道截面平滑收缩，能够让流体在叶轮流道内完成顺畅的径向转轴向流动，减少局部涡流带来的能量损失。从安装边界来看，涡轮轮盘背面预留了标准的轴伸配合止口，可直接与常规规格的永磁发电机转轴配合，轮盘外缘与蜗壳内壁的间隙控制在合理范围，既避免运转时的动静碰磨，也能减少间隙泄漏带来的效率下降，整体径向尺寸适配小型风电设备的紧凑机舱布局，轴向安装长度较短，能够降低整机的重心偏移量，提升户外塔架安装后的运行稳定性。设计过程中针对叶片根部做了圆弧过渡强化处理，能够承受高转速下的离心载荷与变工况下的气流脉动冲击，轮盘上的减重孔在不影响结构强度的前提下降低了转动惯量，让设备在风速波动时能够更快响应转速变化，提升低风速下的启动性能。叶轮流道的表面曲率经过连续校验，不存在突变的折角区域，既能够降低流体流经时的阻力损失，也能减少长期运行时尘粒在叶道内的附着积灰，降低后期运维的清理频次。这套结构的进气侧采用了无叶蜗壳适配的接口尺寸，可直接匹配对应通径的径向进气蜗壳，不需要额外做转接结构，出气端的导流段与扩压段衔接顺畅，能够将叶轮出口的余速动能进一步转化为压力能，提升整体能量转换效率。在实际选型适配时，可根据具体的来流参数调整叶片的安装角与叶道宽度，适配不同功率等级的小型发电需求，轮盘的材质适配常规的铝合金或者工程塑料注塑工艺，适合小批量量产加工，结构上没有复杂的倒扣特征，后续开模或者数控加工的工艺性较好，不需要特殊的工装夹具即可完成加工与装配，各配合面的公差选取符合通用机械设计标准，能够与市面上常规的风电配套轴承、密封件实现互换，降低整机的配套采购成本。
