拓扑优化航空连接支架结构设计

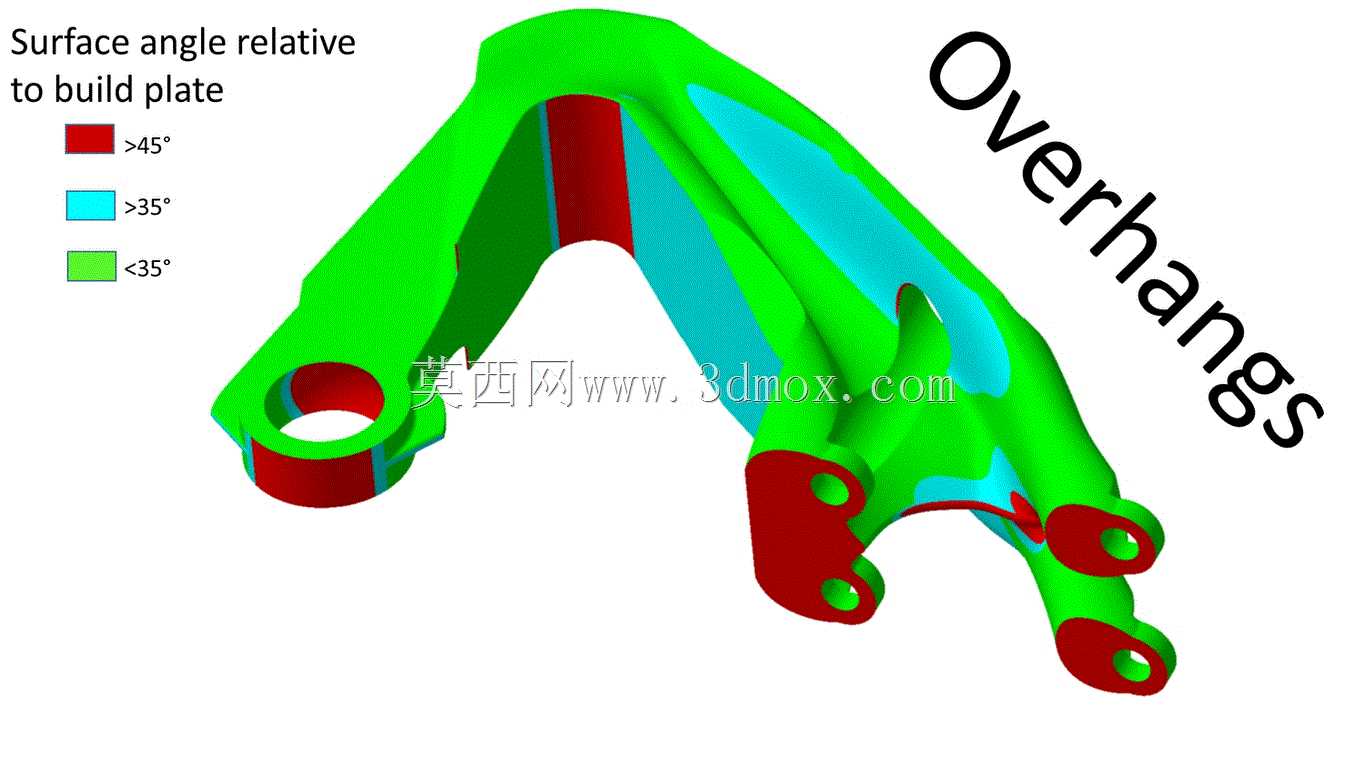

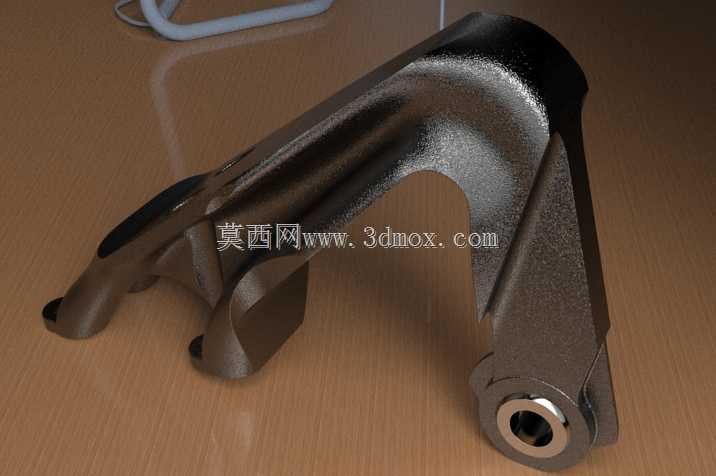

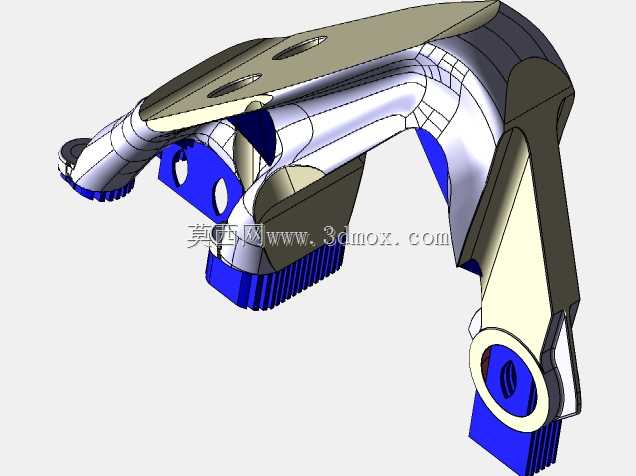

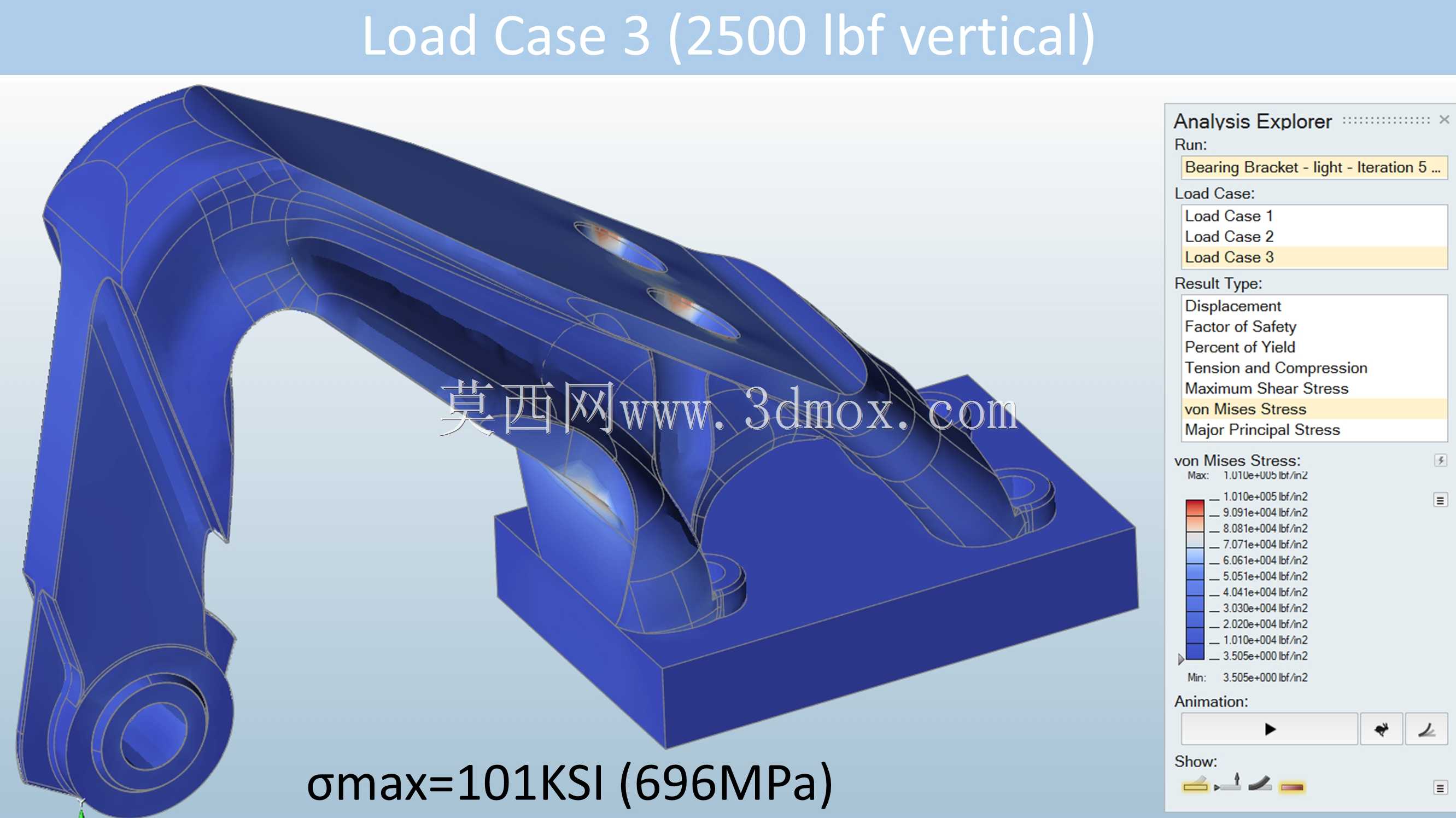

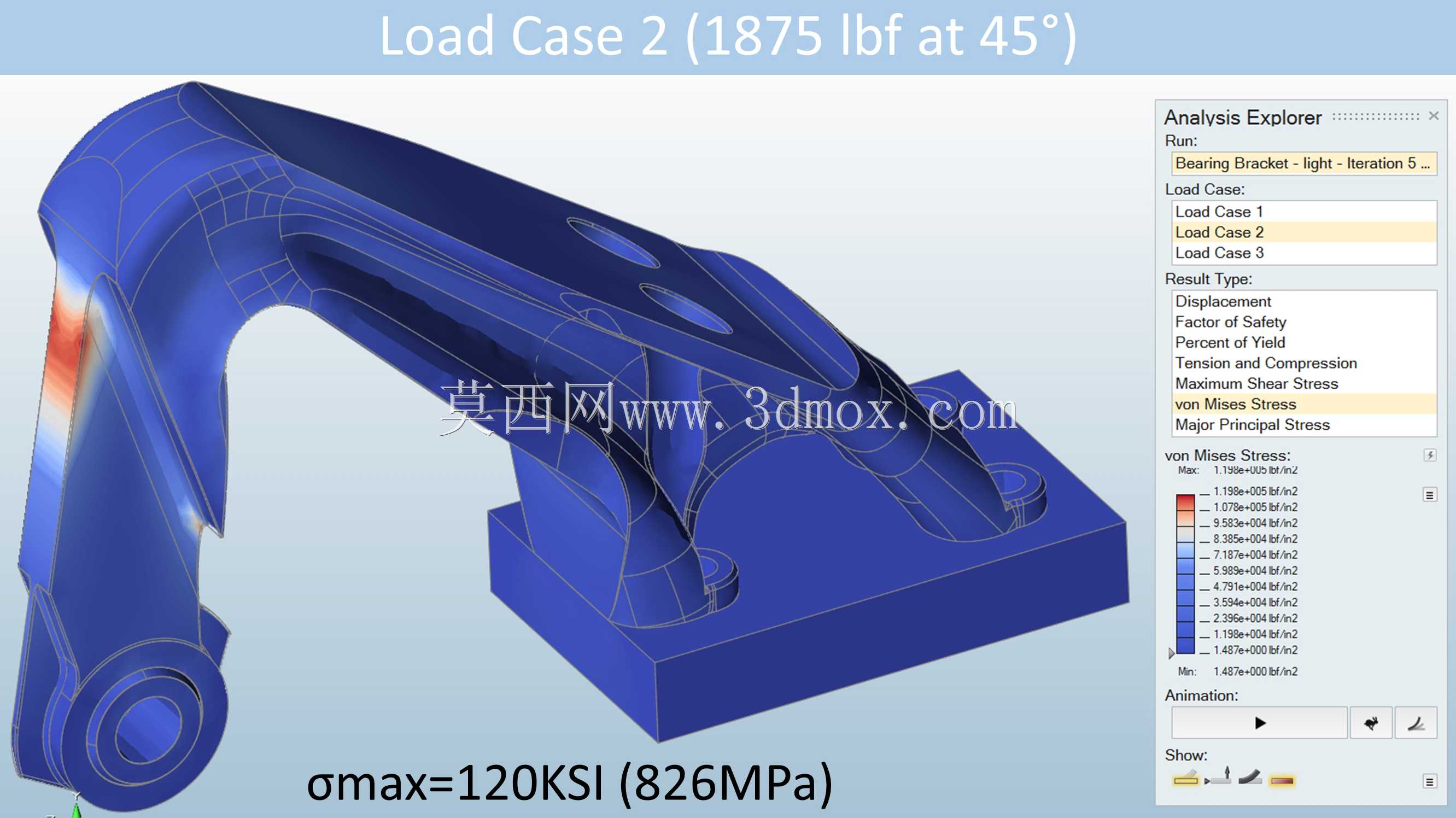

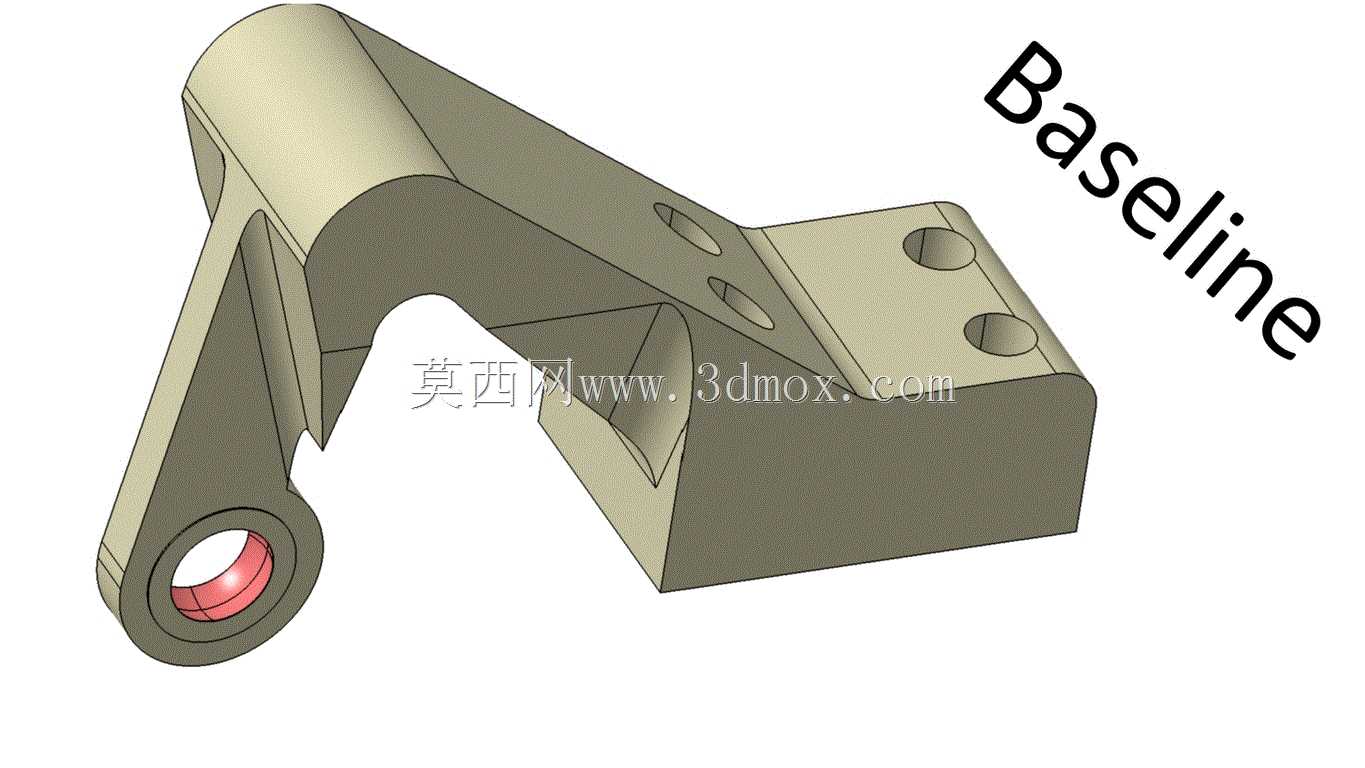

该支架属于航空机载结构连接件，主要应用于小型通航飞机机身与机载附件的连接承载场景，在飞行过程中需要持续承受交变气动载荷、设备自重载荷以及机动飞行时的惯性载荷，对结构强度、疲劳寿命与自重控制有极高要求。从结构功能来看，支架一端的带衬套铰接孔用于与机身固定耳片形成转动副连接，可补偿机身装配过程中的微小形位公差，避免装配应力集中，衬套采用耐磨材质嵌入，可降低铰接位置的磨损速率，延长结构维护周期；另一端的多安装孔平面用于固定机载功能附件，三个安装孔呈三角形排布，可保证附件连接的抗倾覆能力，避免飞行过程中附件出现松动偏移。设计过程中结合拓扑优化与逆向工程思路开展，先根据给定的载荷工况与安装边界划定设计空间，在保证铰接端、安装端位置尺寸固定的前提下，对中间承载区域进行材料分布优化，剔除低应力区域的冗余材料，最终形成的变截面弧形支撑结构，可让载荷传递路径更顺畅，避免出现直角结构带来的应力集中问题。从实际承载表现来看，不同工况下的应力分布均控制在材料许用应力范围内，安全系数满足航空结构设计规范要求，同时整体重量相比传统等截面铣削支架降低近49%，有效实现轻量化目标。外形设计上采用细分曲面与样条曲线过渡，所有非安装面均做圆弧过渡处理，既减少了应力集中点，也降低了铣削加工过程中的刀具路径复杂度，支撑肋的厚度根据应力梯度做渐变处理，高应力区域适当加厚，低应力区域做镂空减材，在保证结构刚性的前提下最大化压缩自重。安装边界方面，铰接孔的中心距、安装平面的孔位公差均符合航空通用安装标准，可直接适配现有装机接口，不需要额外做改装调整，铰接端的衬套内径与机身连接销尺寸匹配，安装时可直接压入衬套后完成销接，安装平面的平面度控制在0.02mm以内，可保证附件安装后的贴合度，避免出现安装间隙带来的振动磨损。
