带内置存储舱的三旋翼无人机结构设计

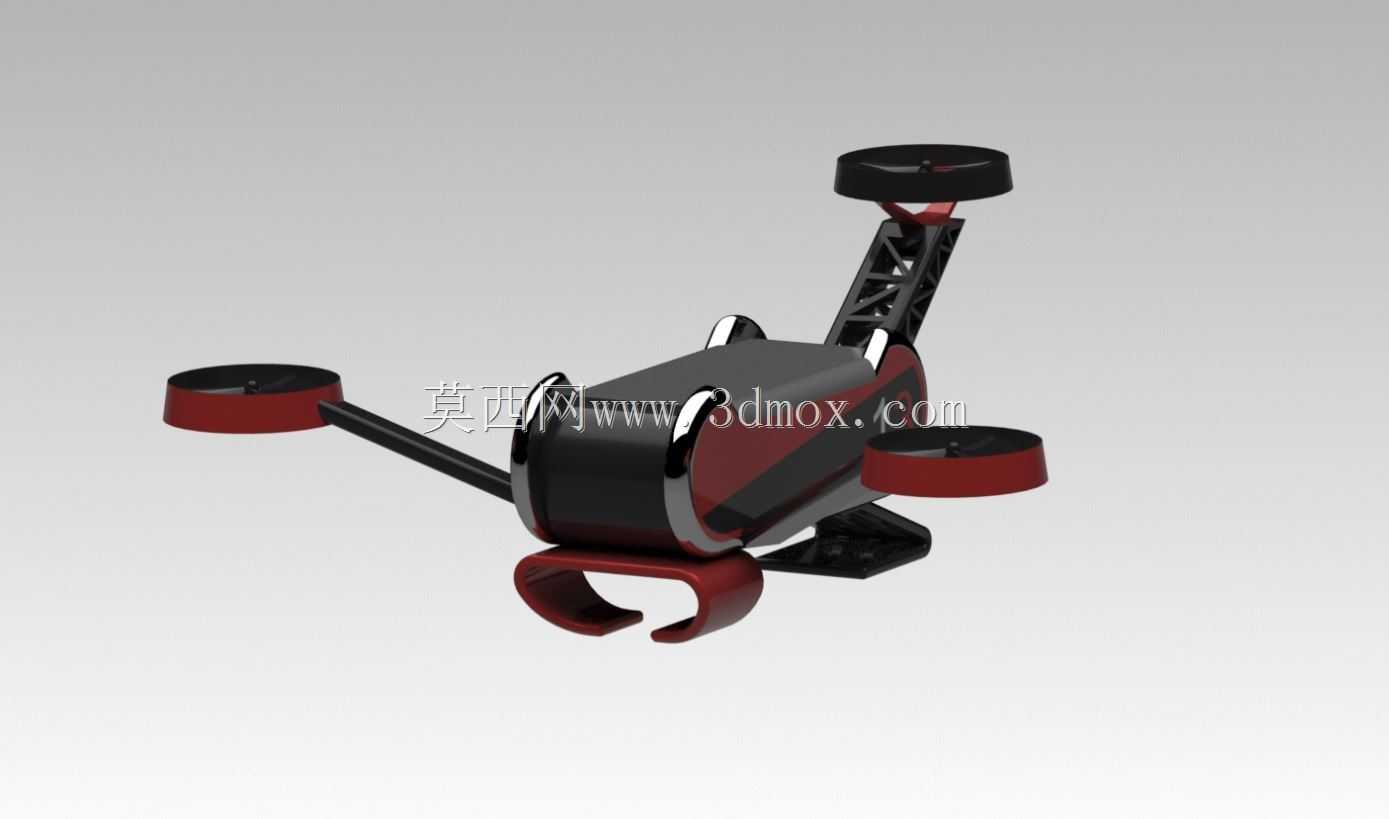

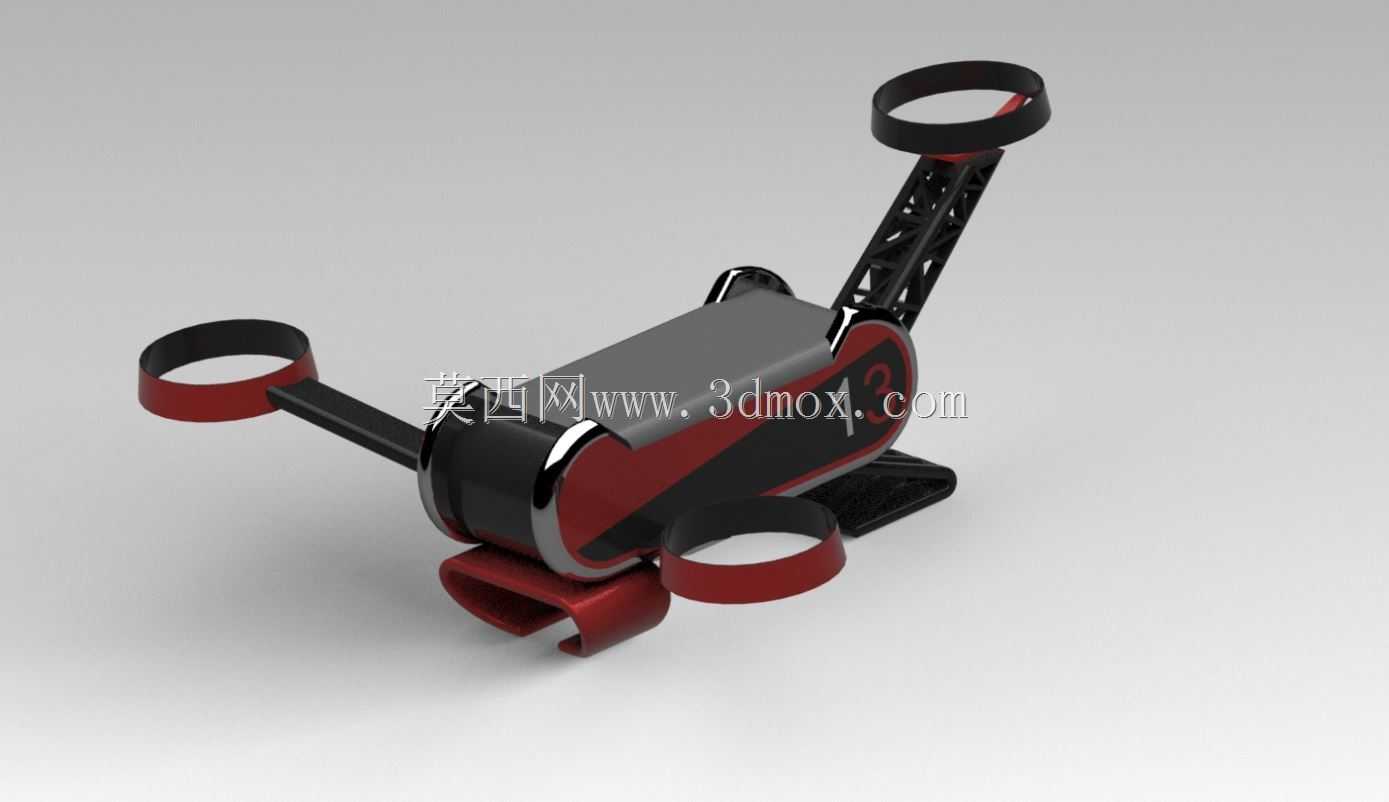

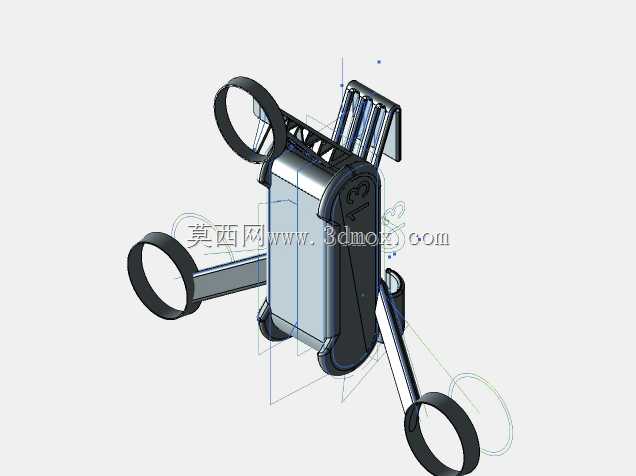

这款三旋翼布局的飞行器在结构设计上跳出了常规航拍无人机的框架，将机身中部的冗余空间整合为独立内置存储舱，可适配小型应急物资、特种检测传感器或额外机载电池的搭载需求，在城市应急巡查、林区植被监测、狭小空间管线巡检等场景下，无需额外挂载外置吊舱即可完成载荷携带，避免了外置挂载带来的风阻提升与飞行姿态干扰问题。从结构布局来看，三个旋翼臂采用非对称分布设计，其中尾部旋翼臂设置独立倾角调节结构，可通过舵机驱动调整尾部旋翼的推力方向，抵消三旋翼布局天然的反扭矩差，相比常规四旋翼机型减少了一套动力系统的重量占比，同时保留了垂直起降、定点悬停的核心飞行特性。机身主体采用流线型包覆设计，存储舱设置在机身重心位置，舱门采用快拆卡扣结构，可在地面快速更换搭载的载荷模块，不会因为载荷装载改变整机的重心配平区间，降低飞控系统的姿态修正负荷。旋翼臂与机身主体采用快拆插接结构，接口处设置定位销与锁紧卡扣，拆解后可收纳进尺寸更小的携行箱，单人即可完成外场作业的携行与快速组装。旋翼端的保护座采用高韧性工程塑料材质，在低空贴附作业、近距离接触检测目标时，可避免旋翼直接碰撞障碍物造成的桨叶断裂或机身侧翻。设计过程中针对存储舱的密封性能做了适配处理，舱体接缝处设置嵌入式密封胶条，可在小雨天气下执行外场作业，避免舱内搭载的电子元件、纸质应急物资被雨水侵蚀。整机的动力线路与信号线路全部集成在旋翼臂内部的走线槽内，没有外露线束，既降低了飞行过程中的线束风阻，也避免了低空穿梭时线束被树枝、管线勾挂造成的飞行故障。起落架采用弧形弹性结构设计，着陆时可通过自身形变吸收冲击能量，无需额外加装阻尼减震结构即可在硬质地面、平整草地完成平稳起降，存储舱底部与起落架最低点预留了足够的安全间隙，即使在略有起伏的地面着陆，也不会出现舱体磕碰地面的问题。
