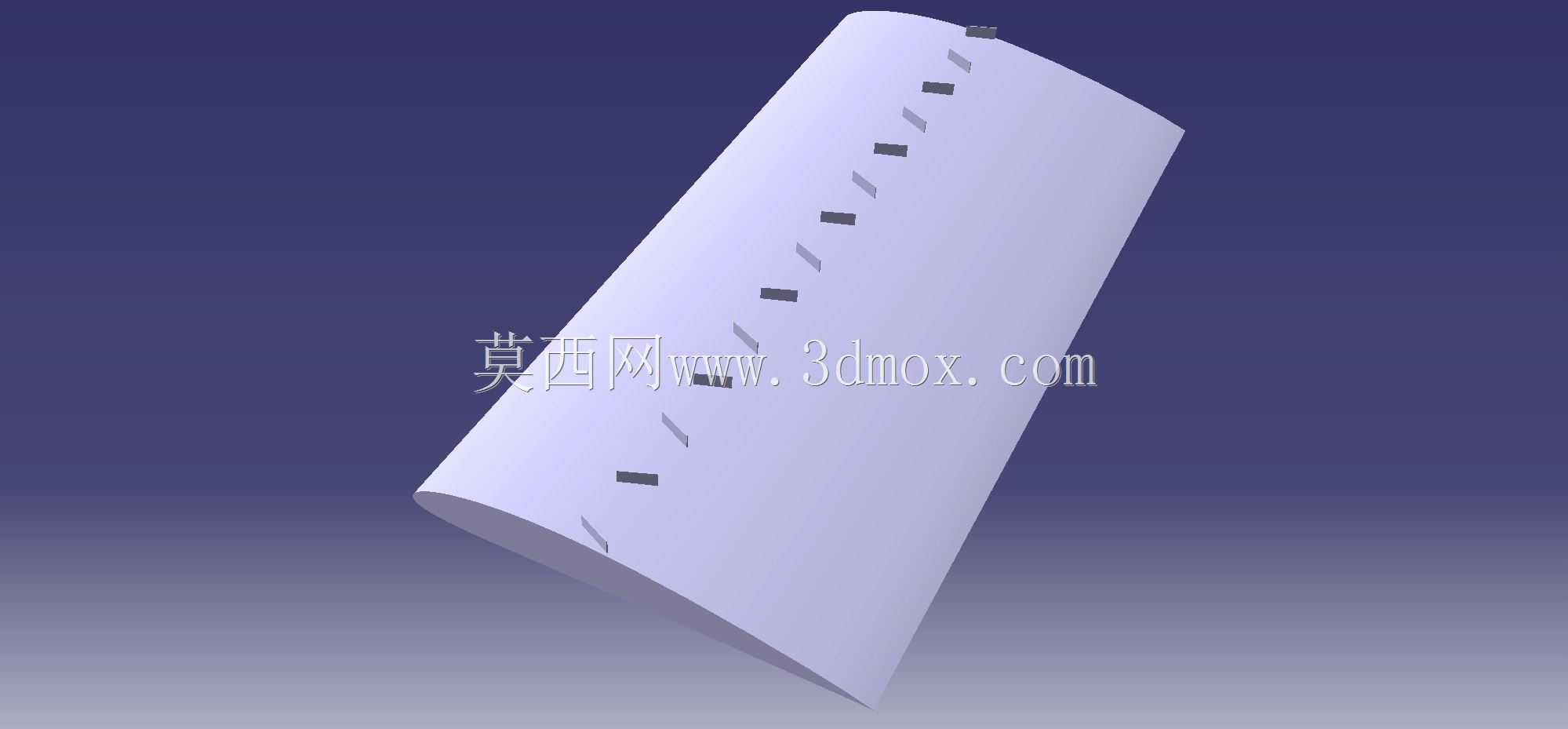

NACA4412翼面附涡流发生结构设计

在低速固定翼飞行器的翼面气动设计环节，附面层分离带来的失速风险始终是结构设计阶段需要重点攻克的问题，这套带涡流发生器的NACA4412翼段结构，正是针对低速飞行工况下的翼面气流控制需求完成的结构设计。从实际应用场景来看，这类翼段结构多用于轻型通航飞机、低速无人机的主翼面设计，也可作为风洞试验段的标准验证件，用于校验不同涡流发生器布局的气动增益效果。设计过程中首先以标准NACA4412翼型的坐标曲线为基准，完成基础翼面的曲面构建，翼型的最大厚度位置、弯度分布完全符合低速翼型的气动设计规范，保证基础翼面本身的升阻特性满足常规飞行要求。涡流发生器的布置没有采用等距均匀排布的常规方案，而是结合翼面展向的压力分布梯度，从翼根到翼尖逐步调整发生器的安装间距与偏转角度，每片发生器的高度控制在当地附面层厚度的1.2倍左右，避免过高的结构带来额外的寄生阻力，同时保证产生的尾涡能够有效搅混附面层内的低能气流与外层高能气流，推迟大迎角下的气流分离。从安装边界来看，这套翼段的弦长、展长尺寸适配多数轻型飞行器的主翼分段结构，涡流发生器采用与翼面一体化的曲面贴合设计，安装基面完全匹配翼面的局部曲率，不需要额外对翼面做二次修形就可以完成装配，发生器的片体厚度控制在合理范围，既保证结构强度满足飞行工况下的气动载荷要求，也不会因为结构过厚产生额外的激波阻力。在功能特性上，这套结构能够在迎角超过基础翼型临界失速迎角3-5度的工况下，依然维持翼面的大部分升力系数，同时降低翼面的压差阻力，对于提升飞行器的低速起降性能、大迎角机动能力有明确的作用。设计阶段也充分考虑了实际加工的可行性，翼面主体曲面与涡流发生器的连接位置做了顺滑的圆角过渡，避免出现应力集中的问题，不管是采用复合材料铺层成型还是金属铣削加工，都能够直接基于该三维结构完成工艺路径的编制，不需要额外做结构的工艺性修正。
