带火箭助推装置的固定翼无人机结构设计

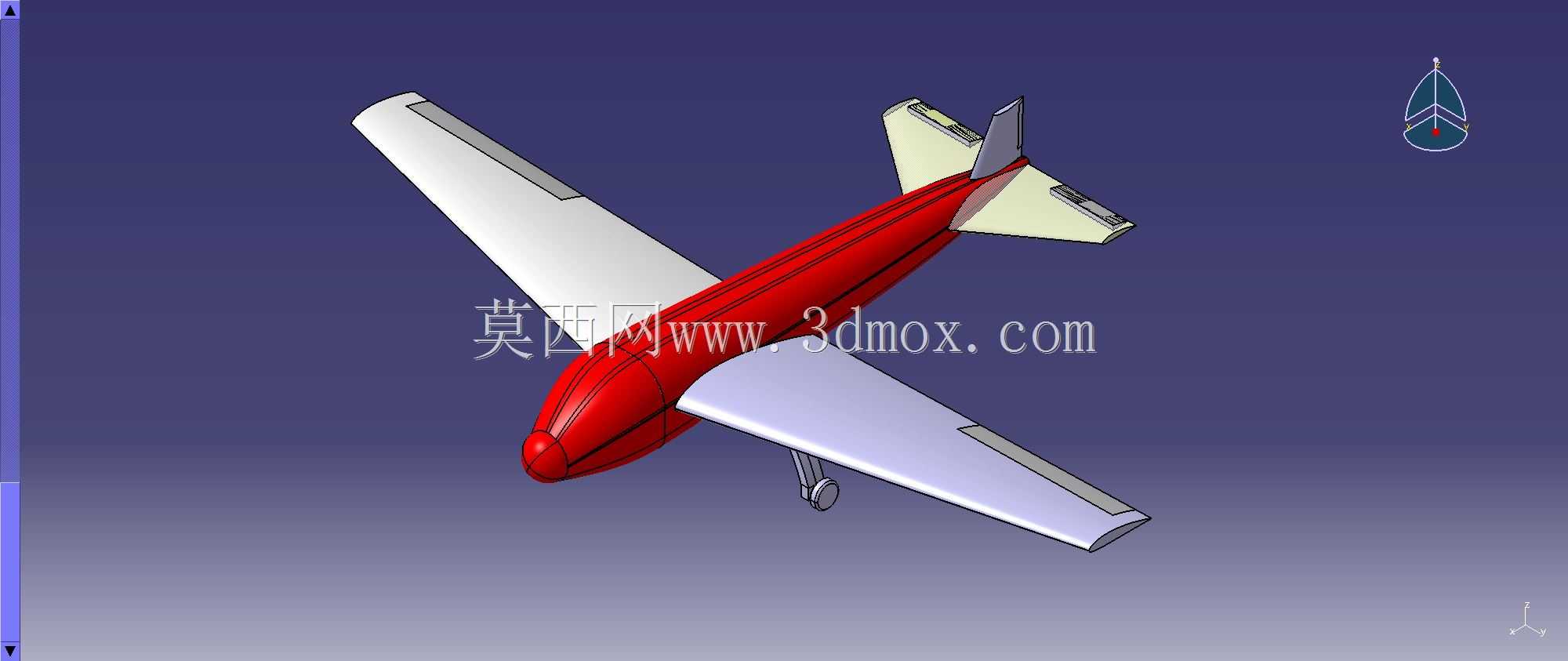

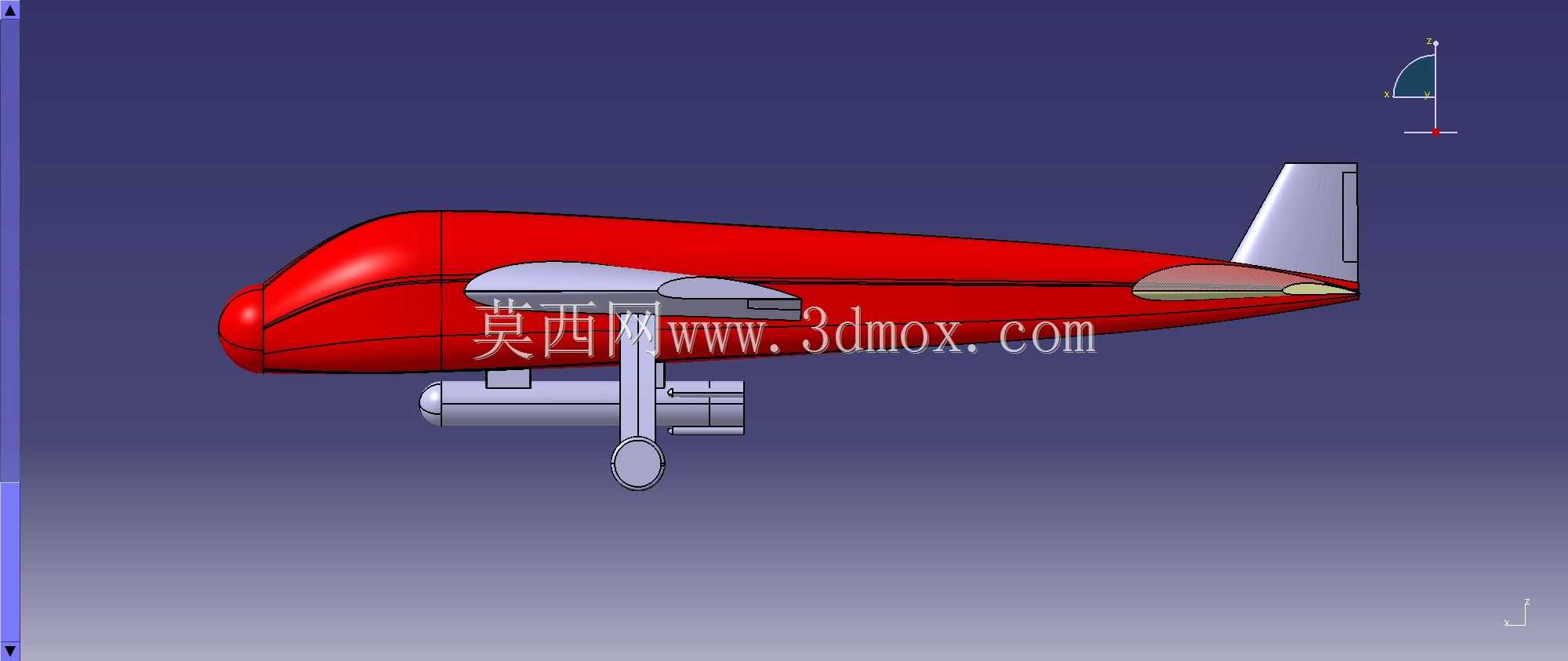

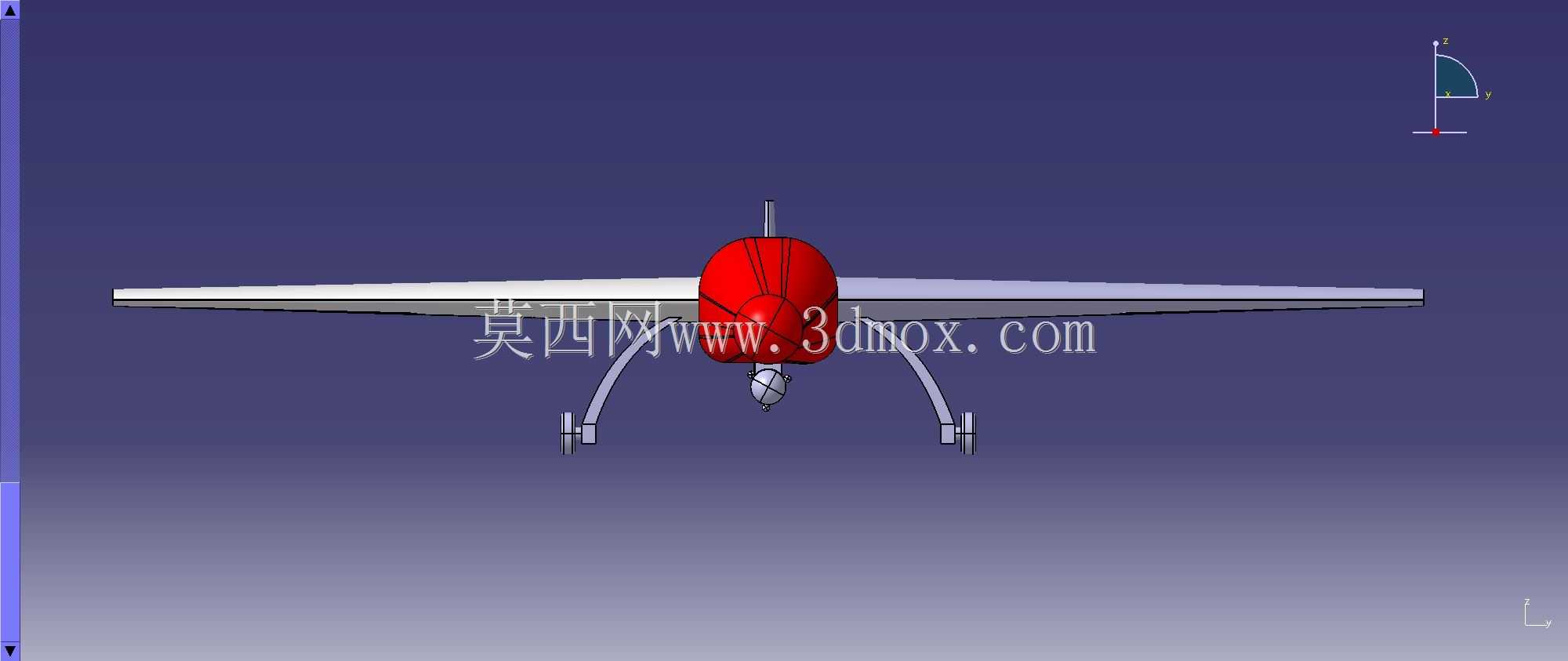

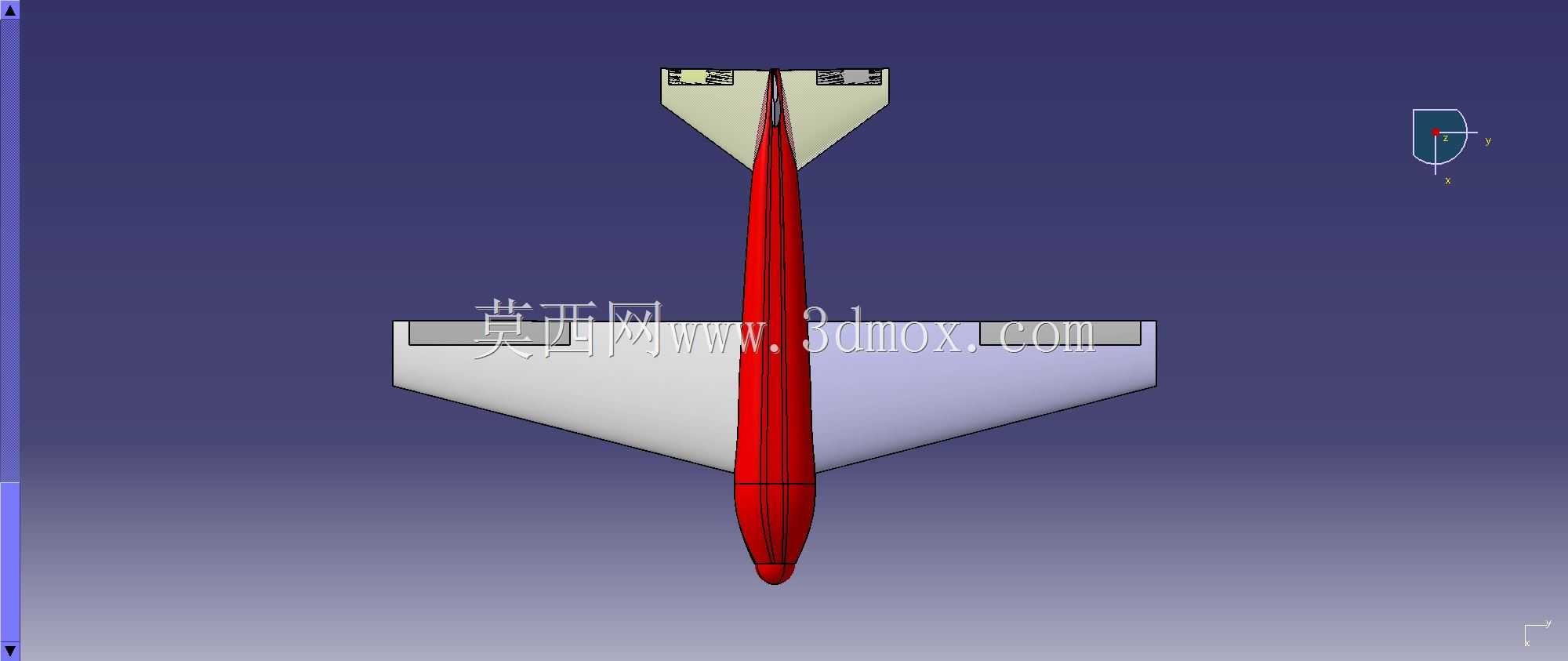

这款带火箭助推的固定翼无人机，主要适配无长距离跑道的野外作业场景，在应急测绘、边境巡检、灾情快速勘察等场景中，可依托火箭助推实现零长发射，不需要依赖专用起降场地，能在山地、舰船甲板、临时平整的小块空地完成起飞动作，解决传统固定翼无人机对起降条件要求高的痛点。从结构设计逻辑来看，整体采用流线型纺锤机身，机头做圆弧钝化处理，既可以降低高速飞行时的空气阻力，也能为前端任务载荷预留足够的安装空间，机身中段设置承力隔框，将机翼安装座、火箭助推挂架、燃油/电池舱的受力点统一整合到主承力结构上，避免飞行过程中出现应力集中导致结构失效。机翼采用上单翼布局，翼型选用低速高升力翼型，在保证巡航阶段升阻比的同时，也能让助推起飞阶段更快获得足够升力，机翼与机身的连接采用快拆结构设计，方便运输状态下快速拆解收纳，外场作业时不需要复杂工具即可完成整机组装。尾翼采用常规垂直尾翼加水平尾翼的布局，垂尾后缘设置方向舵面，平尾后缘设置升降舵面，舵面与机身内部舵机的连接采用摇臂加连杆的硬连接结构，减少传动间隙，提升飞行操控的响应精度。机身腹部的火箭助推挂架设计有独立的承力支柱，挂架位置经过重心配平计算，确保火箭点火助推阶段的推力线与整机重心匹配，不会出现起飞阶段抬头过大或者低头栽地的姿态异常，助推器采用侧向快锁结构，助推燃料耗尽后可自动与机身分离，不会增加巡航阶段的飞行阻力。从安装边界来看，机身内部的航电舱预留了标准的设备安装导轨，可适配不同规格的飞控、数传、图传设备，机翼下方预留了小型任务载荷挂点，可根据作业需求挂载小型摄像设备、大气采样装置等任务模块，整机结构的受力校核覆盖了助推起飞大过载、巡航平飞、机动转弯、降落滑跑等全工况载荷条件，各部件的连接位置均设置了防松保险结构，避免飞行过程中出现连接松脱的故障。设计过程中针对机翼、机身、尾翼、火箭挂架的受力情况做了逐一的手工计算校核，确保各部件的结构强度满足使用要求，同时尽可能控制整机结构重量，提升有效载荷占比。
