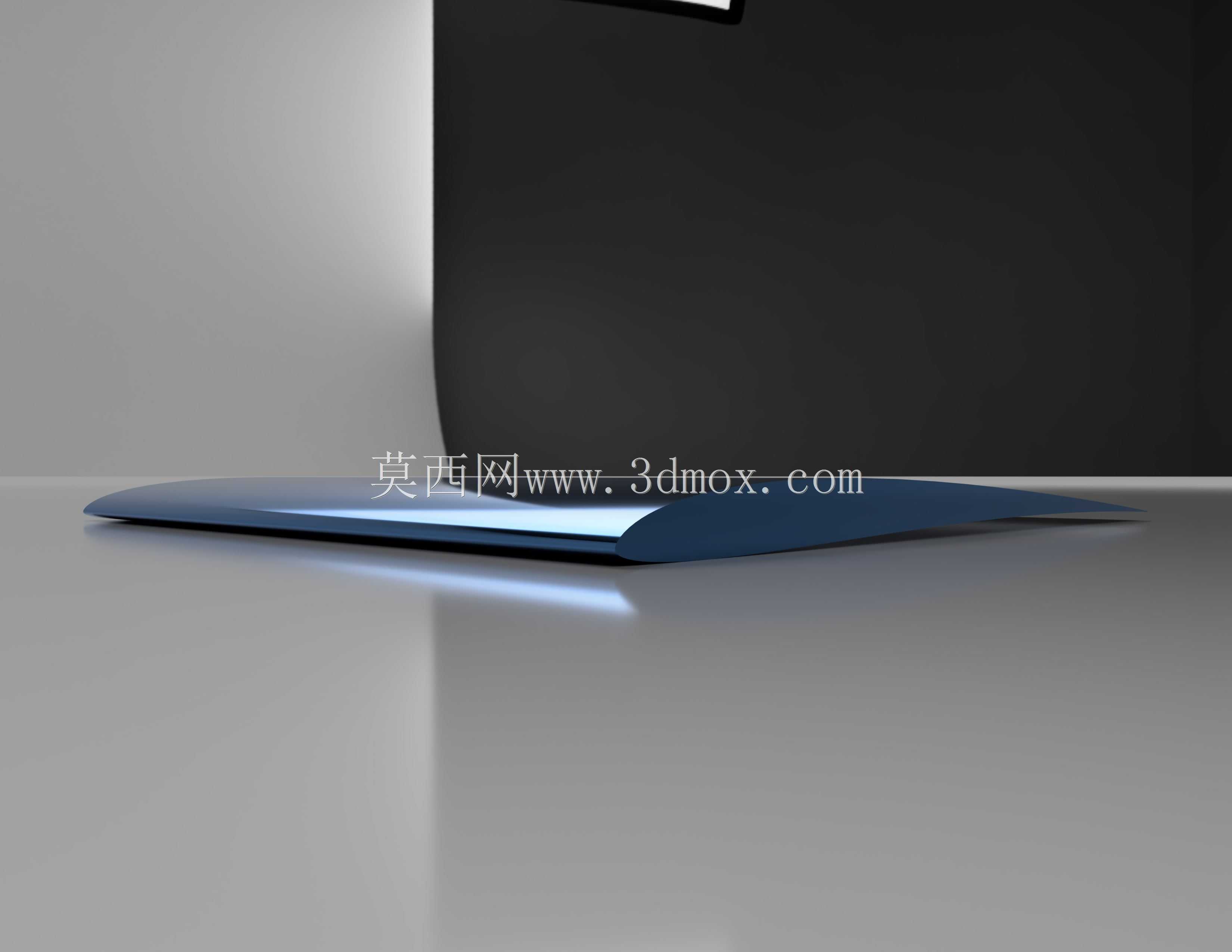

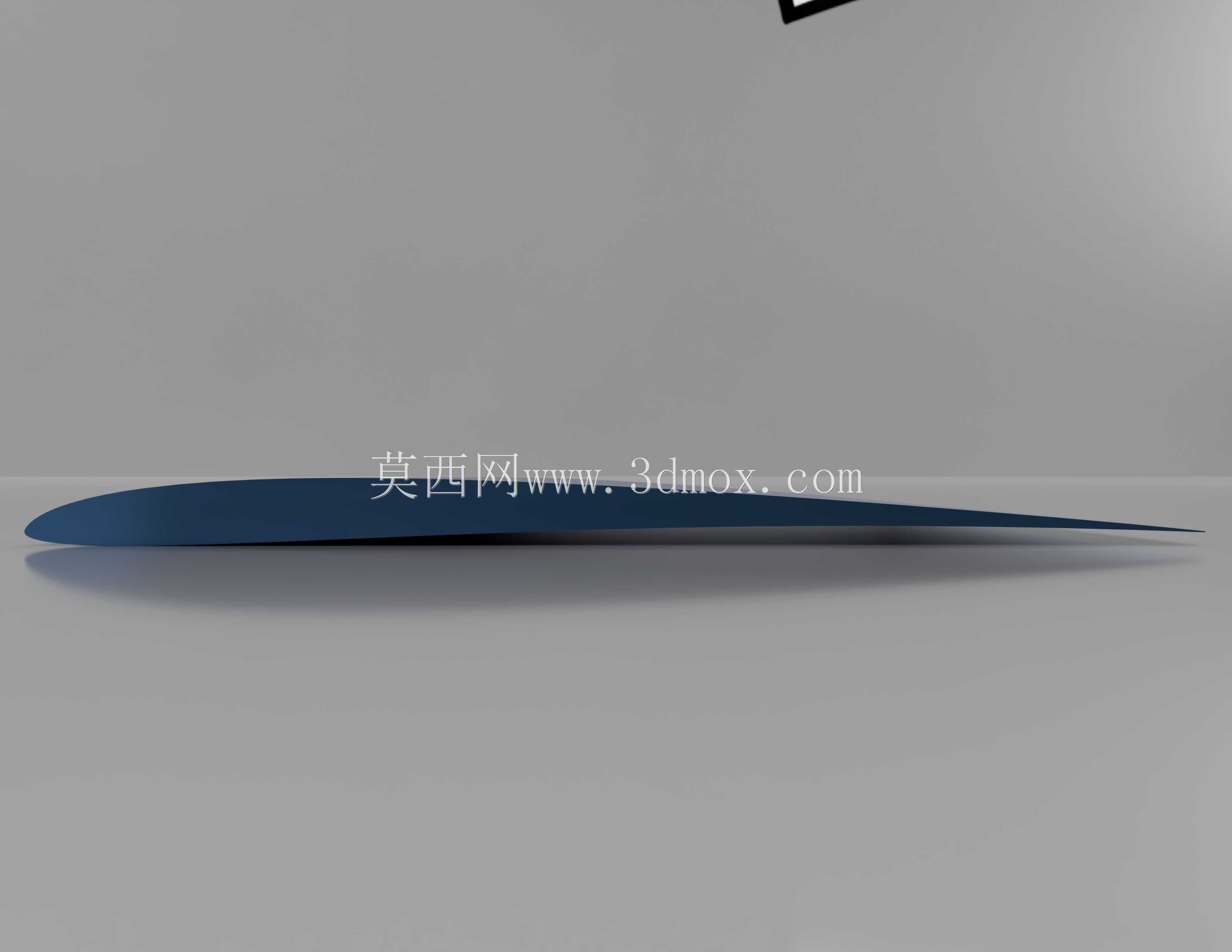

航空用AG14翼型曲面结构设计

在低速通用航空飞行器、小型固定翼无人机以及航模运动器材的结构设计环节，翼型的选型与曲面重构直接决定了整机的升阻比特性、低速操纵稳定性以及不同迎角下的气动表现，AG14翼型正是面向这类低速飞行场景优化的典型低速高升力翼型。从实际工程应用的场景来看，这类翼型常被用于起飞重量在20kg以内的小型固定翼无人机、训练用初级航模以及部分轻型载人飞行器的外翼段设计，尤其适配飞行速度在30m/s到70m/s区间的低空作业场景，比如农林植保巡检无人机、航空测绘无人机以及青少年航空航天模型竞赛用机的机翼设计，能够在较低的起飞滑跑速度下提供足够升力，同时在大迎角飞行状态下延缓气流分离，降低失速风险。从结构设计思路来看，AG14翼型的曲面构建严格遵循低速翼型的气动设计逻辑，翼型最大厚度位置相对靠前，约在弦长30%的位置，能够在保证机翼内部结构容纳空间的前提下，让翼面上下表面的压力差分布更平缓，减少翼面附面层的气流分离趋势；翼型前缘采用了适度的钝头设计，相比尖锐前缘的高速翼型，在低速大迎角状态下不容易出现前缘气流突然分离的问题，提升了低速飞行的操纵冗余度；后缘则采用了渐进收窄的薄型设计，能够减少翼型尾部的涡流阻力，提升巡航状态下的气动效率。在实际建模过程中，翼型的曲面光顺度是核心控制指标，需要通过多段样条曲线拟合翼型的上下翼面坐标点，保证曲面的G2连续，避免出现局部曲率突变导致的气动阻力激增，同时要兼顾机翼内部的结构安装边界：翼型内部需要预留足够的空间容纳翼肋、翼梁的安装位，以及小型无人机的舵机、走线通道等结构，因此在曲面建模时不能只追求气动外形的理论精度，还要结合实际结构的安装尺寸要求，对翼型内部的实体结构做合理的厚度预留，比如翼梁所在的弦向位置，翼面上下蒙皮的间距要满足翼梁的型材安装尺寸，前缘位置的蒙皮曲率要兼顾防冰结构（如果是载人轻型机）或者防撞缓冲结构的安装空间。从安装适配的角度来看，这类翼型的机翼与机身的对接段需要做合理的翼根整流过渡，避免翼身结合处出现气流干扰，建模时需要保证翼根端面的安装基准面与机身机翼对接框的安装面完全贴合，翼型的弦线与机身水平基准线的安装角需要根据整机的重心配平要求做微调，通常安装角控制在2度到4度之间，能够保证巡航状态下机身处于最小阻力姿态。另外在实际工程应用中，这类翼型的加工适配性也需要在建模阶段提前考虑，比如如果采用泡沫芯加蒙皮的航模加工工艺，翼型曲面的分模面要设置在翼型最大厚度位置，方便模具脱模；如果采用复合材料热压罐成型工艺，翼面的曲面曲率变化要均匀，避免出现局部曲率过小导致的复合材料铺层褶皱问题。
