带螺纹端轴类机械零件工程设计方案

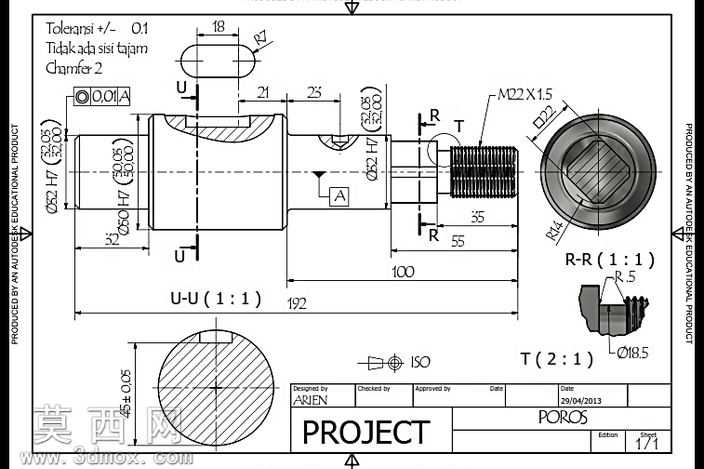

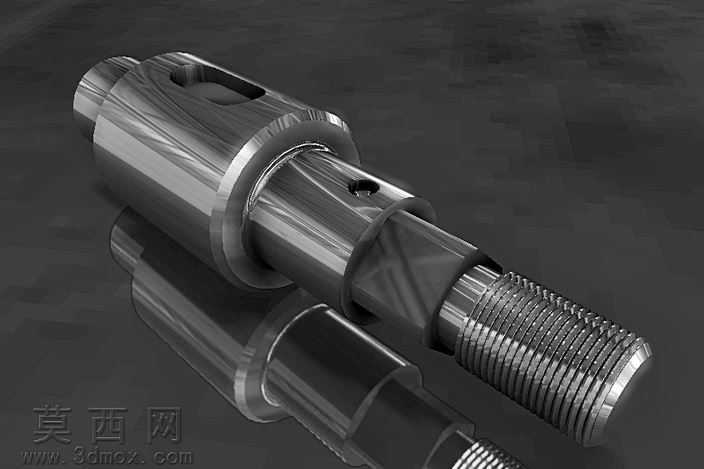

本作品为典型轴类机械零件的三维建模设计成果，建模过程严格遵循机械制图规范与机械加工工艺要求，首先依据工程图纸标注的尺寸参数进行基础草图绘制，以零件回转轴线为基准，依次绘制各轴段的外轮廓截面，通过回转特征生成零件主体结构，保证各轴段直径、长度尺寸与图纸标注完全一致，其中包含Φ22H7、Φ25H7等公差配合轴段，建模时严格保留公差要求对应的尺寸精度，为后续工程出图与加工仿真提供准确的模型基础。针对零件上的特殊结构，建模时采用分步特征创建的方式：端部M22×1.5外螺纹结构通过螺旋线扫描切除生成标准牙型，保证螺纹参数符合公制螺纹规范；轴身位置的键槽结构通过草图绘制键槽轮廓后拉伸切除生成，键槽的宽度18mm、深度及位置尺寸严格匹配图纸标注，同时对键槽边缘做R2倒角处理，符合零件加工的倒角工艺要求；轴端的方形内凹结构通过拉伸切除与圆角特征组合创建，R4圆角与R5圆角的尺寸完全对应图纸标注，保证结构的工艺合理性。模型创建过程中对各轴段衔接处的轴肩做了规范的圆角与倒角处理，其中图纸标注的Chamfer2倒角统一采用2mm×45°的倒角参数，避免轴肩处的应力集中问题，同时符合机械零件的装配导向需求。材质设置上为零件赋予了常用的45号结构钢材质，调整材质的粗糙度、金属反光度参数，渲染时采用正交视图与剖面视图结合的展示方式，其中U-U剖面视图清晰展示了键槽与轴身的内部结构关系，R-R局部放大视图、T局部放大视图分别对应螺纹端与轴肩过渡位置的细节结构，完整呈现零件的所有设计细节。设计思路上以满足零件的装配与使用需求为核心，所有结构尺寸均参考机械设计手册的规范要求，公差标注严格遵循ISO标准，形位公差部分的同轴度要求在建模时通过基准轴约束保证各轴段的同轴度精度，为后续的有限元分析、数控加工编程提供可靠的三维模型基础，模型结构完整无缺失特征，所有尺寸可直接对接加工生产环节。
