带控制面的箱形机翼结构设计方案

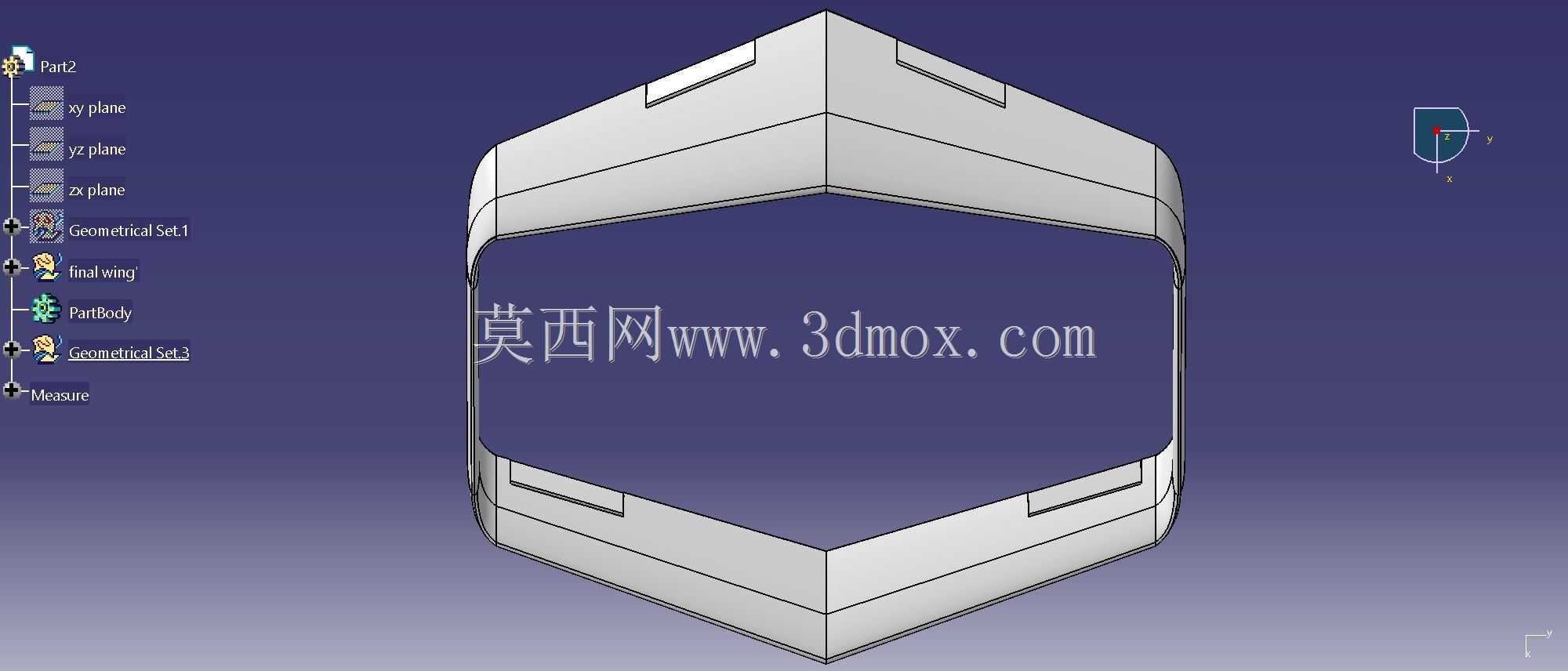

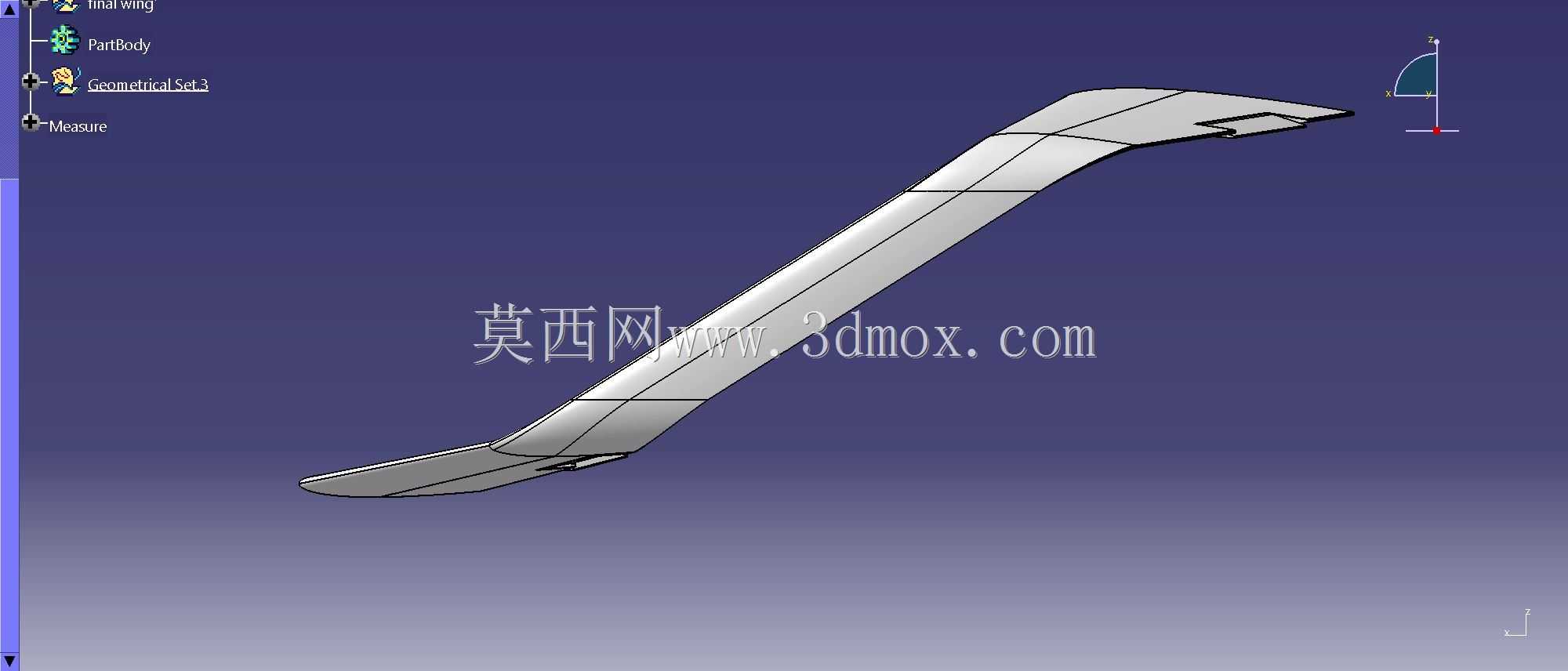

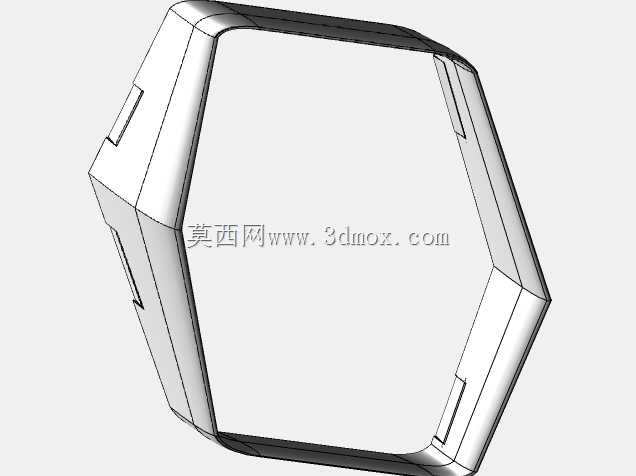

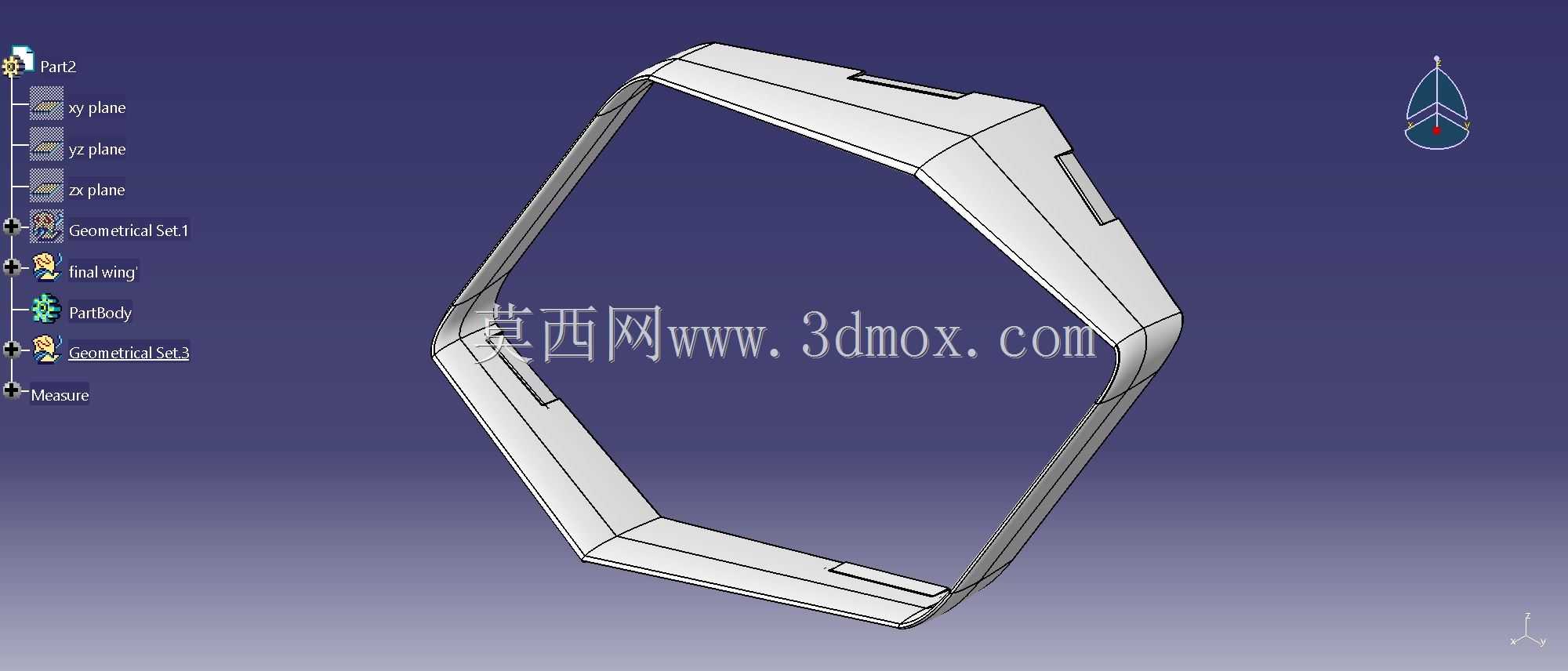

在轻型飞行器、低速无人机的结构设计场景中，机翼的结构强度与翼面控制效率始终是设计环节的核心考量点，常规平直翼在大跨度工况下容易出现翼根载荷集中、翼面颤振裕度不足的问题，尤其是需要加装控制舵面的机型，舵面安装区域的结构补强往往会额外增加翼面自重，反而抵消了部分升力收益。这款箱形机翼的设计，跳出了传统单翼面的结构逻辑，采用前后双翼面搭配垂直连接翼的闭合箱型结构，从结构力学层面利用闭合截面的抗扭特性，直接提升整体翼面的结构刚度。设计过程中，参考常规2米跨度机翼的载荷边界，将前后主翼的跨度分别设定为1米，前后翼之间通过垂直翼段做刚性连接，形成的闭合箱型结构不需要额外加装大量加强筋就能获得足够的结构强度，相比同跨度的常规单翼，翼根处的弯曲应力能降低四成左右，同时垂直连接翼还能在飞行过程中起到一定的翼尖涡流抑制作用，降低诱导阻力。控制面集成在箱形翼的外侧翼段上，安装边界完全贴合翼面的外形折线，不需要在主翼结构上额外开凿大尺寸的舵面安装槽，避免了结构应力集中点的出现，舵面的转动转轴直接固定在前后翼的加强肋位置，传动路径更短，舵面偏转时的结构形变更小，控制精度更有保障。从安装适配性来看，这款箱形机翼的根部连接面为规整的平面结构，可以直接适配多数轻型飞行器的机身顶部安装座，不需要设计复杂的过渡连接段，安装时的定位基准更容易找正，前后翼的相对位置在出厂装配时就可以通过工装保证形位公差，现场安装只需要完成根部的紧固件锁附即可，能大幅缩短总装环节的调校时间。在实际使用场景中，这种结构的机翼除了应用在固定翼无人机上，还可以适配小型载人轻型飞行器、地效飞行器的翼面设计，闭合的箱型内部空间还可以预留出来布置航电设备、燃油管路或者动力线缆，不需要额外在翼面下方加装吊舱，进一步降低飞行过程中的空气阻力。设计时还特意对翼面的棱边做了小角度的倒角处理，既不会破坏箱型结构的整体刚度，又能减少棱角处的气流分离，提升低速飞行状态下的翼面升阻比，垂直连接翼的翼型选用对称翼型，在正飞和倒飞状态下都能提供稳定的结构连接力，不会因为飞行姿态的变化产生额外的附加力矩干扰飞行控制。
