航空飞行器箱翼内部肋梁支撑结构设计

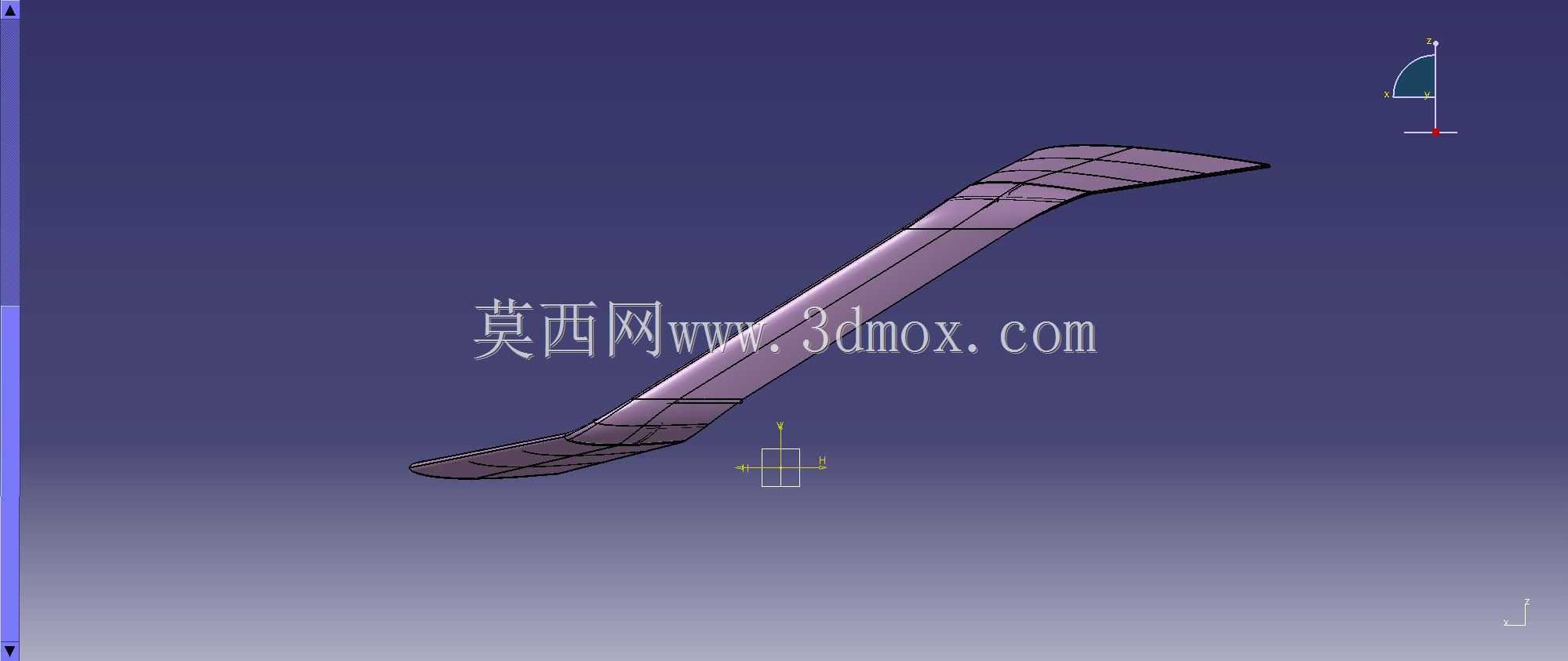

　　在低空通用飞行器、小型电动无人机以及特种巡飞类航空装备的结构设计环节，箱翼构型的内部承力结构一直是兼顾气动效率与结构强度的核心设计难点，不同于常规平直翼、后掠翼的单梁式或多梁式布局，箱翼通过上下翼面与端板形成闭合的盒式承力框架，其内部的肋、梁布置逻辑直接决定了整翼的载荷传递效率、气动外形保持能力以及整机重量控制水平。这套内部结构的设计核心，是让翼肋与翼梁的安装基准完全贴合箱翼内表面的气动型面，从根源上避免传统翼型结构中蒙皮与骨架贴合间隙带来的气动外形偏差、局部应力集中问题。

　　从实际工程应用场景来看，这类箱翼结构多用于长航时低空巡航无人机、小型载人通用飞行器的升力面设计，相比传统单翼布局，箱翼的闭合结构能够大幅提升翼面的抗弯、抗扭刚度，在相同翼展、相同起飞重量的前提下，能够降低翼面结构的材料用量，同时减少飞行过程中的翼面颤振风险。在实际作业场景中，搭载这类箱翼结构的飞行器，能够在山地阵风、沿海高盐雾大风环境下保持更稳定的飞行姿态，翼面不会因为交变气动载荷出现过大的弹性形变，保证航迹控制精度，这对于测绘巡检、农林植保、应急通信中继等对飞行稳定性要求较高的作业场景尤为重要。

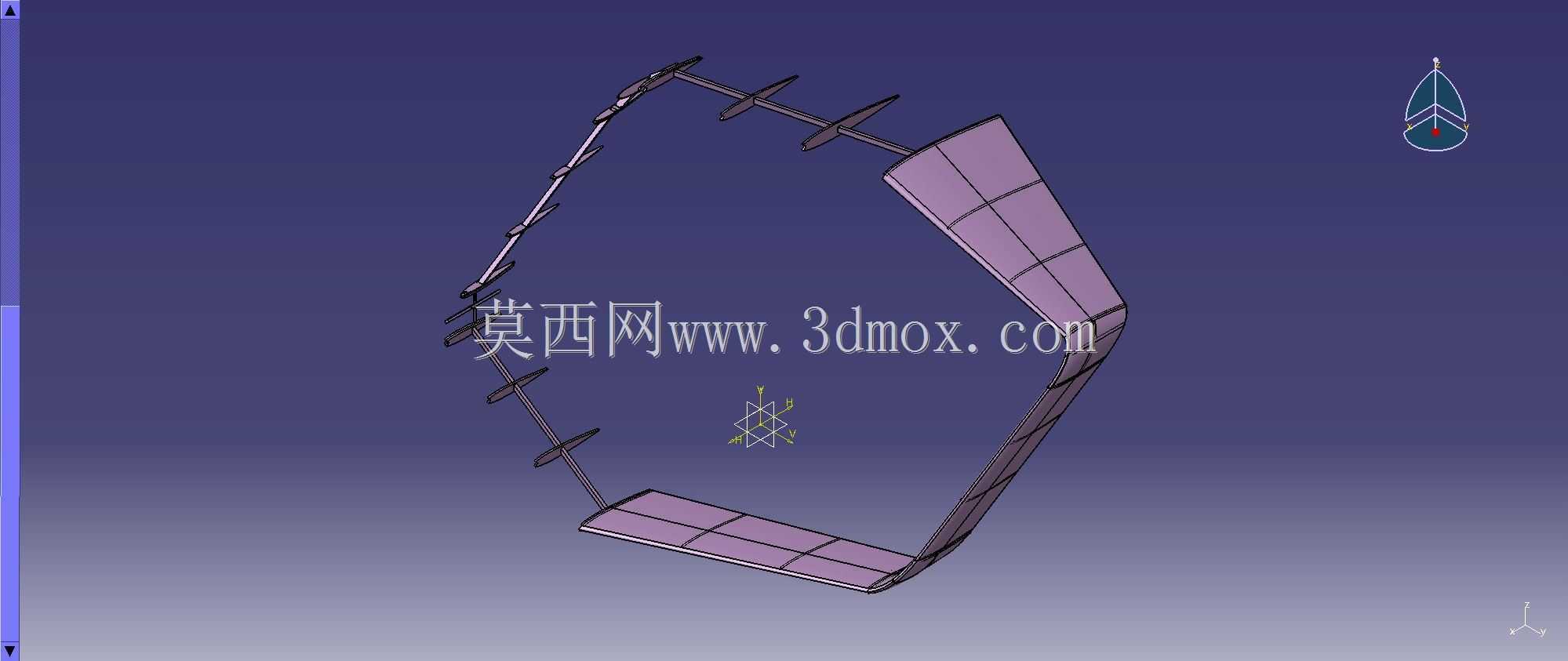

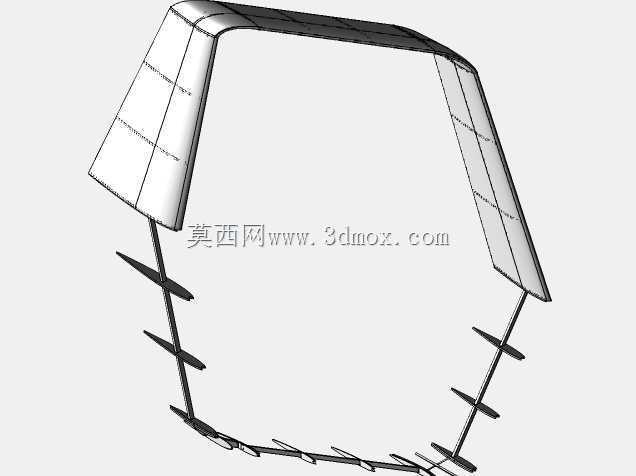

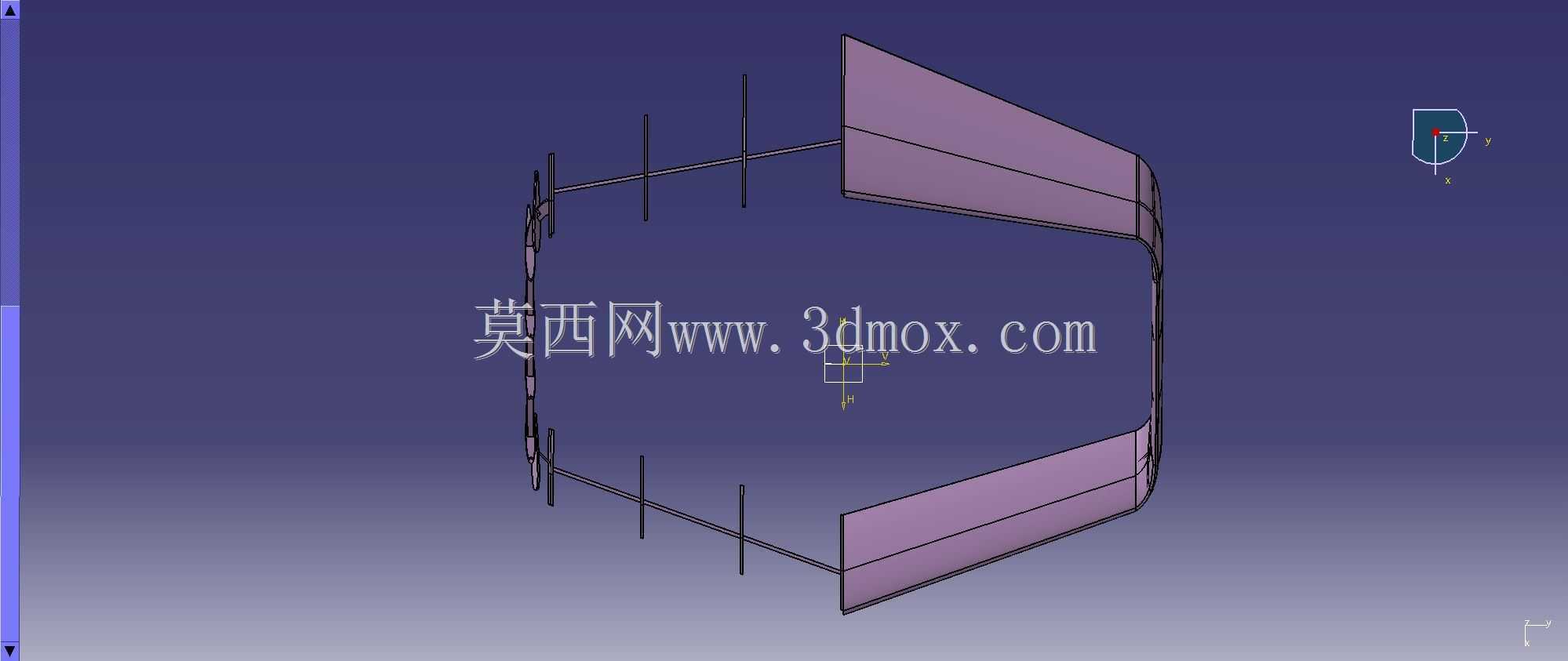

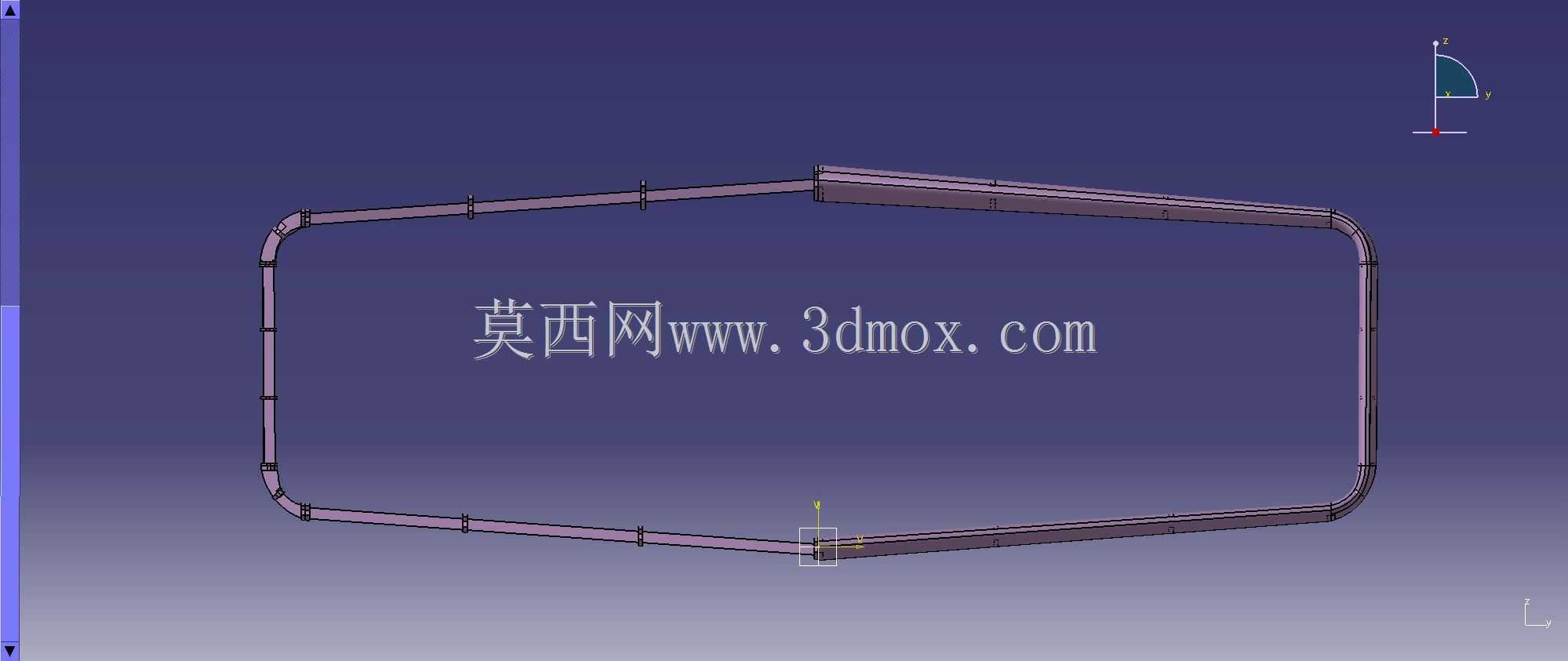

　　在功能特性层面，这套内部结构的翼肋主要承担维持翼面气动剖面形状的作用，每一片翼肋的外缘轮廓都完全匹配对应位置的箱翼内表面型值点，安装后能够为蒙皮提供连续的支撑点，避免蒙皮在气动吸力作用下出现局部凹陷鼓胀，破坏翼面的层流流动状态；而翼梁作为主要的纵向承力构件，沿着箱翼的展向连续布置，将翼面承受的气动升力、机动过载载荷传递到机身连接接头位置，同时承担翼面起降、机动过程中的弯曲与扭转载荷。不同于传统翼型的梁架布置，箱翼的上下翼面梁架通过端肋形成闭合的传力路径，相当于把传统开放式的翼面承力结构变成了封闭的盒型梁结构，整体抗扭刚度能够提升40%以上，在相同载荷工况下，梁架的截面尺寸可以做得更小，进一步降低结构重量。

　　设计思路上，这套结构完全遵循“基准统一、传力直接”的航空结构设计原则，所有肋、梁的定位基准都直接取自箱翼的内气动表面，没有额外引入中间装配基准，从建模逻辑上就减少了装配累积误差的来源。在建模过程中，首先通过气动计算得到箱翼的内外型面网格，提取内表面的型值点作为肋、梁外缘轮廓的设计基准，每一个肋位的剖面都垂直于翼面的展向基准轴，保证翼肋安装后能够与蒙皮内表面完全贴合，不需要额外的填隙垫片进行补偿；翼梁的布置则沿着翼面的应力流线方向，避开了翼面的设备安装走线空间，同时在翼根与机身连接的位置做了局部的加强筋布置，将集中载荷分散到相邻的3-5个翼肋上，避免连接位置出现局部应力过大导致的结构疲劳问题。

　　从安装边界与尺寸适配角度来看，这套内部骨架的所有构件外缘都与箱翼蒙皮内表面保留了统一的胶接间隙，间隙值控制在0.15mm-0.2mm之间，既能够满足结构胶的涂覆厚度要求，又不会因为间隙过大导致胶层受力不均出现脱粘风险。翼肋与翼梁的连接采用角片铆接的方式，连接孔位的位置度公差控制在0.1mm以内，保证装配过程中不需要强制修配就能够完成定位；整个骨架的装配基准面设置在翼根的连接端面上，与机身接头的安装平面完全贴合，翼面的展长、弦长方向的安装偏差能够控制在0.3mm以内，保证左右双翼的对称性，避免飞行过程中出现升力不对称导致的滚转力矩。在实际装配过程中，这套骨架可以先在型架上完成预组装，再整体与蒙皮进行胶接固化，不需要在蒙皮上开设过多的工艺孔，能够有效保证蒙皮的气动完整性，减少飞行过程中的阻力增量。

　　在结构细节处理上，所有肋、梁的构件边缘都做了R2的圆角过渡，避免尖锐边角导致的应力集中，同时在翼肋上开设了统一规格的减轻孔与走线孔，减轻孔的位置经过拓扑优化，避开了翼肋的主传力路径，在保证结构强度的前提下尽可能降低构件重量；走线孔的边缘都加装了橡胶护圈，避免飞行过程中内部线缆与金属结构摩擦出现绝缘层破损。翼梁的截面采用“匚”型截面设计，相比实心矩形截面，在相同截面惯性矩的前提下，重量能够降低60%以上，同时截面的开口方向朝向翼面内部，方便后续机载设备、线缆的安装固定，不需要额外在梁上焊接安装支架。

　　对于结构设计从业者来说，这类箱翼内部结构的建模难点在于肋梁轮廓与气动型面的匹配度，很多新手设计师在建模时容易直接采用等距偏移的方式生成肋梁外缘，忽略了翼面不同弦向位置的曲率变化，导致最终装配时出现局部间隙过大或者干涉的问题，而这套结构在设计时直接采用内表面投影切割的方式生成每一个肋、梁的安装轮廓，从建模逻辑上保证了构件与蒙皮的贴合精度，能够大幅减少后续生产装配环节的修配工作量，缩短产品的研发迭代周期。在实际测试环节，采用这套内部结构的箱翼，在1.5倍最大过载的静力测试中，翼尖最大形变量仅为同重量传统单翼结构的35%，结构剩余强度系数达到1.8，完全满足轻型航空装备的结构强度设计要求，同时翼面的固有频率避开了发动机的常用工作转速区间，能够有效避免飞行过程中的共振问题，提升整机的飞行可靠性与结构使用寿命。
