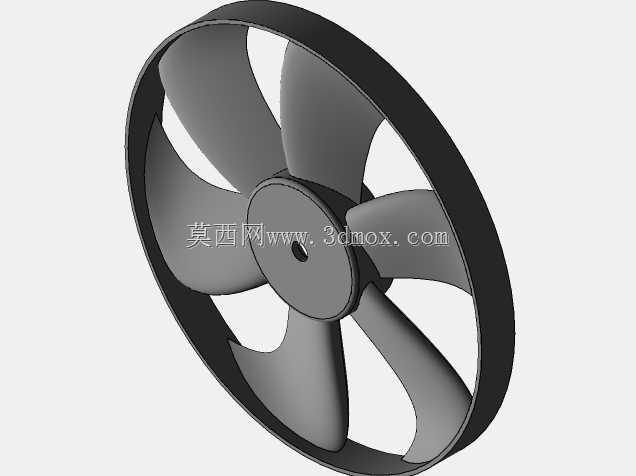

带防护外圈六叶轴流空气螺旋桨结构

这类带外圈的六叶空气螺旋桨，常被应用在小型通风散热、低压送风类设备中，比如机柜散热单元、小型风冷装置、家用通风设备的动力送风端，和无外圈的螺旋桨相比，外围的环形护圈一方面能约束叶尖的气流紊流，降低叶尖涡带来的能量损耗，提升送风效率，另一方面也能避免运转过程中叶片剐蹭周边构件，同时起到防护作用，防止异物直接接触高速转动的叶片。从结构设计来看，六片叶片沿轮毂周向均布，相比三叶、四叶结构，相同转速下能输出更均匀的风压，气流脉动更小，运转时的振动和噪音也更容易控制，适合对送风稳定性有要求的场景。叶片采用翼型截面设计，从根部到叶尖的弦长、扭转角呈渐变过渡，根部和轮毂衔接处做了大圆角过渡，避免应力集中，提升长期运转的结构强度，轮毂中心预留的安装孔可适配标准电机轴，孔位周边的凸台结构能保证和电机轴的配合定位精度，减少运转时的径向跳动。外围的环形护圈和叶片叶尖保留极小的装配间隙，既不会在运转时发生剐蹭，又能最大化减少叶尖的气流泄漏，护圈的截面做了等厚度设计，兼顾结构刚性和重量控制，整体采用一体化建模思路，所有曲面衔接处都做了顺滑过渡，避免出现应力集中的锐角棱边。在安装边界上，这类螺旋桨的安装尺寸主要参考护圈的外径、轮毂安装孔的孔径以及轴向安装深度，选型时需要确认安装腔体内径略大于护圈外径，预留足够的安全间隙，同时电机轴的伸出长度要匹配轮毂的轴向厚度，保证锁紧后叶片不会出现轴向窜动。设计过程中需要重点校核叶片的静平衡特性，六片叶片的质量分布要保持一致，避免高速运转时出现不平衡振动，同时要核算不同转速下叶片的形变余量，确保最大转速下叶片的形变量不会超过叶尖和护圈的预留间隙，防止出现擦圈故障。这类螺旋桨的送风方向为轴向直吹，相比离心式风轮结构风阻更小，相同功率下能获得更大的送风量，适合大流量低风压的通风场景，在实际装配时还可根据使用需求调整叶片的安装角度，适配不同的风压风量参数要求。
