管道通风配套EDF导流装置结构设计

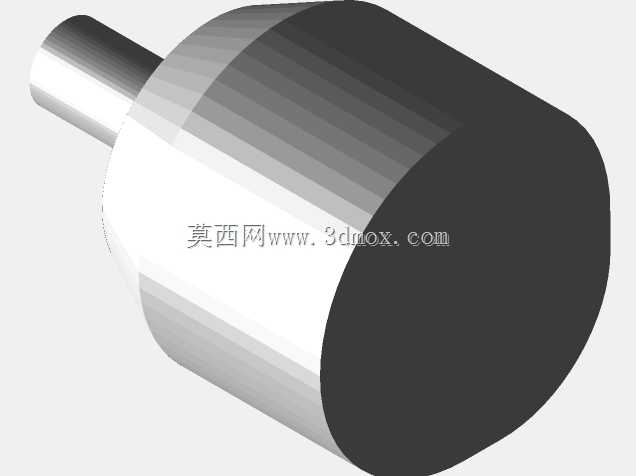

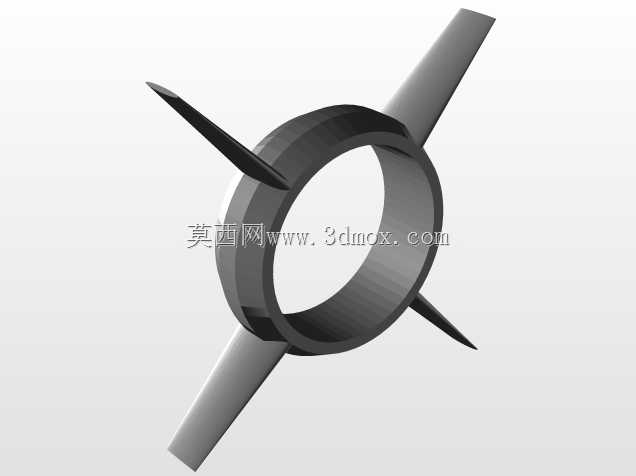

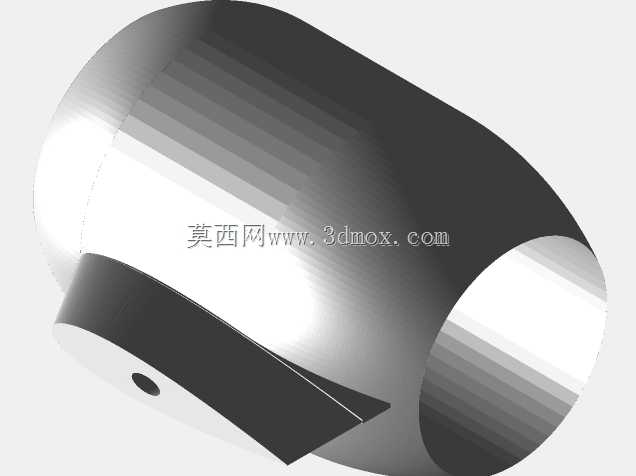

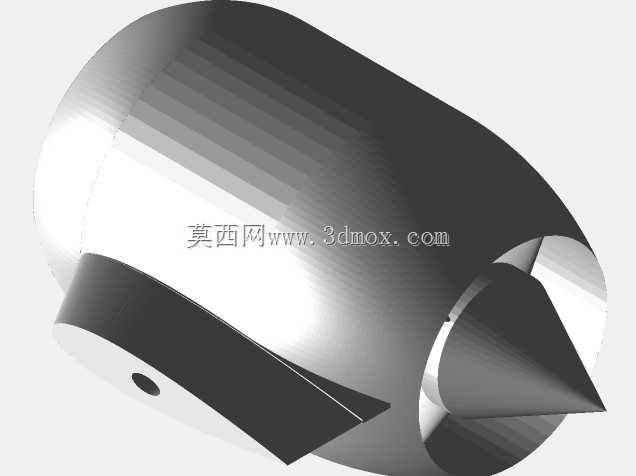

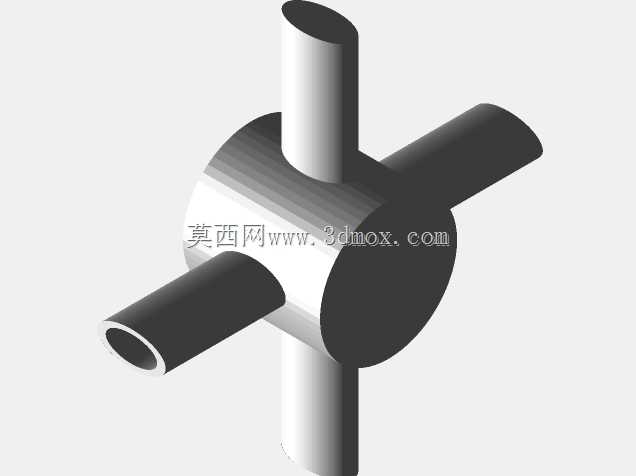

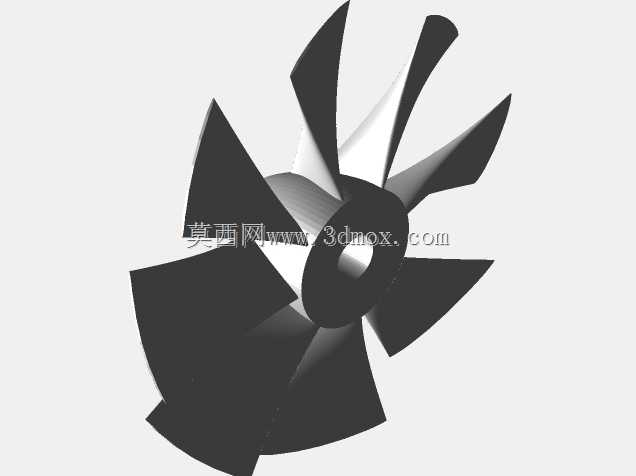

在工业通风、楼宇新风、工艺排风这类涉及管道气流组织的场景里，这类EDF导流装置是管路系统里容易被忽略但直接影响送风效率的核心组件，很多现场调试时遇到的风阻偏大、局部紊流、出风口风量不均的问题，往往都和管路内这类导流构件的设计匹配度直接相关。做这类构件的三维结构设计时，首先要锚定实际安装的管道通径边界，装置的筒身外径要和对接管道的内径保持合理的配合公差，既要保证插接安装时的同轴度，避免安装后出现偏斜导致的气流偏载，也要预留密封件的安装槽位，杜绝管路运行时的漏风问题。从功能实现层面看，这类装置属于管道风扇的配套非电子部件，设计时特意预留了电机安装的占位空间，这个占位结构的尺寸公差需要严格匹配常用管道风机的电机安装座尺寸，不能出现安装干涉，同时占位结构的支撑筋要做流线型修型，避免突兀的结构在风道内产生额外的风阻。和常规的整流出风格栅配套使用时，装置上预留的导线导管结构是设计时需要重点考量的细节，导管的走向要完全贴合筒身内壁的弧度，不能凸入风道主流区，导线穿入后可以通过导管直接延伸至管道外部的ESC接线端，既避免导线长期暴露在高速气流中出现晃动磨损，也能让电气接线部分完全和气流通道隔离，满足通风管路的安全防护要求。外形设计上采用渐变式的筒身曲面，不是等径直筒结构，进风端做了圆弧导角处理，能让进入装置的气流更平顺地过渡到风机叶轮区域，减少进风端的涡流损耗；出风端的结构和下游整流罩的对接面做了止口设计，安装时可以直接卡入整流罩的对接位，不需要额外做对位调整，能大幅缩短现场安装的调整时间。设计过程中还要考虑实际运维的需求，装置内壁的曲面要尽量减少直角凸起结构，避免长期运行时积尘挂污，降低后期管路清洁的难度；筒身的壁厚要根据管道内的设计风压做匹配，既要满足负压或者正压工况下的结构强度要求，不会运行时出现筒身变形异响，也要控制整体重量，降低管道支架的承重负载。很多设计新手做这类风道构件时，容易只关注外形的相似度，忽略安装边界的配合公差和气流流道的细节修型，最后做出来的模型要么安装时和上下游管路、电机部件出现干涉，要么实际运行时风阻远超设计预期，这类细节恰恰是工业通风配套构件设计里需要反复校核的核心点。
