RC喷火战斗机机身结构三维设计

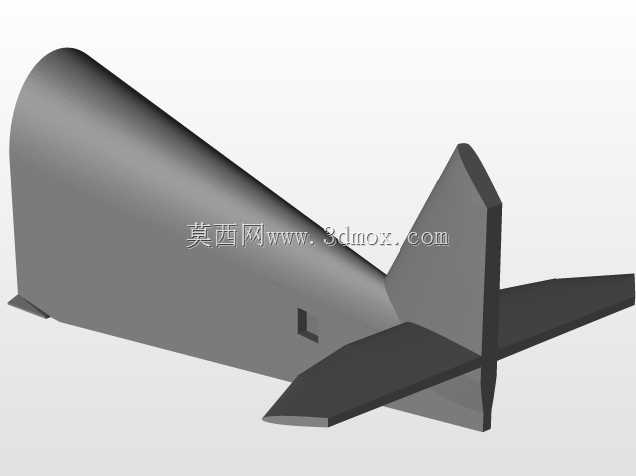

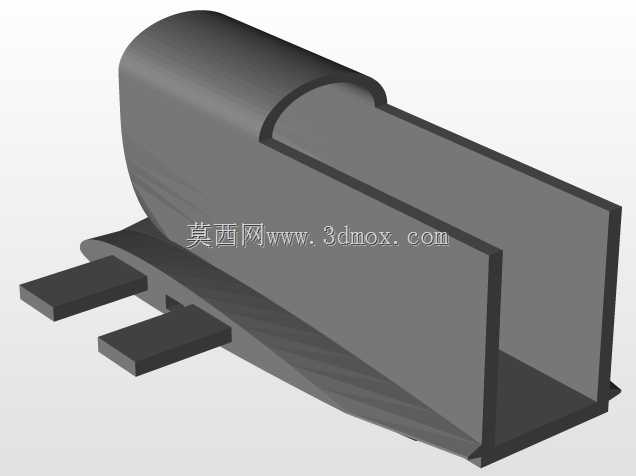

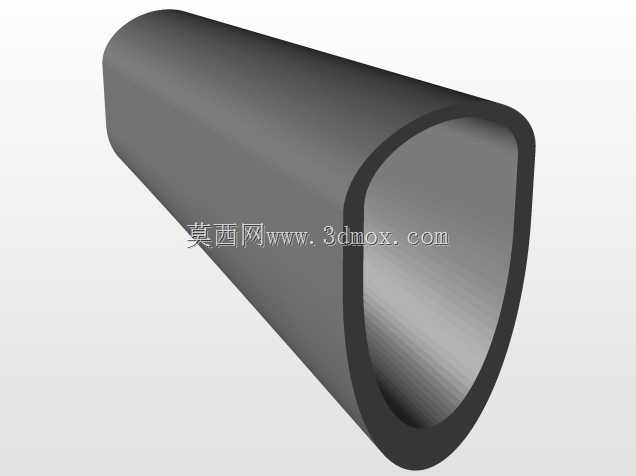

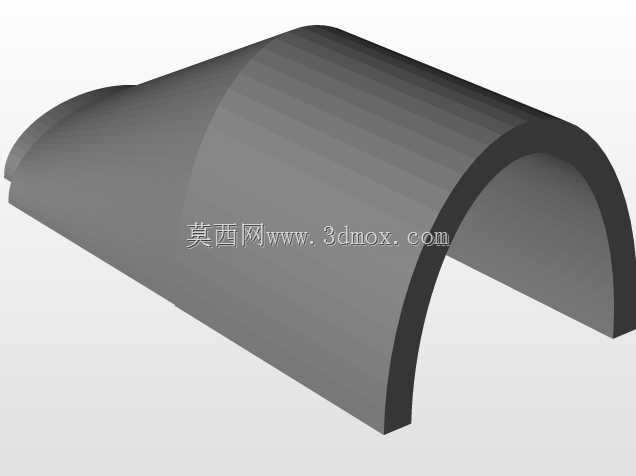

该模型针对业余航模爱好者的RC遥控飞行场景设计，核心聚焦喷火战斗机的机身主体结构，适配1/8比例的遥控航模装配需求。设计阶段优先考虑3D打印的成型可行性，机身曲面过渡顺滑，无尖锐悬空结构，可直接适配FDM类桌面级3D打印设备的成型要求，减少打印过程中的支撑添加量，降低后处理打磨的工作量。机翼部分采用完全半对称翼型设计，设置6度上反角，该角度参数经过实际飞行验证，能够在低速飞行状态下提供足够的横向自稳力矩，降低新手操控时的坠机风险，同时兼顾特技飞行时的滚转响应灵敏度。当前设计阶段的翼展尺寸为140mm，对应完整1/8比例机型的翼展边界为1120mm，机身预留了标准航模设备的安装空间，包括动力电机安装座、舵机走线槽、电池仓卡位、接收机固定位，各安装位的尺寸边界符合主流微型航模配件的通用规格，无需额外修改即可直接适配市面常见的9g舵机、2204级无刷电机、2S锂电池等配件。机身采用分段式结构设计，各段之间设置定位卡扣与胶合面，打印完成后可直接拼接组装，无需额外制作定位工装，降低装配难度。翼型部分通过NACA翼型参数扫描生成，翼型厚度沿展向的渐变比例符合低速航模的升阻比要求，在保证机翼结构强度的前提下，尽可能降低机翼重量，提升整机推重比。机身尾部的尾翼安装位设置了角度调节余量，可根据实际飞行调试需求微调平尾与垂尾的安装角度，适配不同动力配置下的飞行重心调整。机身表面的蒙皮分模线参考真实喷火战斗机的蒙皮接缝设计，既还原了真机的外观细节，又可作为打印时的结构加强筋，提升机身整体的抗扭刚度，减少飞行过程中的结构形变。机身头部的电机安装座设置了散热通孔，飞行时的迎面气流可通过通孔直接流经电机外壳，降低动力系统长时间工作的过热风险。起落架安装位预留了钢丝起落架的插孔，可根据飞行场地需求选择安装固定式起落架或者拆除起落架进行手抛起飞，适配草地、铺装路面等不同的起降场景。
