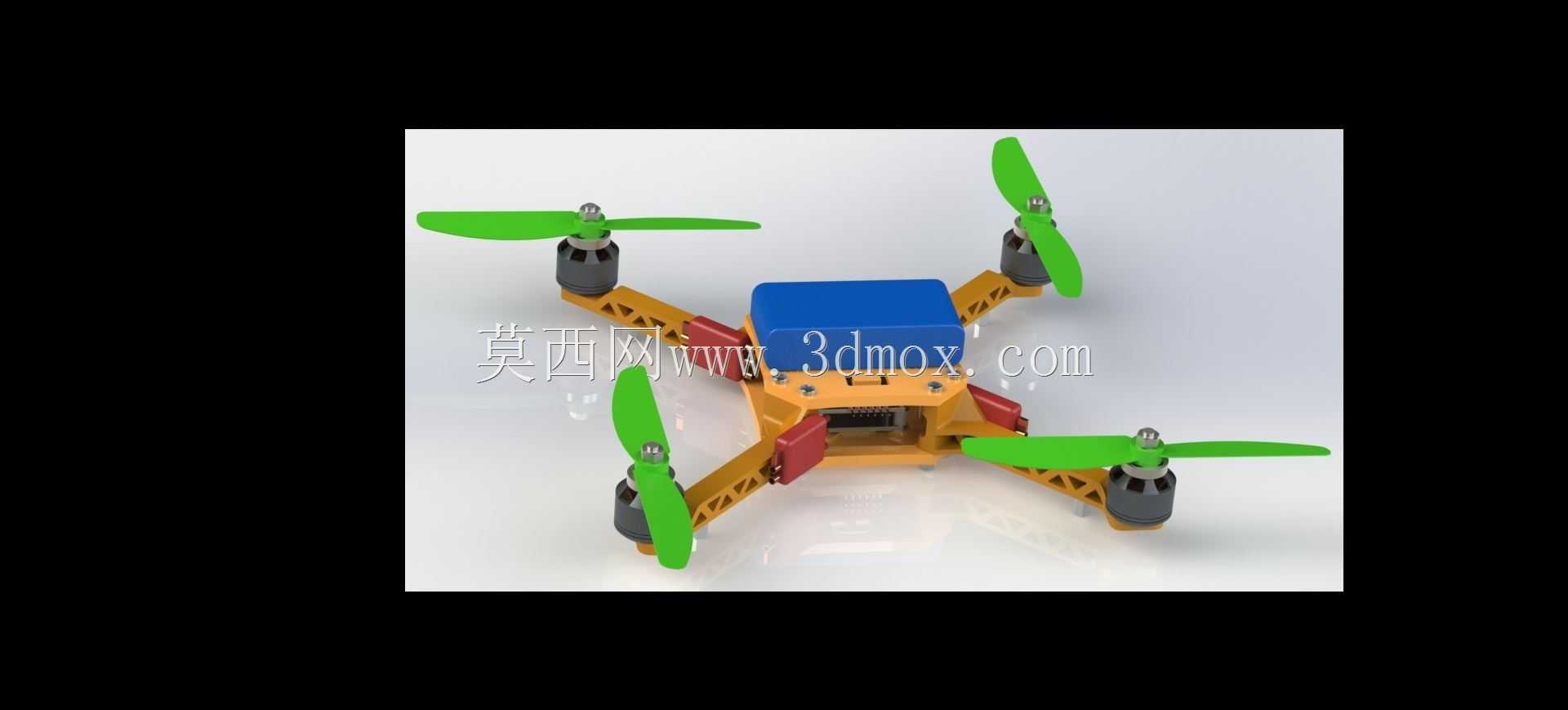

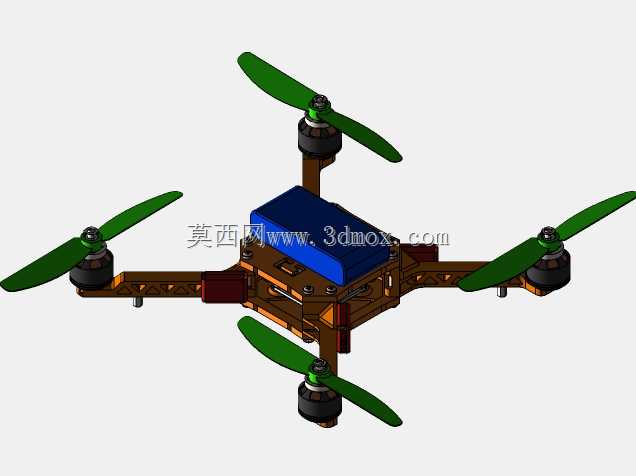

小型四旋翼航拍巡检飞行器结构设计

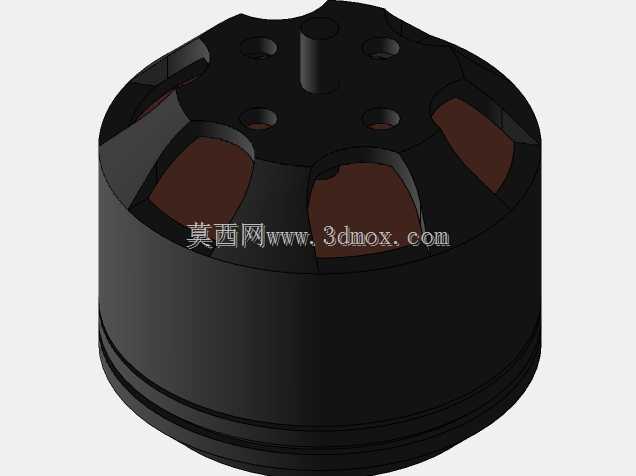

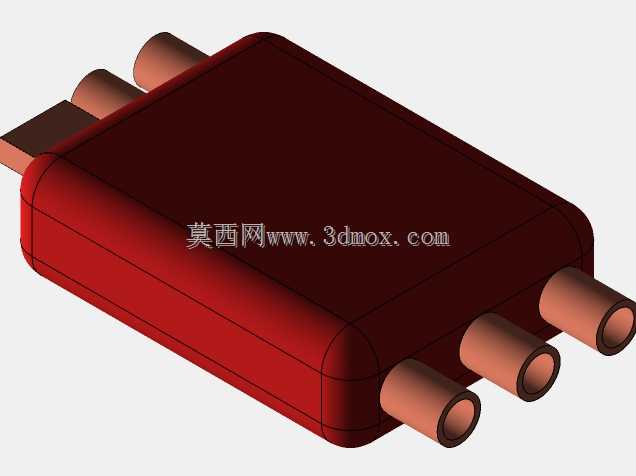

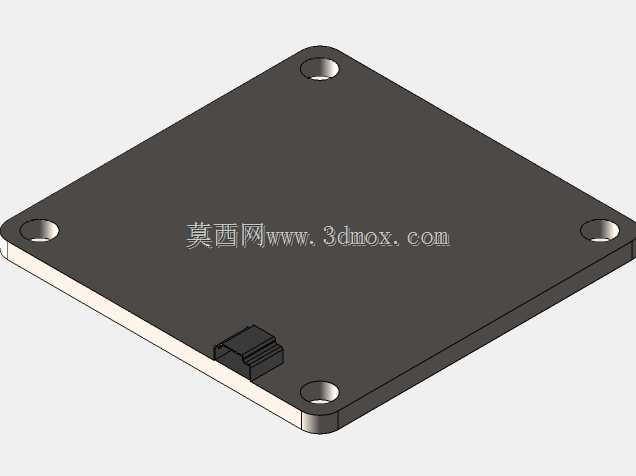

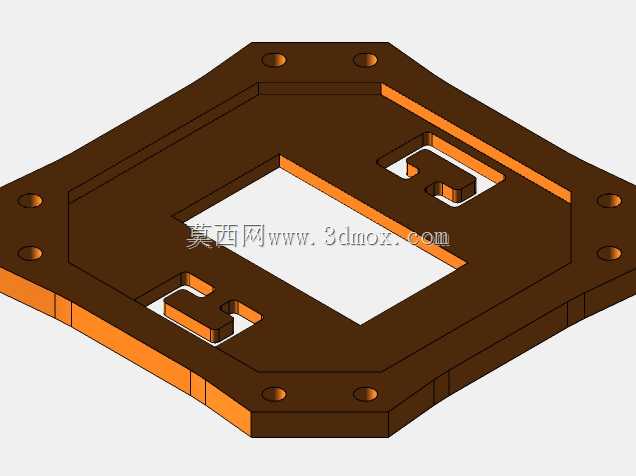

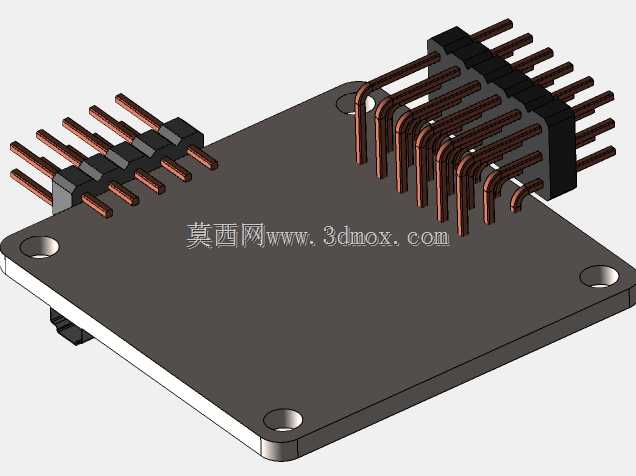

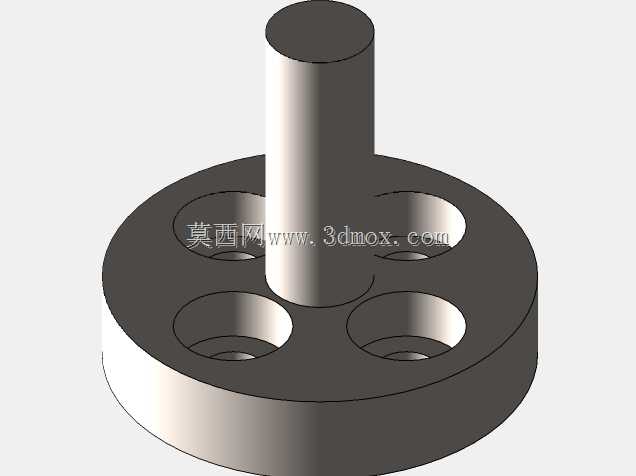

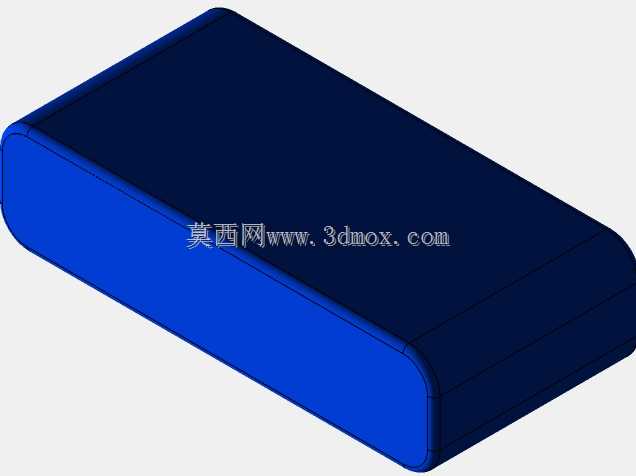

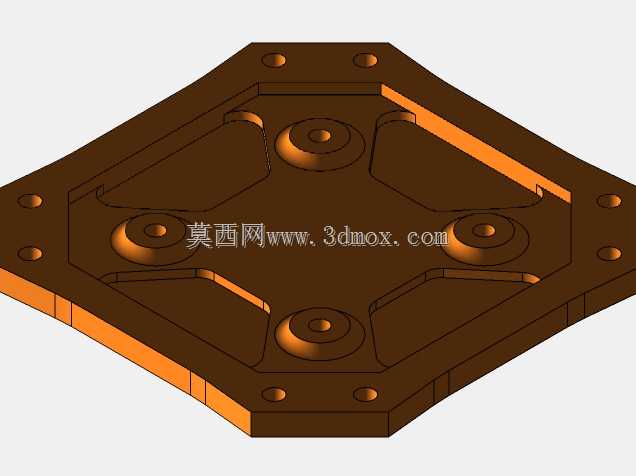

这款小型四旋翼飞行器的结构设计，充分考虑了低空作业场景下的轻量化与抗振需求，机架采用镂空式臂杆结构，在保证结构强度的前提下尽可能降低整机自重，适配小载荷下的长航时飞行需求。日常作业中，这类飞行器可承担小范围园区巡检、低空航拍取景、小型场地测绘等任务，机身上部预留的方形安装位可直接搭载轻量化电池模块，同时兼容小型摄像载荷的固定接口，无需额外改装转接件即可完成常用功能配件的装配。从结构设计逻辑来看，四个旋翼臂采用对称式布局，相邻臂杆夹角保持90度，动力单元安装位的同轴度公差控制在合理范围内，可有效降低飞行过程中的偏航力矩，减少飞控系统的校准补偿压力。每个机臂末端的电机安装座设置了减震缓冲结构，能够抵消旋翼高速旋转产生的高频振动，避免振动传递至机身中部的载荷安装区，影响航拍成像清晰度或者传感器采集精度。机身中部的核心舱采用分层式设计，上层用于固定动力电池，下层预留飞控板、电调等电子元件的安装空间，舱体侧边设置的卡扣结构可快速完成舱盖拆装，方便日常作业前的元件检查与电池更换。旋翼采用快拆式安装结构，无需额外工具即可完成桨叶的更换，适配外场作业时的快速维护需求，桨叶的气动外形经过优化，在相同转速下可提供更稳定的升力输出，同时降低飞行过程中的气动噪音。从安装边界来看，机臂展开后整机对角线尺寸控制在合理范围内，可适配常规便携收纳包的存放需求，机臂与机身主体的连接位置设置了加强筋结构，可承受降落时的瞬时冲击载荷，避免硬着陆过程中出现臂杆断裂的问题。起落部分采用一体化集成式设计，与机身下部结构连为一体，无需额外安装起落架即可保证降落时机身底部载荷与地面保持安全距离，同时减少额外配件带来的重量增益。整个装配结构拆分清晰，每个零部件的安装定位都设置了对应的止口结构，装配过程中无需反复调整位置即可保证各部件的相对位置精度，既方便生产阶段的快速组装，也便于后期维护时的零部件更换。
