四旋翼带挂载吊钩折叠无人机结构设计

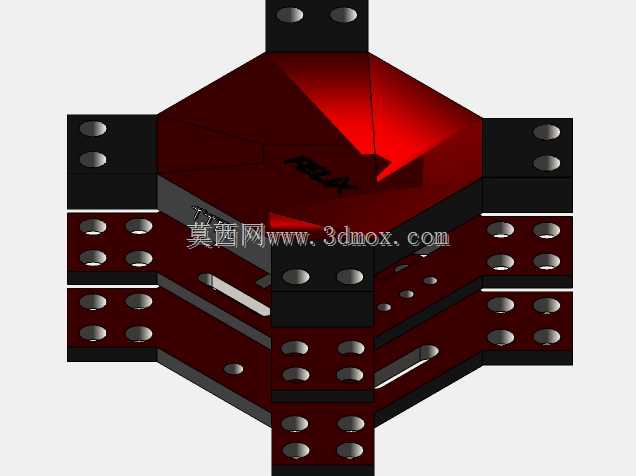

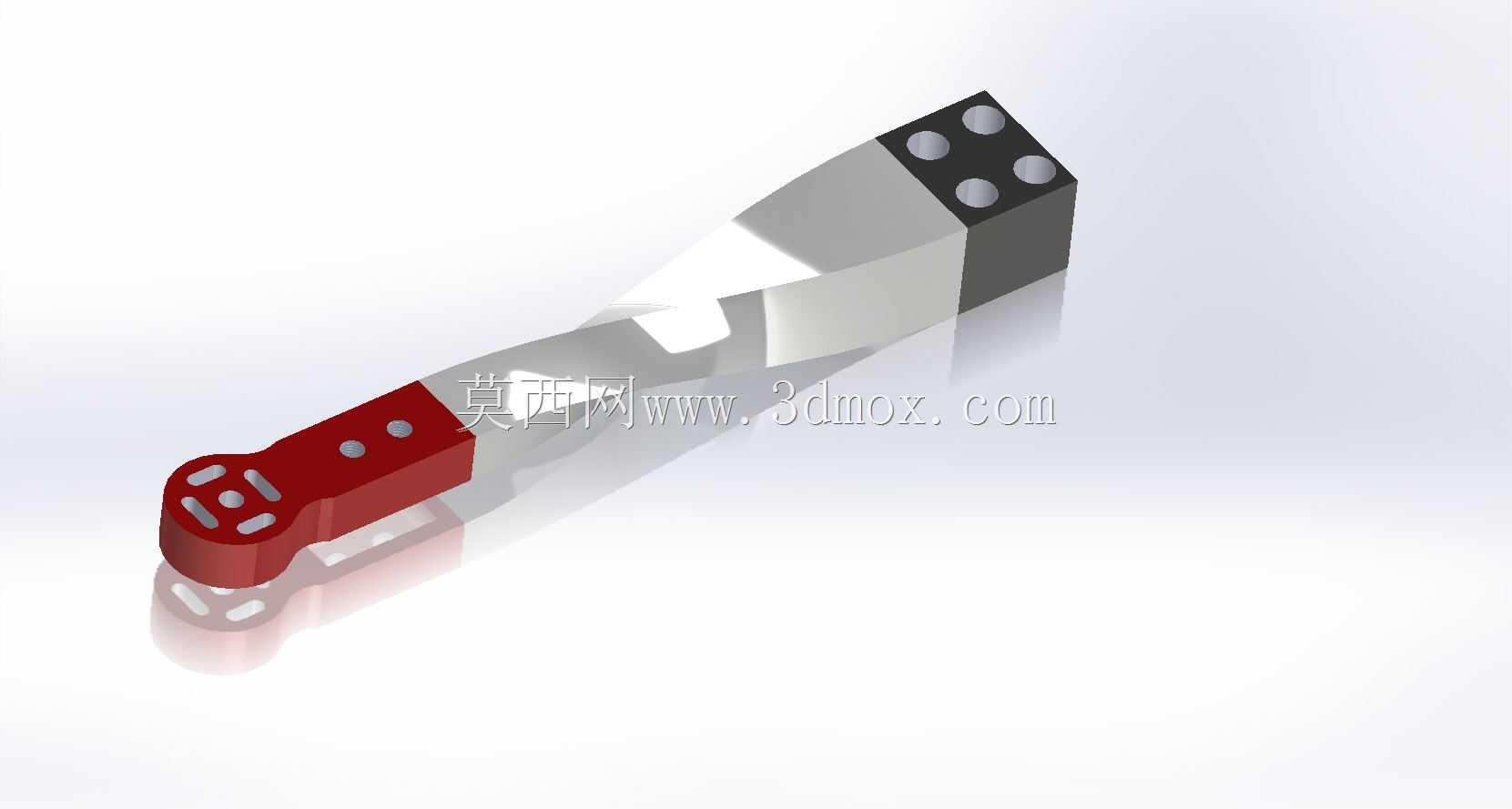

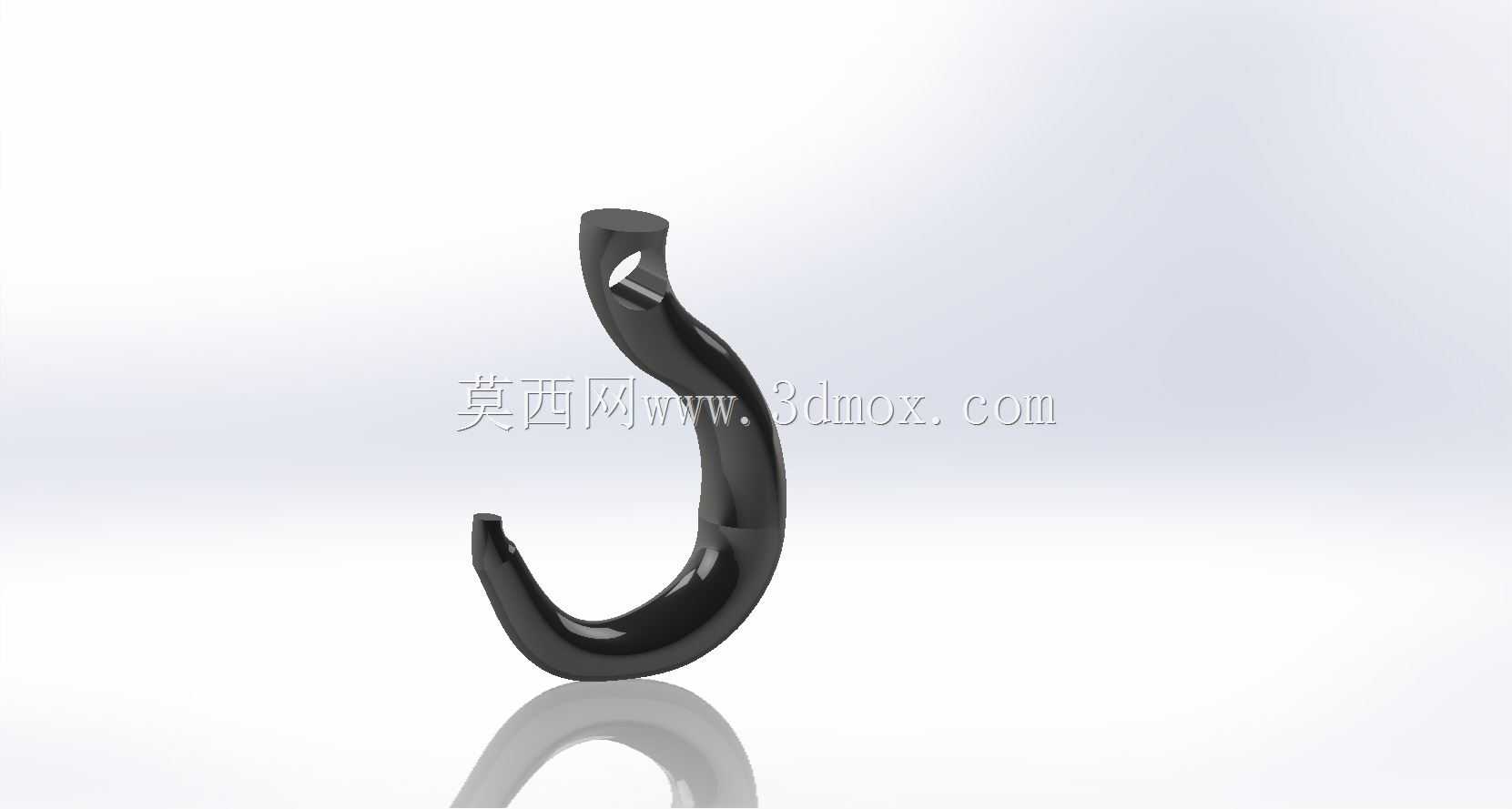

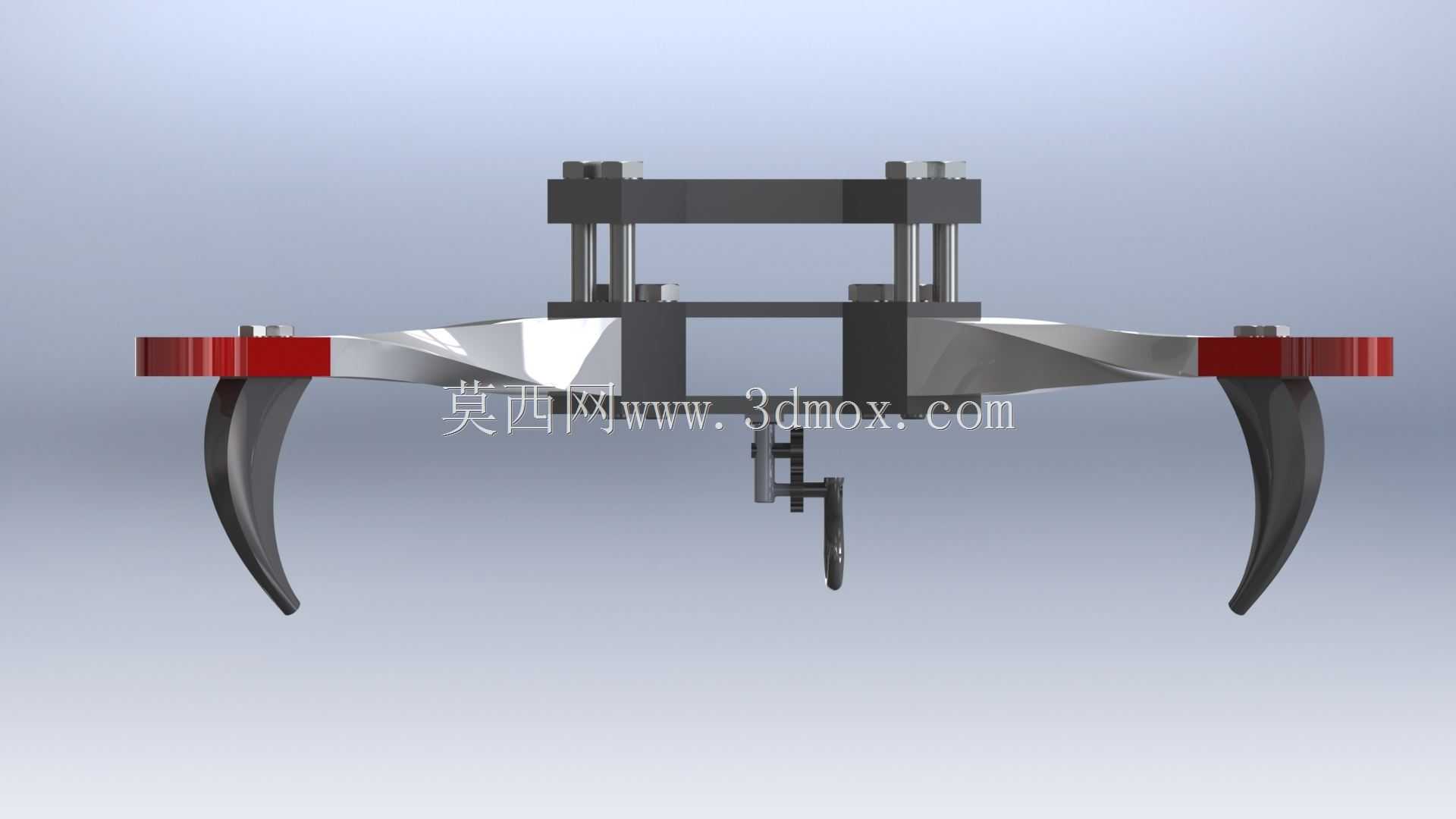

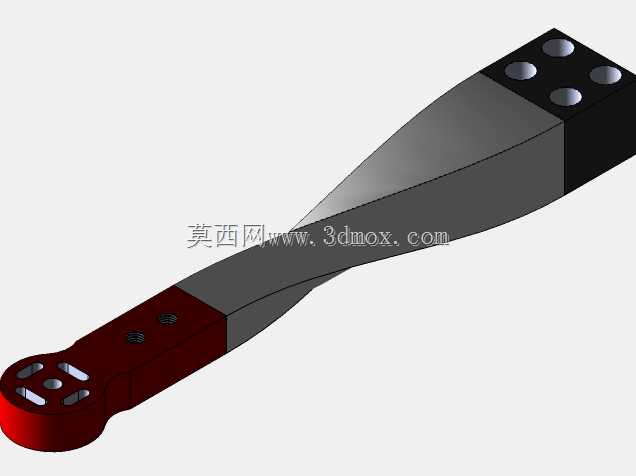

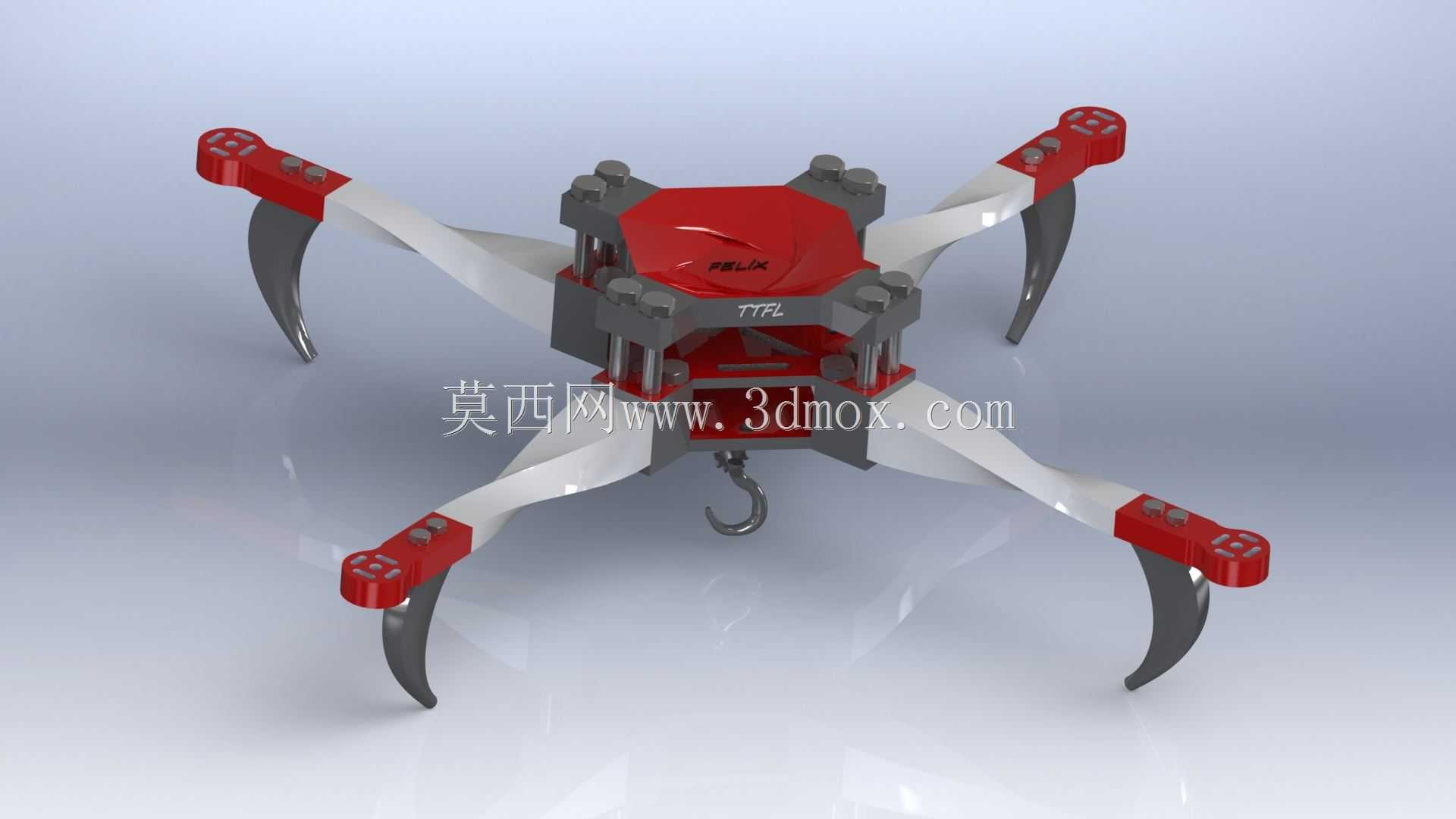

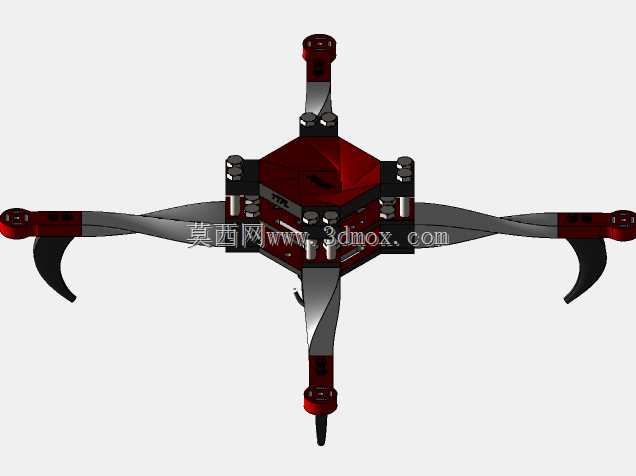

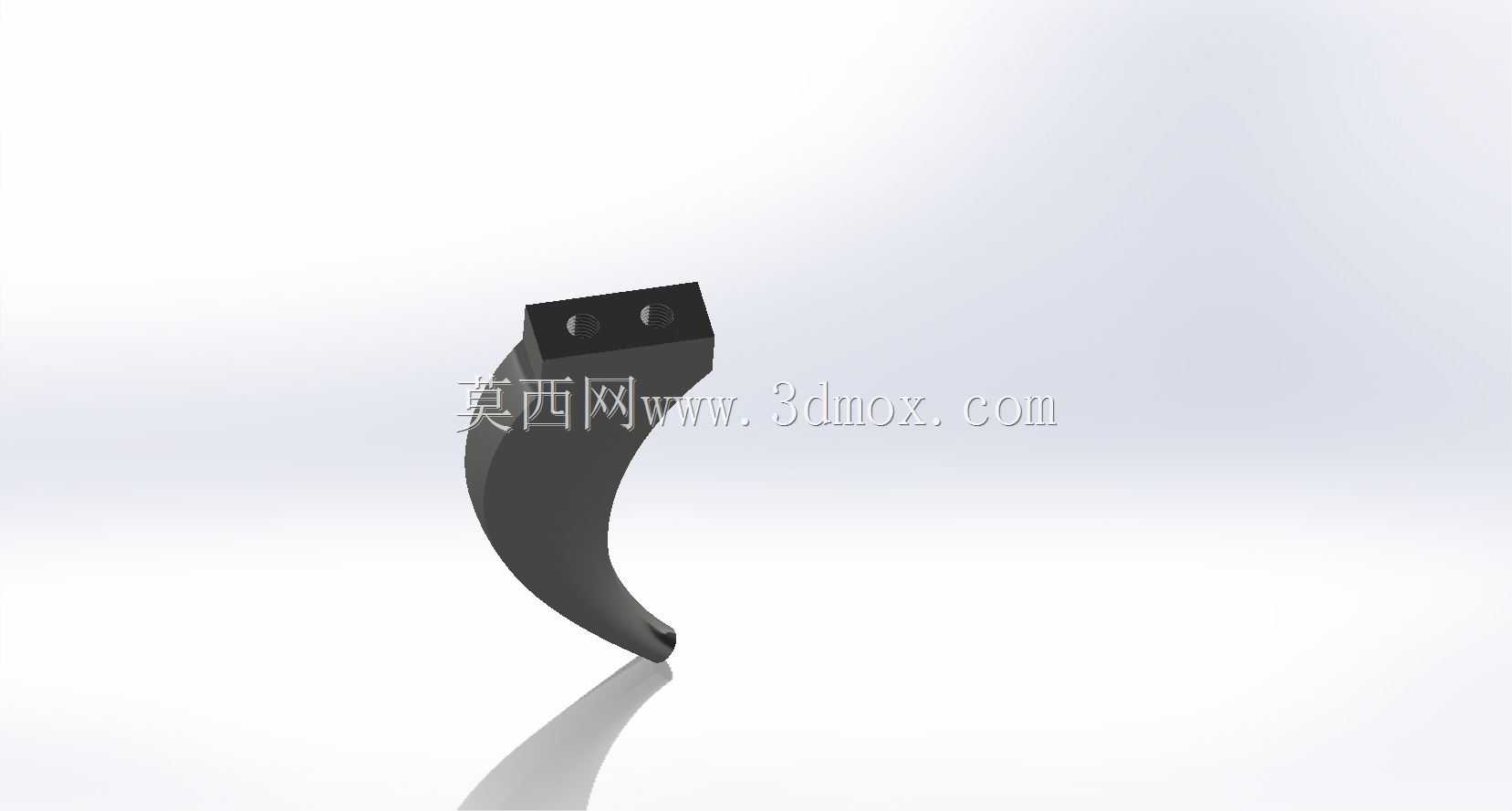

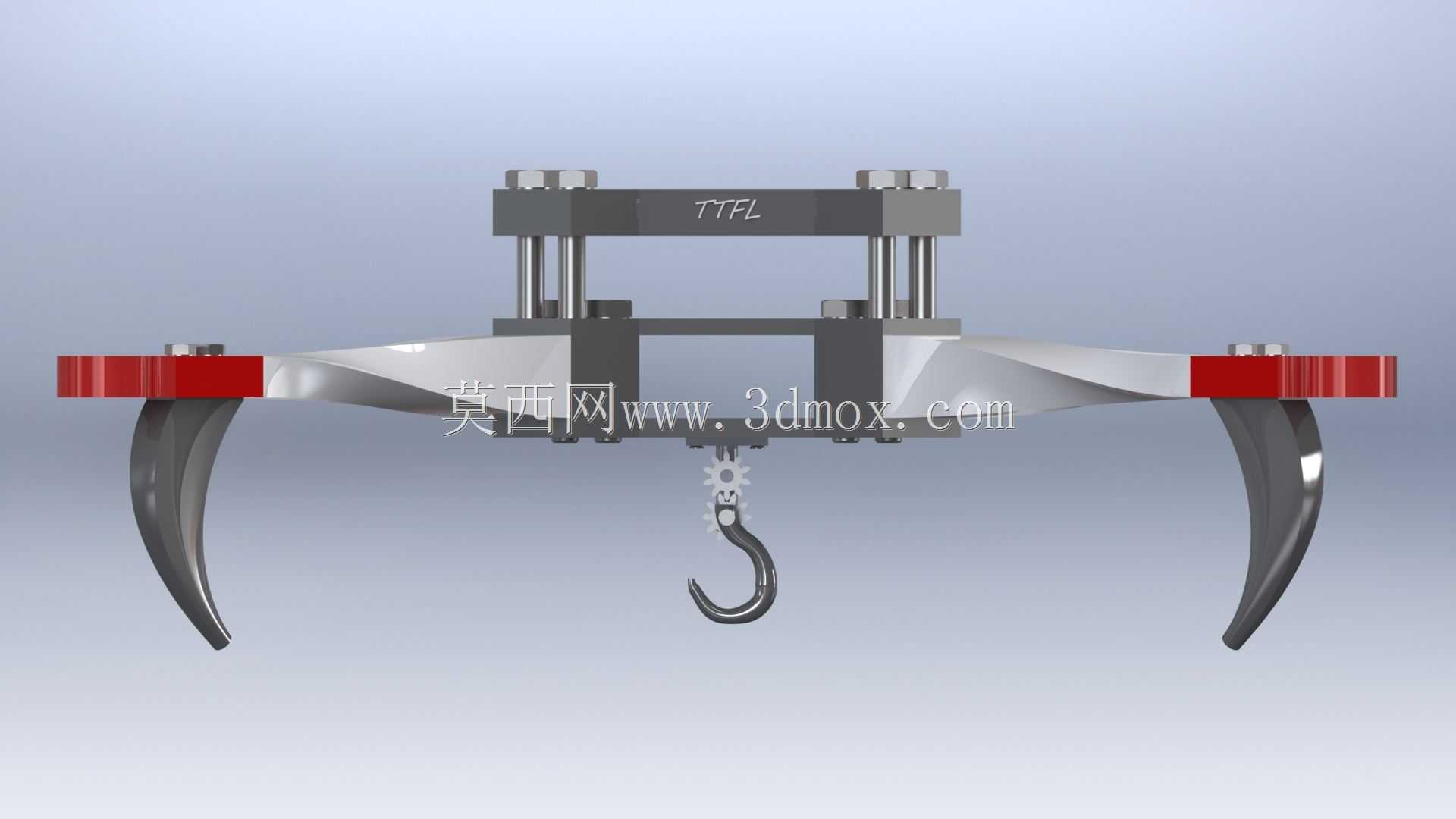

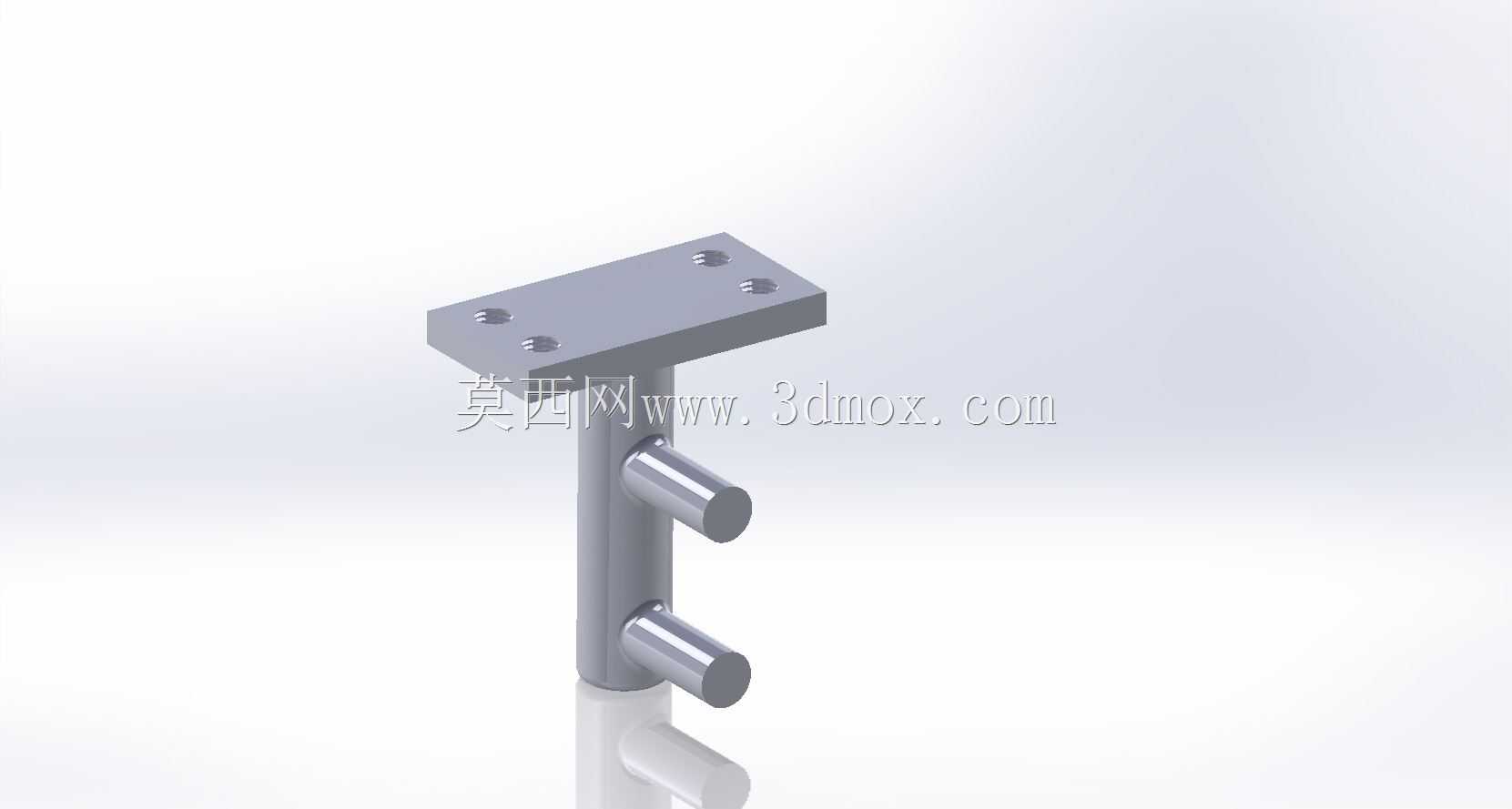

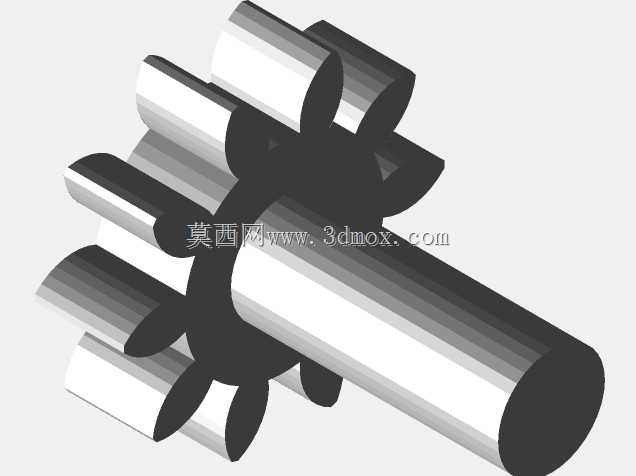

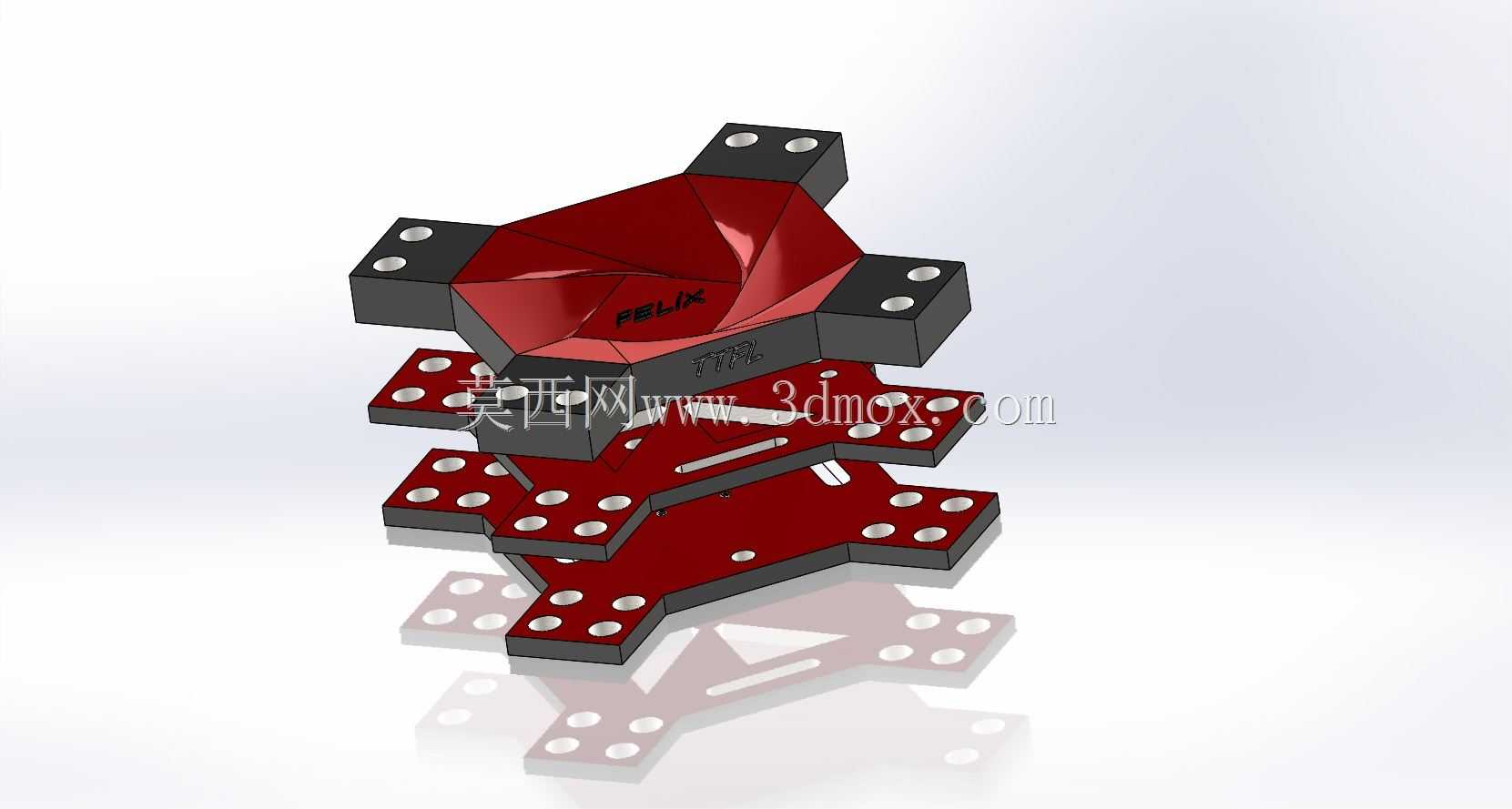

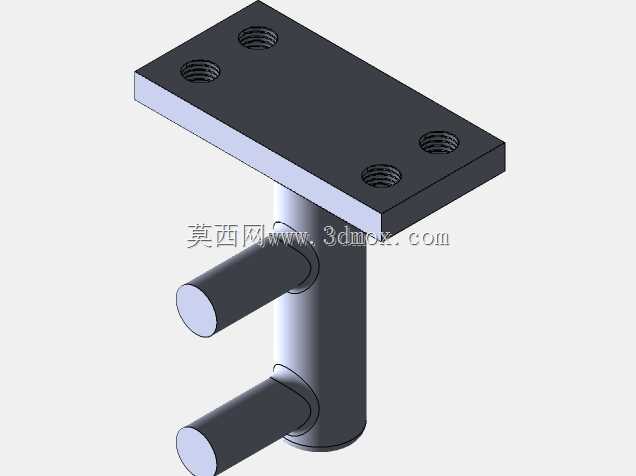

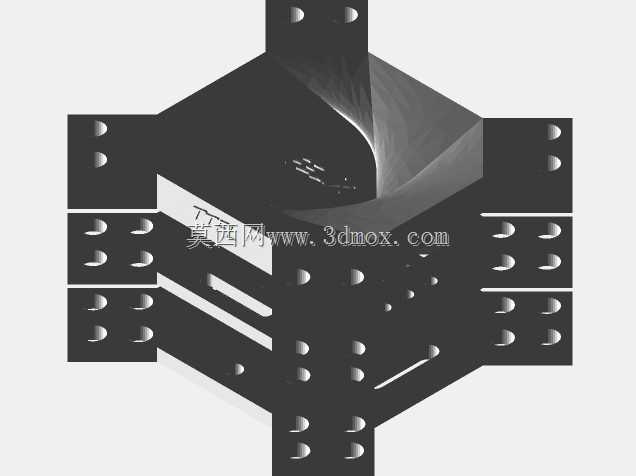

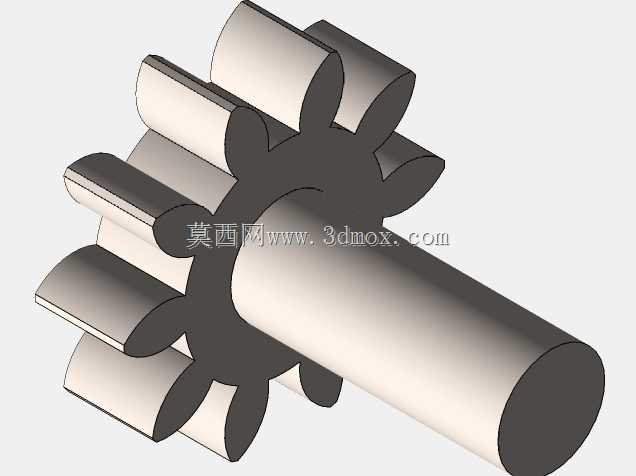

这款带挂载吊钩的四旋翼无人机，在结构设计上充分兼顾了空中作业的载荷需求与便携收纳特性，机臂采用可折叠式结构设计，非作业状态下可将四个机臂向中心机身收拢，大幅缩减收纳占用空间，方便外出作业时的携带与转运。机身核心区域采用上下分层的堆叠式结构布局，上层为飞控、电池等核心电子元件的安装舱，舱盖做了弧面过渡处理，既可以降低飞行过程中的空气阻力，也能避免尖锐棱角带来的磕碰损伤，舱体边缘预留的快拆卡扣结构，可实现上盖的快速开启，方便日常检修与电池更换作业。下层结构专门设置了吊钩挂载接口，吊钩采用合金钢材质加工，与机身主承力框架直接连接，载荷传递路径直接作用于机身核心承力结构，避免飞行过程中挂载重量对机臂连接部位产生额外的力矩载荷，保障挂载作业时的飞行稳定性。四个机臂的末端设置了电机安装座，安装座表面做了防滑纹理处理，同时预留了标准的电机安装孔位，可适配不同规格的无刷电机安装需求，机臂与中心机身的连接部位设置了锁紧定位结构，机臂展开到位后可自动锁止，避免飞行过程中机臂意外收拢引发飞行事故。机臂末端延伸出的弧形防护结构，可在无人机低空作业、近距离贴近障碍物飞行时，对旋翼起到防护作用，减少旋翼碰撞障碍物导致的炸机风险。从实际应用场景来看，这类带挂载吊钩的无人机可适配小重量物资的短途空中转运、复杂地形下的轻量器材投送、高空作业场景下的工具递送等需求，相比普通航拍无人机，其结构强度更高，承力设计更偏向作业载荷需求。设计过程中对整机的重心做了反复调校，吊钩挂载点设置在整机重心的正下方位置，挂载物品时不会引起整机重心的大幅偏移，降低飞控系统的姿态修正压力，保障挂载飞行时的姿态平稳。机身各部件的连接部位均做了加强筋处理，在控制整机自重的前提下，尽可能提升结构的抗扭、抗弯强度，机臂采用中空结构设计，内部可预留电调、信号线的走线空间，避免线材外露带来的飞行阻力与线材磨损风险。整机的外形尺寸在机臂展开状态下可满足常规林间、楼宇间的狭小空间飞行需求，收拢状态下可放入常规尺寸的设备收纳箱，适配外场作业的携带需求，安装边界上，各电子元件的安装位均预留了足够的操作空间，方便后期的元件更换与调试作业。
