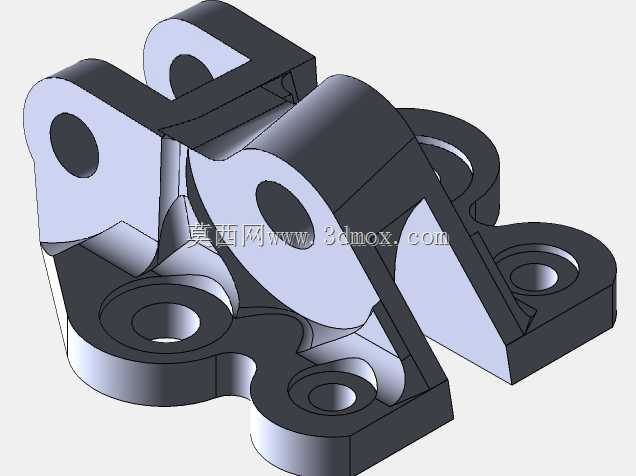

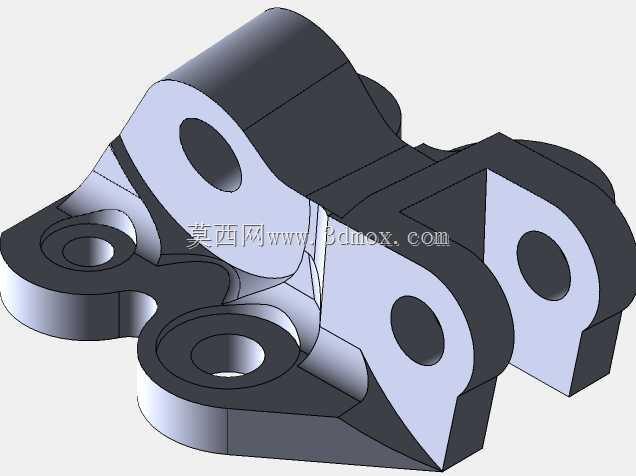

轻型飞机机翼车轮连接固定支架结构

该支架属于轻型通航飞机起落架与机翼衔接部位的核心承力构件，主要应用于轻型上单翼飞机的翼下起落架安装场景，承担机翼下方机轮载荷传递、起落架姿态固定的核心作用，飞行过程中可传递起落架承受的气动阻力、地面滑跑阶段的冲击载荷，同时为机轮收放机构提供稳定的安装基准。从结构设计逻辑来看，该零件采用镜像对称布局，左右两侧安装位完全对称，可同时适配左右机翼下方的安装需求，减少同机型不同侧零件的开模与备库成本，这种对称设计也能保证两侧载荷传递路径完全一致，避免单侧受力不均带来的结构疲劳风险。零件主体采用一体化冲压成型的加强筋结构，中部凸起的加强肋沿主载荷方向布置，可在不额外增加零件壁厚的前提下大幅提升结构抗弯截面系数，有效降低地面冲击载荷下的结构变形量。安装边界方面，零件底部设置三个沉头螺栓安装孔，孔位公差按照航空构件常用的H7级精度设计，可直接与机翼主梁下方的预埋安装座贴合，沉头结构可避免螺栓头突出影响机翼下表面的气动流畅度；上部两个同轴铰接孔用于安装机轮起落架的摆臂，孔内预留衬套安装余量，可在后期维护时单独更换耐磨衬套，无需整体更换支架，降低运维成本。设计过程中优先考虑了逆向测绘后的适配性调整，在保留原支架核心承力结构的基础上，对安装孔的位置公差做了微调，可适配不同批次机翼主梁的安装孔位偏差，避免装配过程中出现孔位错位需要现场修配的问题。零件的弯折过渡处均采用大圆角过渡，避免冲压过程中出现应力集中导致的零件开裂，同时也能减少长期交变载荷下的疲劳裂纹萌生概率，整体结构在满足1.5倍过载冲击载荷要求的前提下，尽可能去除了非承力区域的多余材料，有效控制零件自身重量，符合航空构件轻量化的设计要求。
