环形曲面叶片涡轮风扇排气混合装置

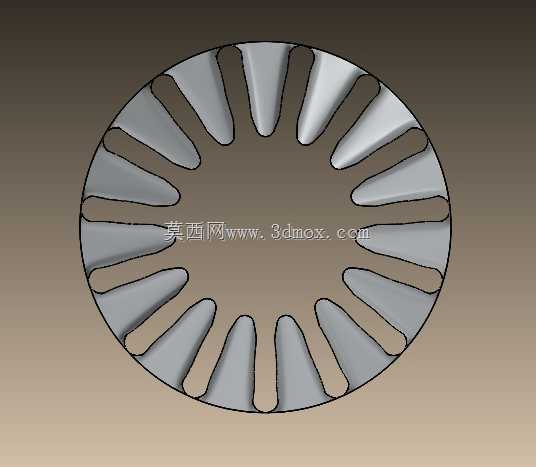

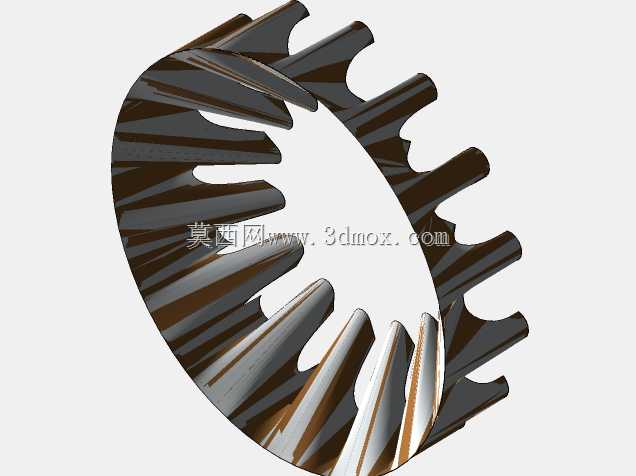

这类带曲面扭向叶片的环形排气混合构件，核心应用场景集中在中小型航空动力排气段、工业高温废气掺混降温管路、燃气轮机余气回收混合段，主要作用是让不同流速、不同温度的两股气流在流经构件的极短行程内完成充分紊流混合，避免后续管路因局部温差过大产生热应力变形，同时降低排气段的气动噪声与气流脉动冲击。从结构设计逻辑来看，整体采用整环一体式叶片布局，每片叶片都沿径向做了连续扭转变形，叶片进气侧边缘做了圆弧导角处理，避免气流正面冲击产生边界层分离，出气侧的型线顺着气流旋向做了平滑收束，能引导混合后的气流以稳定的旋流状态进入下游管路，减少沿程压力损失。设计过程中需要先匹配上下游管路的通径边界，整环的外径尺寸要和对接的法兰安装位完全契合，内径的通流面积要根据额定工况下的排气流量做核算，保证气流通过时的流速控制在合理区间，避免流速过高产生额外的气动阻力。叶片的厚度从根部到边缘做了渐变处理，根部和环形基体衔接的位置做了大圆角过渡，既可以降低气流在根部的滞止区范围，也能提升构件整体的结构强度，应对高速气流带来的持续振动载荷。安装边界上，构件两端的环形基准面要保证足够的平面度，和对接管路装配时不需要额外加装复杂的定位结构，依靠止口配合就能完成同轴定位，适配常规的法兰紧固安装方式。这类构件的叶片型线不能采用直叶片设计，必须根据气流的入射角度做扭角匹配，否则会出现气流在叶片表面脱流的问题，直接降低混合效率，甚至会引发管路异常振动。实际应用中，这类混合装置不需要额外的动力输入，完全依靠气流自身的动能通过叶片导流完成旋流混合，相比带动力的混合结构可靠性更高，不需要日常维护，能在高温、含少量杂质的排气环境下长期稳定工作。建模过程中需要重点关注叶片曲面的连续性，相邻叶片之间的流道宽度要保持均匀，避免出现局部流道过窄导致的气流堵塞，同时要保证所有叶片的型线一致性，避免整环动平衡超标，影响高速工况下的运行稳定性。
