单缸微型内燃机曲柄活塞组结构设计

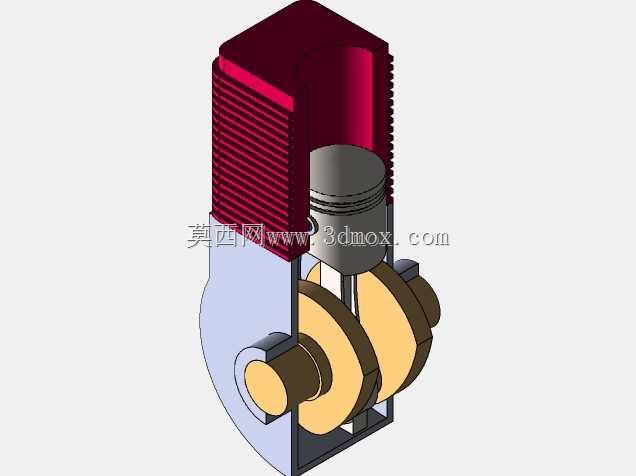

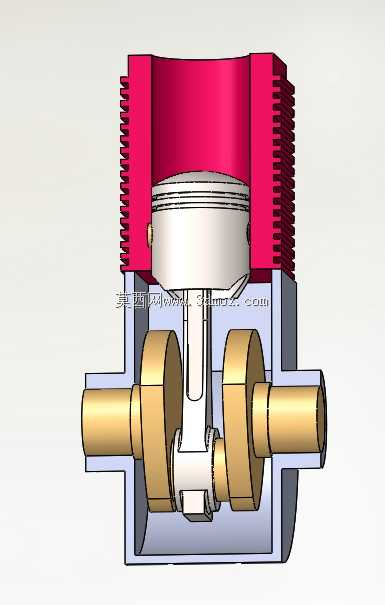

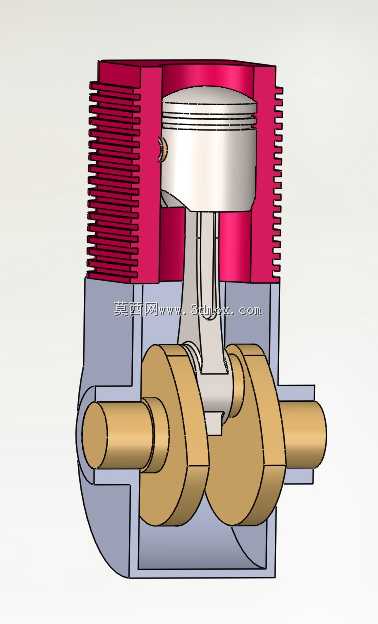

　　这套微型动力单元的结构设计，最初是面向小型便携动力装置、教学演示教具以及航模动力改装场景做的方案，日常做结构验证的时候，很多小功率动力需求的场景都能用到这类结构，比如小型便携发电模组、教学用的内燃机原理演示台，还有爱好者自制的小型动力载具，都可以基于这套核心结构做适配调整。从结构组成来看，整个单元集成了气缸散热段、活塞组件、曲柄连杆机构、曲轴输出端几个核心部分，没有冗余的外置附件，核心运动副的配合关系都做了简化处理，方便做结构拆解和原理展示。设计的时候最先敲定的是曲柄连杆的运动行程，先根据目标排量确定活塞的往复行程，再反推曲柄的回转半径，连杆的长度是按照曲柄半径的3.2倍取值，这个比例能尽量减小活塞对气缸壁的侧压力，

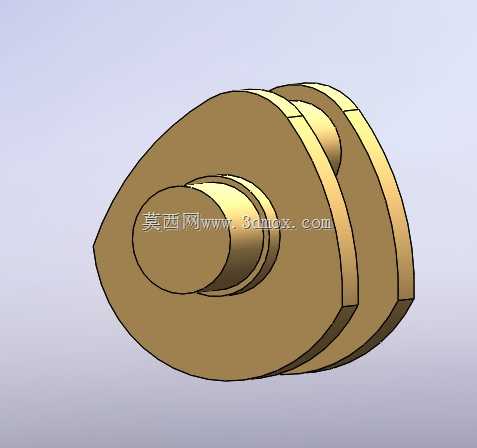

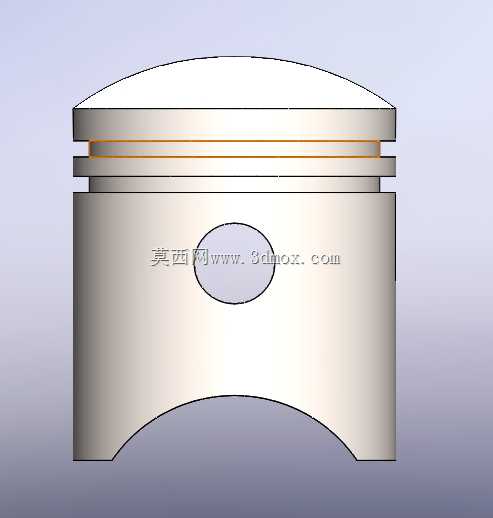

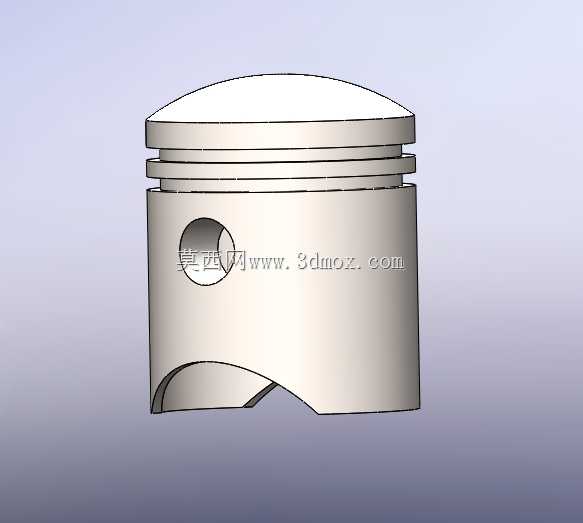

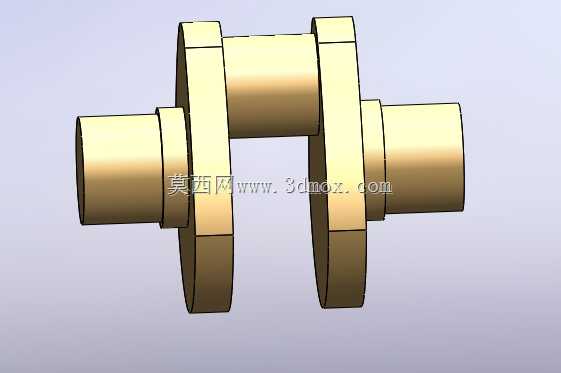

　　降低往复运动过程中的摩擦损耗，同时也能避免连杆摆角过大导致的运动卡滞。气缸部分采用了一体化的散热鳍片结构，鳍片的间距取3mm，厚度1.2mm，沿着气缸外壁周向均匀排布，因为是小功率风冷机型，这个鳍片参数在自然对流条件下就能满足持续运转的散热需求，不需要额外加装散热风扇，能进一步压缩整机的体积。活塞部分做了三道环槽的设计，两道气环一道油环，环槽的宽度按照标准微型活塞环的尺寸做公差预留，活塞销的安装位置做了偏心0.2mm的处理，能在活塞换向的时候减小敲缸的冲击，提升运转平顺性。曲轴部分采用的是整体式曲柄销结构，两个平衡重块的扇形角度是120度，质量是按照活塞连杆组往复运动质量的1.1倍做的配重，能抵消大部分一阶往复惯性力，

　　降低运转时的振动。安装边界方面，曲轴的两个输出轴端直径统一为8mm，轴伸长度12mm，方便外接联轴器、带轮或者飞轮组件；气缸下端的曲轴箱部分做了四个M4的安装螺孔，孔位分布在60mm见方的安装面上，能直接固定在通用的小型机架或者测试台架上；气缸顶部的燃烧室端面预留了火花塞安装孔，螺纹规格是M10×1，和通用的小型汽油机火花塞匹配，不需要额外做转接。整个结构的运动配合间隙都按照小功率内燃机的常规公差做了预留，活塞和气缸壁的间隙取0.03mm，曲柄销和连杆大头的配合间隙取0.02mm，曲轴主轴颈和箱体轴承孔的配合间隙取0.015mm，这些间隙参数既能保证运动件运转灵活，又不会因为间隙过大导致漏气或者异响。

　　做这套结构的时候特意把所有非核心的附件都做了省略，比如化油器接口、排气接口、正时机构这些部分都留了标准化的安装位，使用者可以根据自己的实际需求加装对应的附件，不管是做原理演示的透明模型，还是做实际能点火运转的小型真机，这套核心结构都能满足使用要求。另外在结构强度方面，曲柄部分的材料默认按照45号钢调质处理做的强度校核，活塞采用铝合金材质，气缸体可以用铝合金或者铸铁材质，不同材质搭配下的强度余量都能满足最高每分钟8000转的运转需求，日常教学演示或者小负载工况下运转不会出现结构变形或者断裂的问题。
