FPV图传发射机Eachine TX805 v2.0结构设计

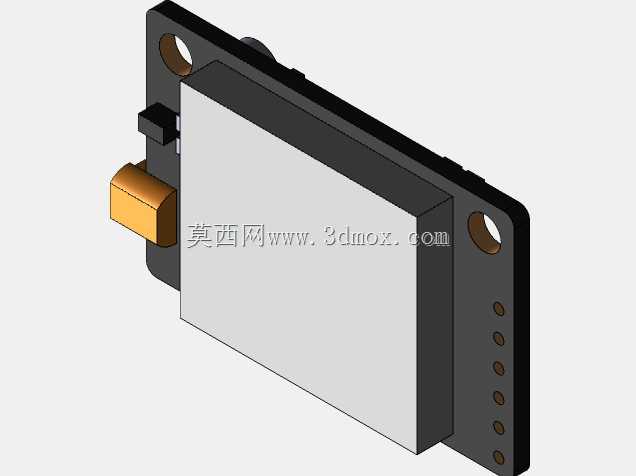

这款FPV发射机是航模无线图传系统的核心射频发射组件，主要应用于穿越机、固定翼航模等无人飞行器的第一视角飞行场景，承担将机载摄像头采集的实时画面信号调制为射频信号向外发射的功能，为地面接收端提供稳定的视频传输链路，支撑飞手完成远距离操控、特技动作执行、赛事竞速等飞行需求。从结构设计来看，整体采用带安装耳的矩形壳体布局，两侧伸出的安装耳上预留了圆形通孔，可直接通过螺丝与飞行器的机架安装位固定，安装孔位间距适配主流穿越机机架的标准安装孔距，无需额外设计转接支架即可完成装配，能有效降低装机时的结构适配工作量。壳体主体采用屏蔽性能优异的金属材质包裹核心射频电路板，既可以隔绝外部电磁信号对射频电路的干扰，保障信号发射的稳定性，也能对内部的射频芯片、电源电路、信号处理电路形成物理防护，避免飞行过程中遇到的磕碰、炸机冲击直接损坏内部电子元件。侧面预留的射频接口采用标准同轴接头规格，可直接适配常用的5.8G图传天线，接口位置突出于壳体侧面，安装天线时不会与机架结构产生干涉，同时接口处做了台阶定位设计，能保证天线安装后的同轴度，减少信号传输过程中的驻波损耗。壳体侧边排布的多组焊盘引脚，分别对应电源输入、视频信号输入、频道切换、功率调节等功能接线位，引脚间距符合常规航模电子设备的接线规范，焊接接线时操作空间充足，不会出现引脚过密导致的连焊问题。设计过程中充分考虑了航模设备的轻量化需求，整体壳体壁厚控制在合理范围，在保证结构强度与屏蔽效能的前提下尽可能压缩整机重量，避免给飞行器带来过多的负载负担，影响飞行续航与机动性能。壳体表面做了哑光黑色氧化处理，既可以提升金属壳体的耐磨损、防腐蚀能力，也能减少飞行过程中的光线反射，避免对飞手的视线造成干扰。安装耳的厚度与壳体主体保持一致，固定时受力均匀，不会出现长期飞行振动导致安装耳断裂的问题，同时壳体边缘做了圆角过渡处理，装配过程中不会划伤操作人员的手部，也不会刮损飞行器上的其他线材与配件。
