机载嵌入式应答机设备结构设计

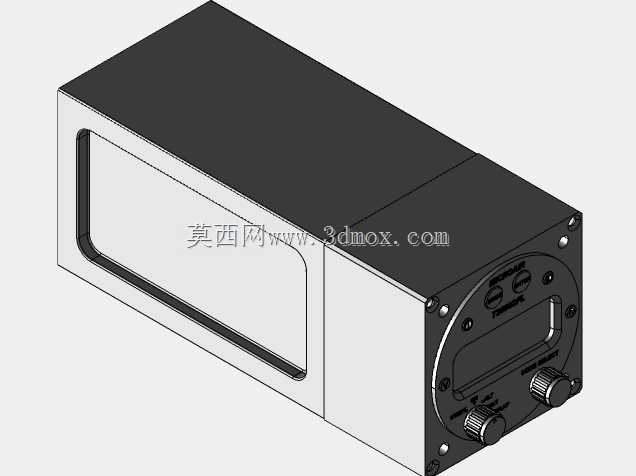

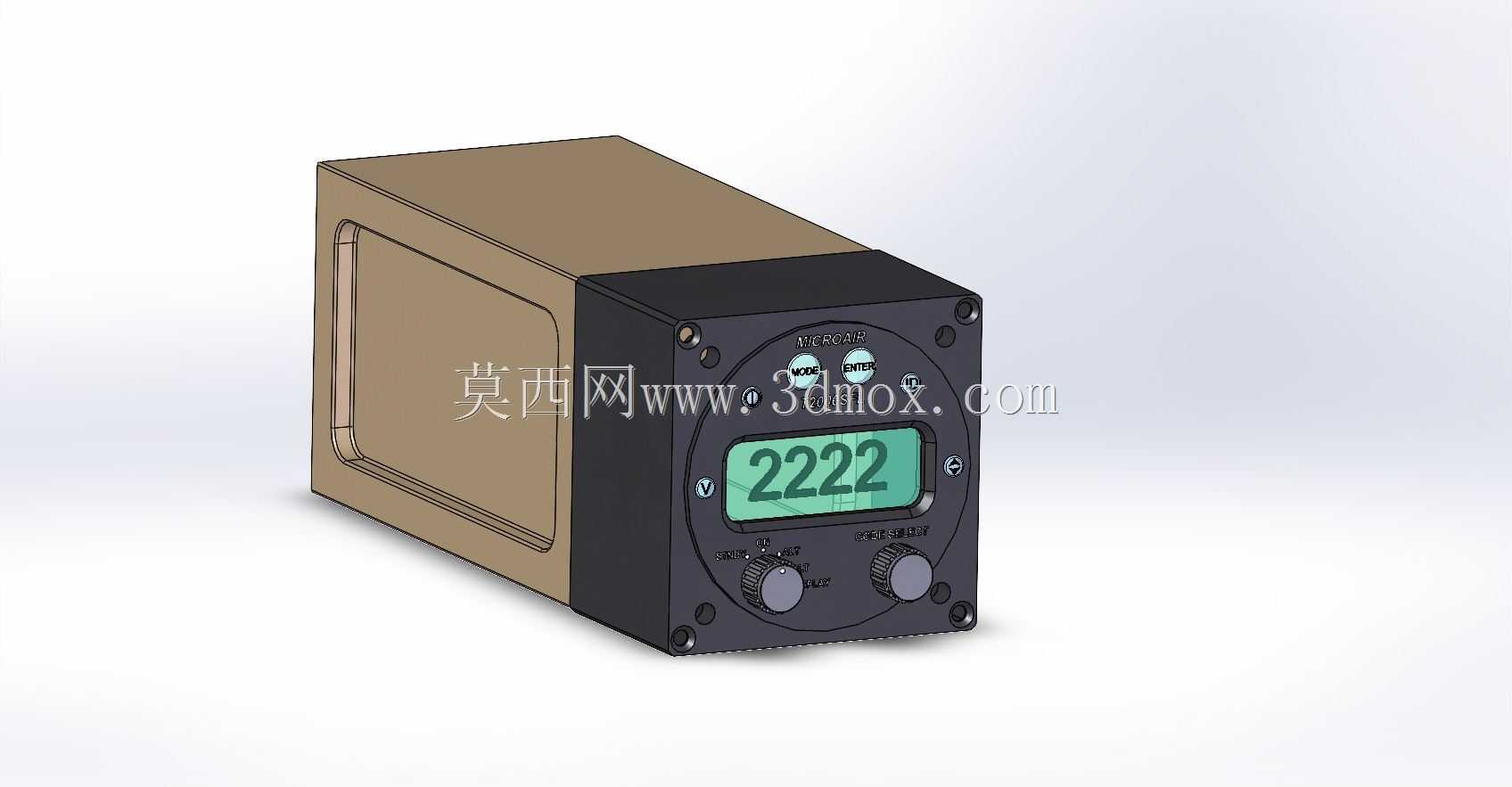

这款应答机主要应用于通用航空飞行器的航电系统舱内安装场景，作为机载通讯识别链路的核心终端部件，承担空地信号交互、目标识别应答、飞行参数回传的实际功能，是通航飞机航电设备架上的标准配置单元。从结构设计逻辑来看，整体采用长方体盒式主体加前置操作面板的经典航电设备布局，壳体后半段为封闭的腔体结构，用于容纳内部信号处理板卡、电源模块与射频组件，腔体侧壁预留标准安装边与定位凸台，匹配航电设备架的标准安装槽位，安装时可直接推入标准机位，通过侧边的快卸锁扣完成固定，无需额外设计定制转接支架，适配多数轻型通航飞机的航电舱安装尺寸边界。前置操作面板采用沉台设计，将数显屏、调节旋钮、状态指示灯全部集成在同一安装平面，面板边缘做倒角处理避免安装剐蹭，数显屏选用高对比度绿色数码管，在强光驾驶舱环境下仍能清晰识别显示数值，屏幕周边设置的两个旋钮分别负责功能档位切换与应答编码调节，旋钮表面做滚花处理，飞行员佩戴飞行手套时也能精准完成旋拧操作，不会出现打滑误触的问题。面板四角布置固定螺钉，将前面板与后部腔体牢固连接，接缝处预留导电密封胶条安装槽，既可以阻断舱内电磁干扰对内部射频模块的影响，也能避免高空低气压环境下的潮气侵入腔体。设计过程中充分考虑航电设备的维护需求，后部腔体的侧壁预留检修开盖位，日常维护时无需将整个设备从机架拆下，只需打开侧盖即可完成板卡检测与固件升级操作，设备后部的接口端统一布置在腔体尾端面，匹配标准航电连接器的安装尺寸，接线时可直接对接预制线束，减少现场布线的工作量。整体外形尺寸严格遵循通用机载航电设备的安装规范，宽度、高度与深度均符合标准机位的尺寸要求，不会与周边的电台、导航设备出现安装干涉，壳体主体选用轻质铝合金材质做表面氧化处理，在保证结构强度的前提下尽可能降低设备自重，减少飞行器的载荷负担，面板区域的标识采用激光蚀刻工艺，长期使用不会出现标识磨损脱落的问题，适配机载设备长周期服役的使用需求。
