马特克F405飞控核心载板结构设计

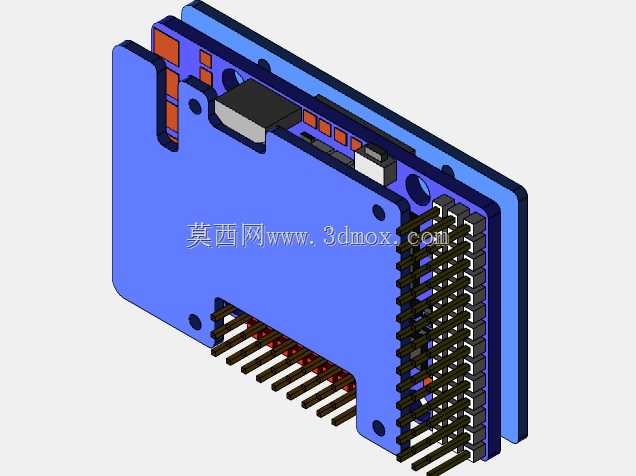

这款载板结构主要面向小型多旋翼、固定翼无人机的飞控系统集成场景，作为飞控主控芯片的承载与扩展载体，承担主控单元与外围传感器、动力系统、遥控接收机之间的信号转接、物理固定与接口防护作用。在实际航电装配场景中，该结构需要适配紧凑的机身内部安装空间，因此整体采用叠层板式布局，主体承载结构为硬质绝缘板材，边缘做圆角过渡处理，避免装配过程中划伤线材或相邻结构件。从设计思路上看，结构优先保证排针接口的对位精度，两侧排布的双排排针采用标准2.54mm间距设计，可直接对接常用的飞控外接模块，无需额外转接排线，减少装配环节的接线复杂度；板侧预留的安装孔位严格匹配主流小型无人机的机身安装孔距，可直接通过铜柱或螺丝固定在机身中心板上，安装边界控制在极小的尺寸范围内，不会挤占电池、图传等其他部件的安装空间。板体上预留的开槽与避让位，分别对应SD卡插槽、USB调试接口、状态指示灯的外露需求，装配完成后无需拆解结构即可完成固件烧录、参数调试与存储介质插拔，日常外场作业时的维护操作十分便捷。叠层结构的间隙设计充分考虑了板间绝缘与散热需求，两层板之间预留足够的空气流通间隙，避免长时间高负荷运行时主控芯片热量堆积，同时板体边缘的凸起挡边可对侧面的贴片元件形成物理防护，减少炸机、碰撞时元件直接受冲击脱落的概率。排针的伸出长度经过匹配设计，既保证对接时的插接深度足够，不会因飞行振动出现接插件松脱，也不会因针脚过长导致与机身金属部件接触造成短路。在结构细节处理上，所有开孔边缘均做去毛刺处理，安装孔位内嵌金属衬圈，多次拆装也不会出现板材开裂的问题；接口位置的标识凸点可帮助装配人员快速识别接口方向，避免反插损坏元件。该结构的尺寸设计适配绝大多数250级到450级的无人机机身内部空间，安装时无需对机身结构做额外切割修改，可直接替换同规格的旧款飞控载板，适配性较强。
