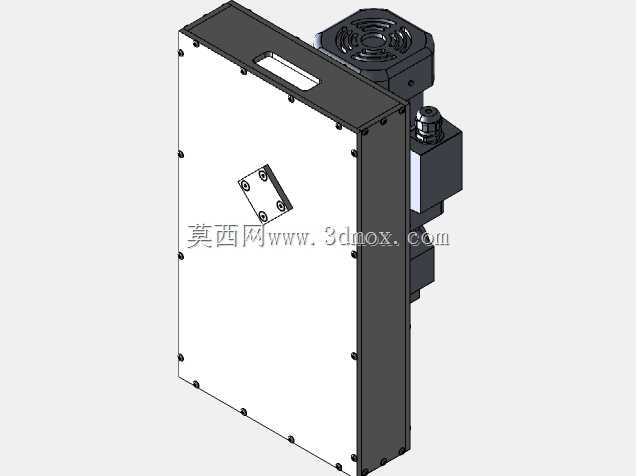

集成式风冷动力电控一体化箱体结构

这款集成式结构件主要面向工业现场临时动力供给、小型设备配套电控驱动场景设计，可作为独立动力输出单元搭载在移动作业台、小型专用加工设备、户外临时作业工位上，替代传统分散布置的驱动电机、电控模块、散热组件的零散安装方案，减少现场布线与安装调试的工作量。从结构布局来看，主体采用薄钢板折弯拼焊的封闭式箱体作为承载基体，箱体正面预留嵌入式提手位，方便单人短距离搬运转场，箱体边缘采用内折边工艺，所有拼接位置通过内六角螺栓紧固，既保证箱体整体的结构刚度，也避免外露锐边对操作人员造成划伤。箱体侧面集成安装驱动电机与轴流散热风扇，电机安装位采用凸台定位结构，安装面加工有定位销孔，保证电机输出轴的同轴度公差控制在合理范围内，避免长期运行出现轴系偏磨问题；散热风扇直接对应箱体内部功率元件的发热区域，风道沿箱体侧壁纵向布置，进风口设置在箱体下部非安装面，出风口正对电机尾部散热鳍片，可同时带走箱内电控元件与电机运行产生的热量，无需额外加装外置散热管路。设计阶段优先考虑安装边界的适配性，箱体背部预留四个对称布置的安装固定孔位，孔位间距匹配常规工业铝型材框架的安装槽距，既可以通过螺栓固定在设备机架上，也可以搭配减震脚垫放置在水平工作台面使用；箱体正面预留的菱形安装座可用于固定状态指示灯、急停按钮或者品牌标识牌，无需后期在箱体上二次钻孔加工，破坏表面防护涂层。内部腔体预留了足够的走线空间，强弱电走线区域通过凸起的钣金筋条分隔，避免强电动力线对弱电控制信号造成电磁干扰，电机接线端与箱体内部的接线端子排位置对应，接线时无需弯折大线径电缆，降低接线作业的难度。箱体所有外露金属表面都做了喷塑处理，可适应车间内少量油污、粉尘的使用环境，日常维护时仅需擦拭表面即可，散热风扇的防护网采用快拆结构，清理积尘时无需拆卸整个箱体侧板，大幅降低日常运维的工作量。
