ABB ACS580系列450kW变频传动柜体结构

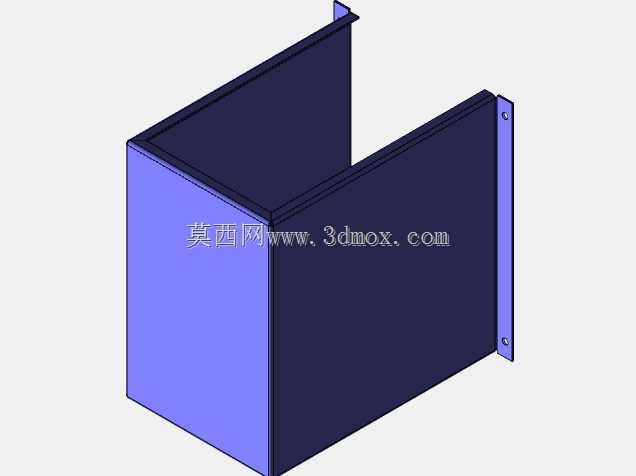

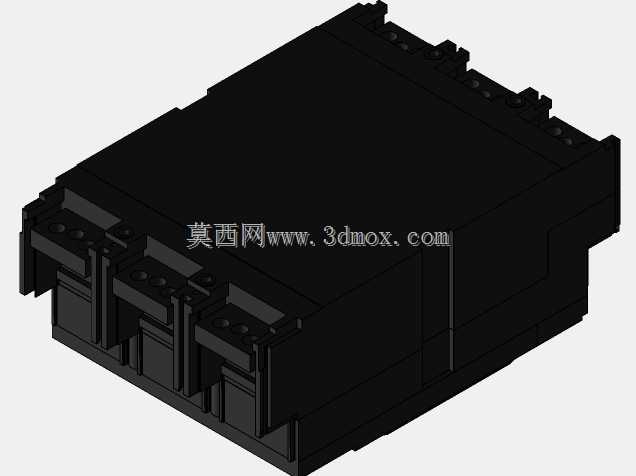

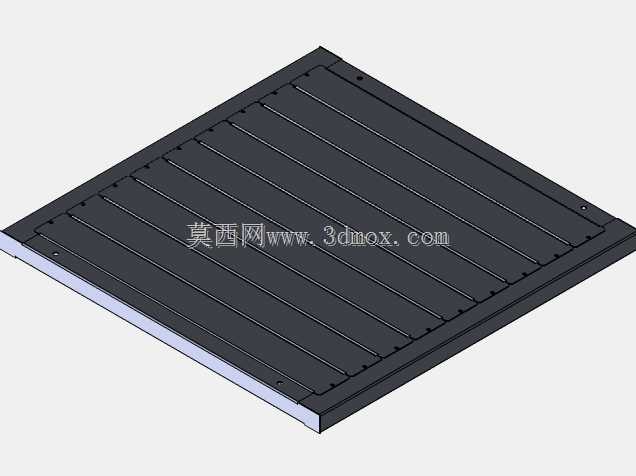

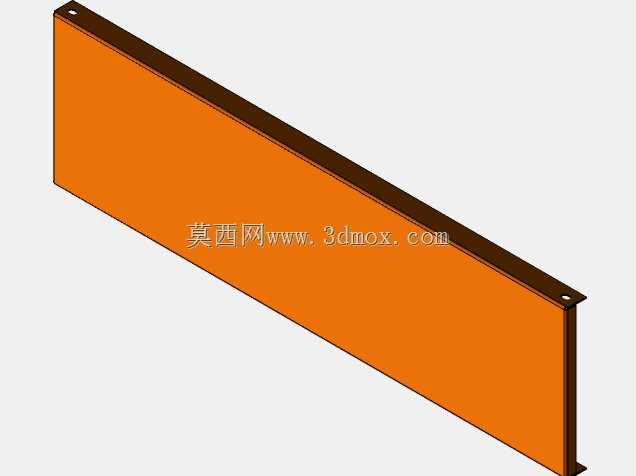

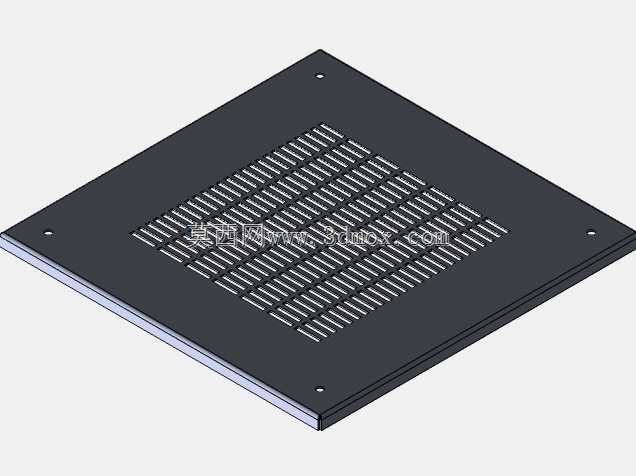

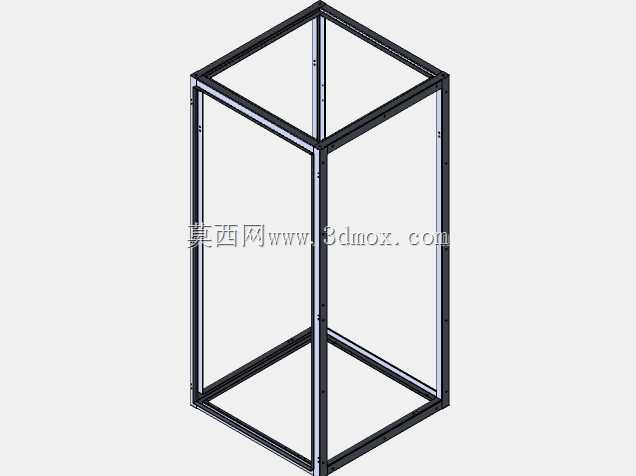

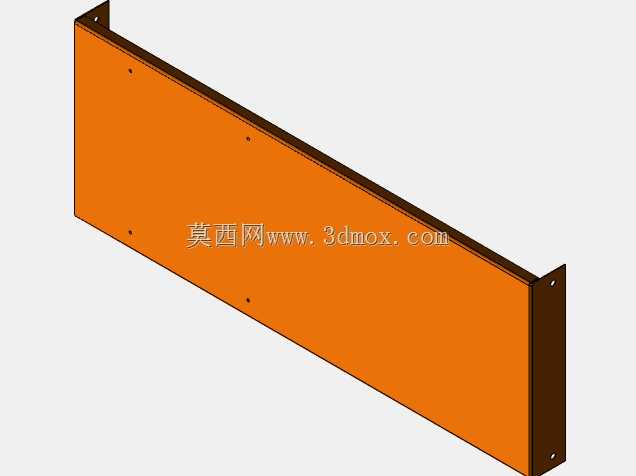

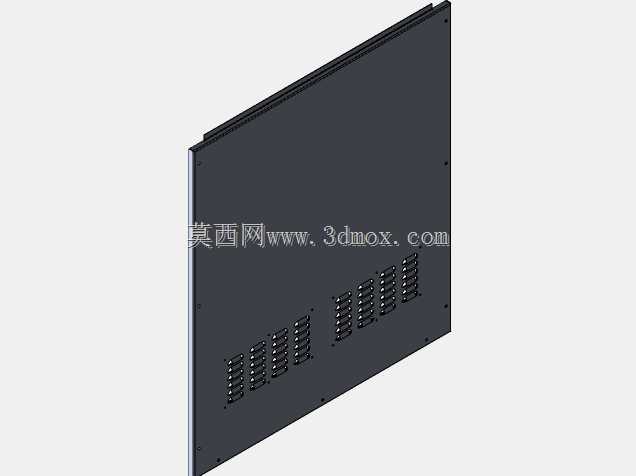

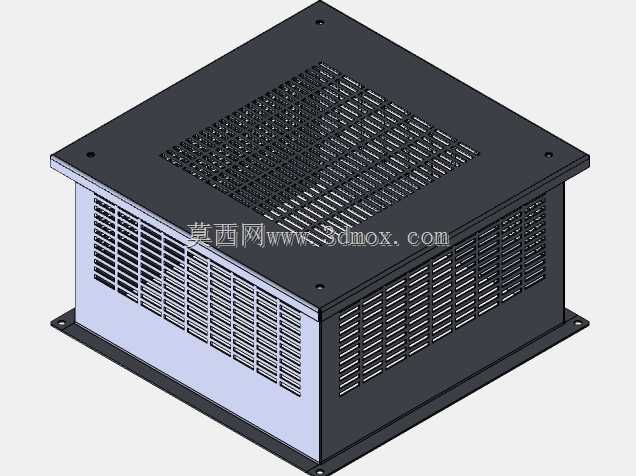

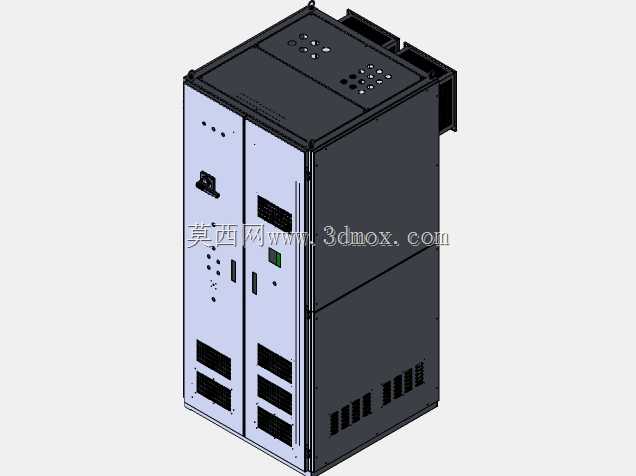

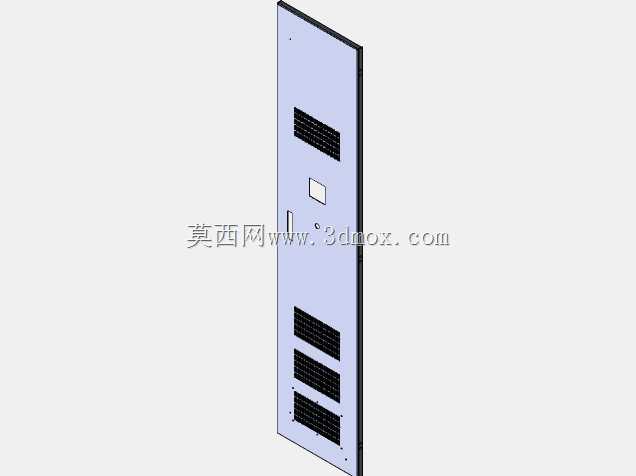

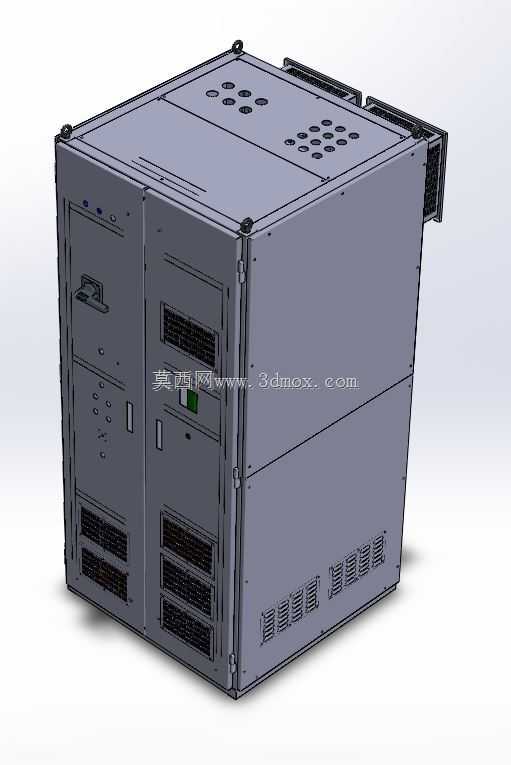

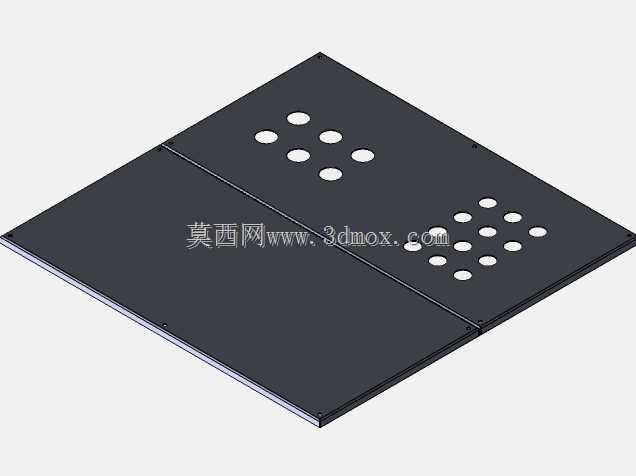

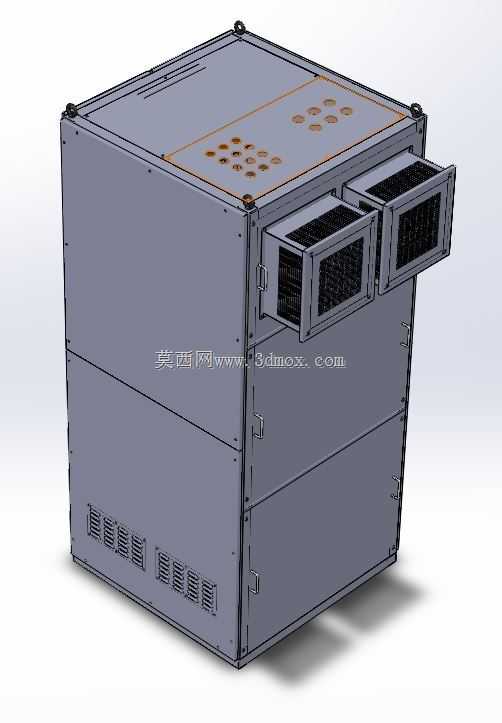

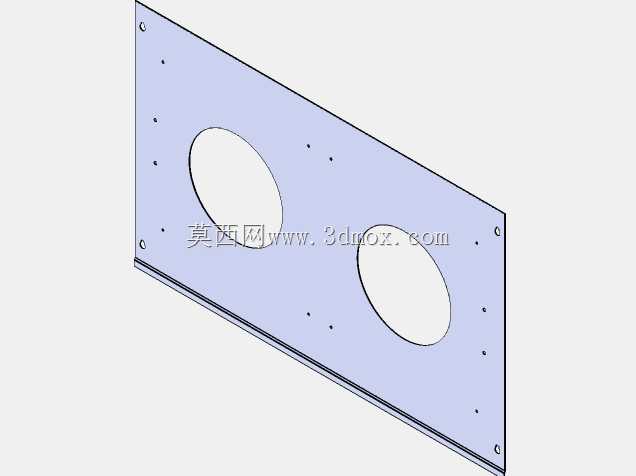

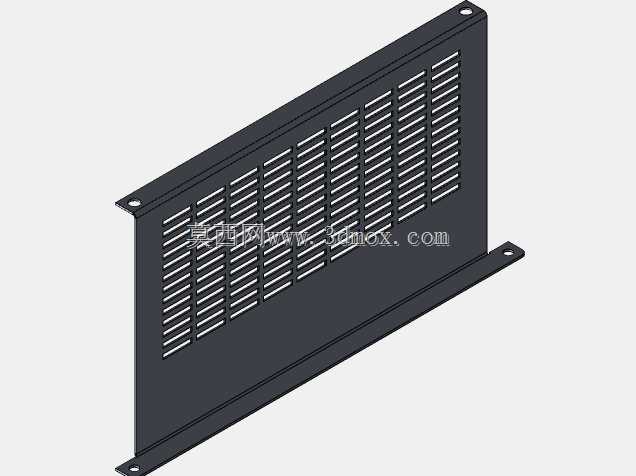

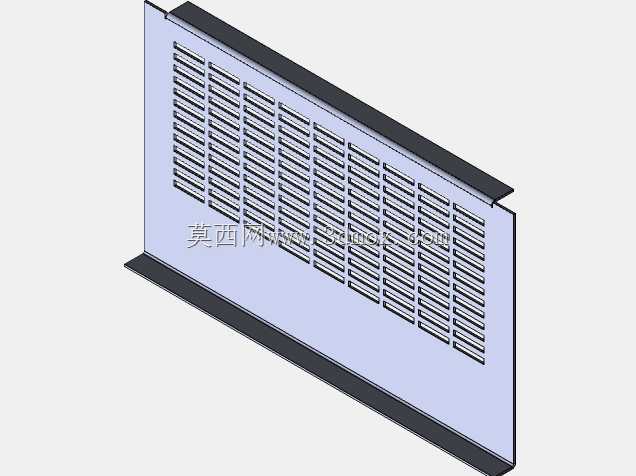

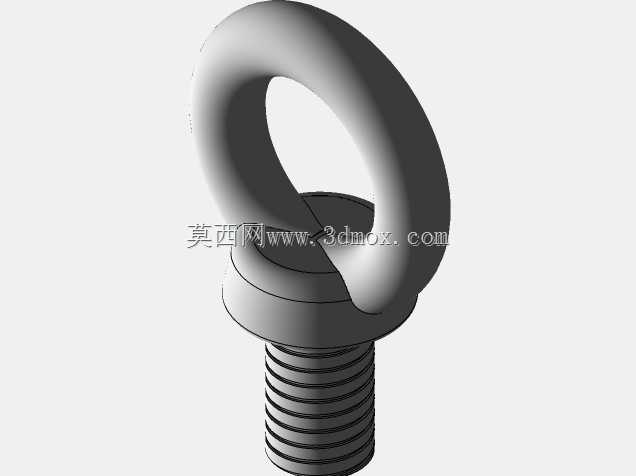

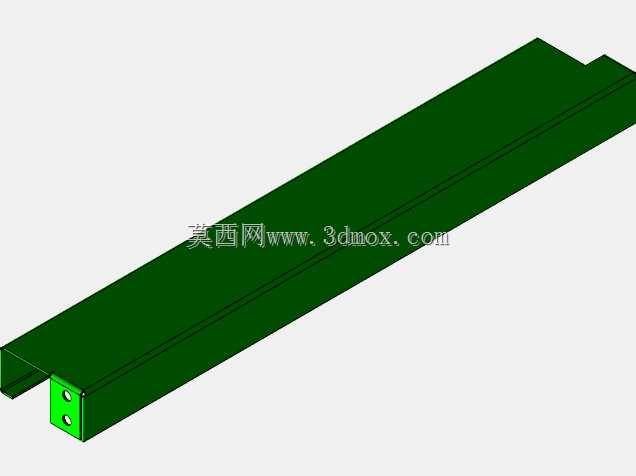

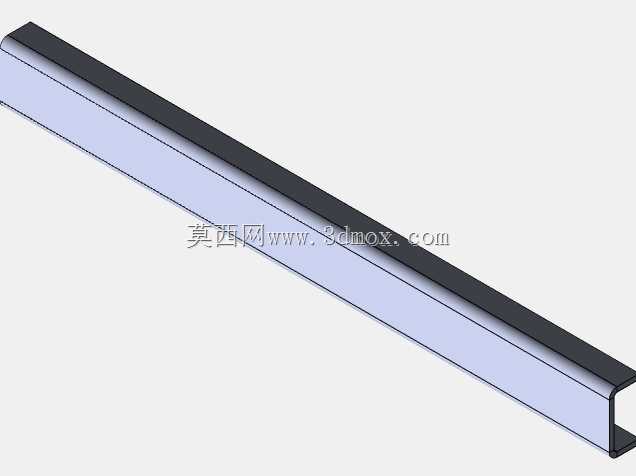

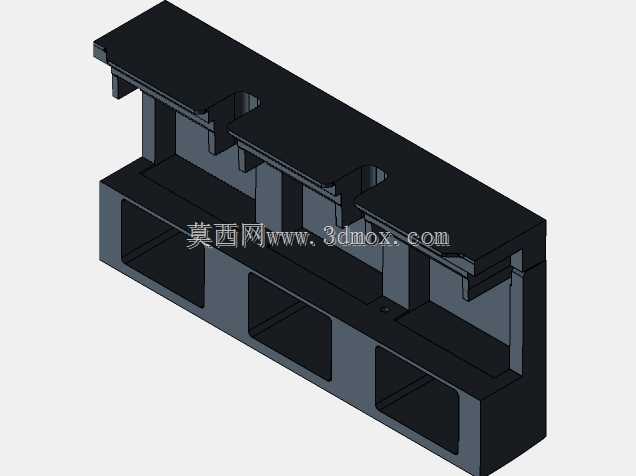

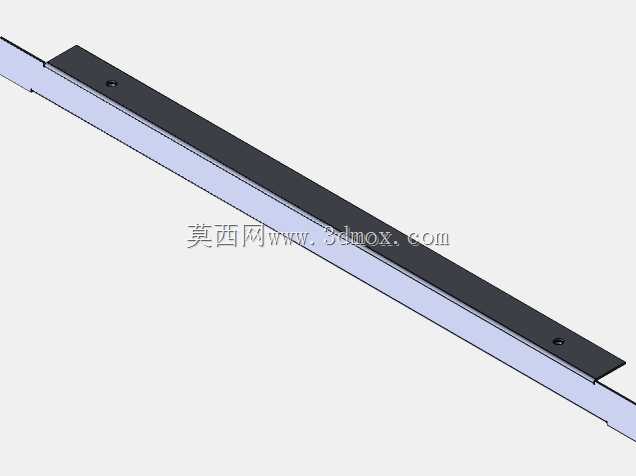

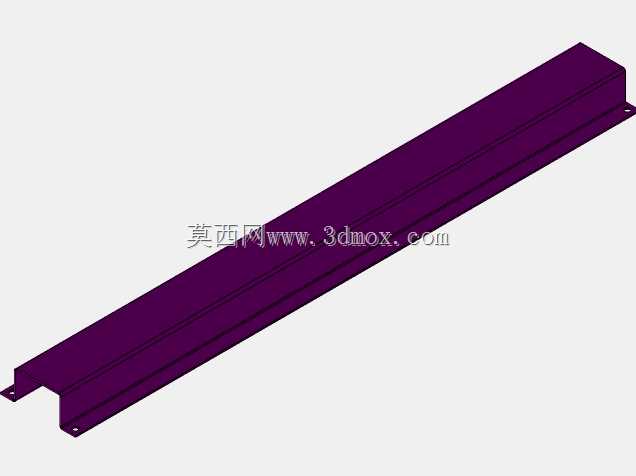

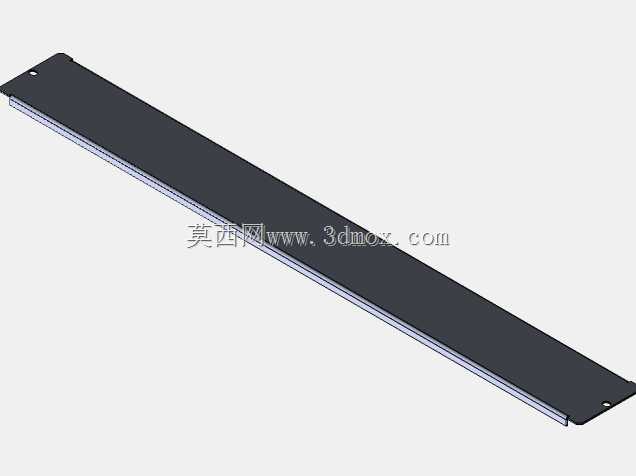

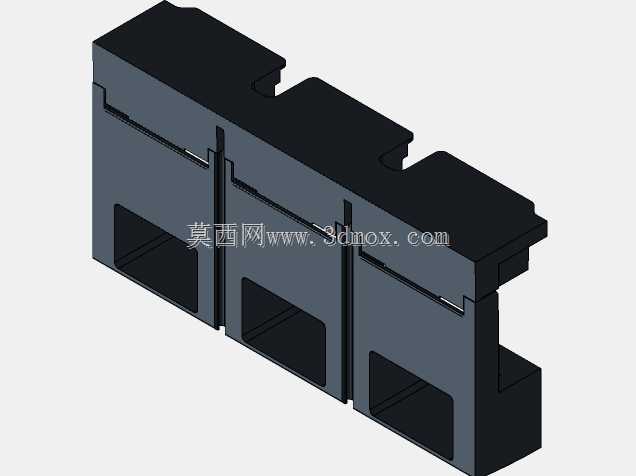

该柜体结构对应工业现场大功率变频传动场景的落地应用，主要面向工厂产线大功率电机驱动、风机水泵类负载调速、重型输送设备动力控制等工况，承担电能变换、电机转速调节、回路保护与本地操作的核心功能，是工业配电与传动系统中连接上级供电与下级负载的关键集成单元。设计阶段首先围绕450kW功率等级的散热需求做整体布局规划，将功率模块散热风道与控制腔室做物理隔离，避免粉尘、湿热空气进入弱电控制区域，同时预留足够的进出线空间，适配大截面动力电缆的弯折半径要求，减少现场布线的施工难度。柜体采用拼装式框架结构，侧板、门板与框架的连接点均做等电位处理，满足工业现场的电磁兼容要求，避免大功率器件开关过程产生的电磁干扰影响控制信号稳定性。正面操作区域分层布局，上层预留状态指示与本地操作面板的安装位，中层布置主回路塑壳断路器操作手柄，手柄与柜门做机械联锁设计，柜门未关闭到位时无法进行合闸操作，从结构层面规避带电操作的安全风险；下层布置散热通风口，通风口处加装可拆卸防尘滤网，方便后期运维时清理积尘，保证散热风道通畅。柜体顶部预留进出线敲落孔与吊装孔，吊装孔位置做加强筋处理，满足整柜吊装时的结构强度要求，避免吊装过程中柜体变形。安装边界方面，柜体底部预留槽钢安装固定孔位，孔位间距适配工业现场常用的基础槽钢规格，安装时柜体与墙面、相邻柜体之间预留不小于规范要求的散热与操作维护距离，保证后期检修时柜门可完全开启，散热气流无遮挡。内部器件布局遵循强弱电分离原则，功率回路母排做绝缘包覆处理，控制线缆与动力线缆分槽敷设，减少信号串扰；断路器安装位预留足够的飞弧距离，避免分断短路电流时电弧引发相间短路。柜体门板内侧预留元器件标识粘贴位，方便现场运维人员快速识别回路功能，门板与框架之间采用多点锁闭结构，配合密封胶条实现IP等级要求，适配多粉尘、轻度潮湿的工业车间环境。
