Amphenol2M系列微型连接器壳体结构

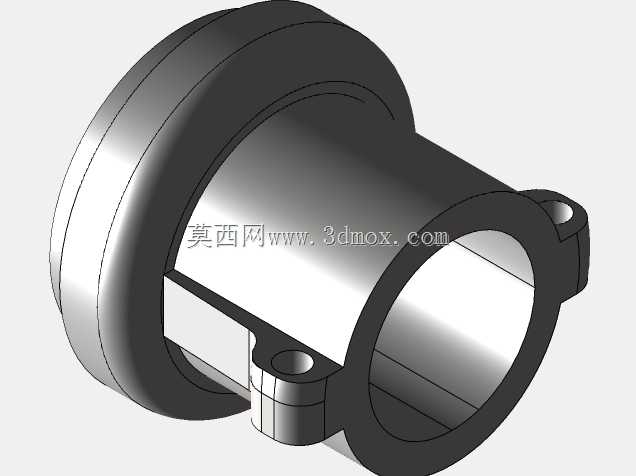

这款微型连接器壳体在工业控制、通讯设备、小型化机电集成场景中应用广泛，主要承担内部插芯定位、线缆端接防护、外部安装固定的核心作用，是信号与小功率电源传输链路中保障连接可靠性的关键结构件。从实际使用场景来看，这类带侧装固定耳的壳体结构，常被用在设备面板侧装、狭小舱体内布线的工况中，相比直插式无固定的连接器，能避免设备振动、线缆拉扯导致的接插松脱问题，在轨道交通车载电子、工业机器人关节布线、户外通讯基站设备内部都能见到同类结构的应用。设计上优先考虑了接插对位的容错性，壳体入口端做了大圆角导向结构，插合时能自动修正±2°以内的轴向偏角，降低现场装配时的对位难度，即使是戴绝缘手套操作的运维场景，也能顺利完成插合动作。壳体主体采用阶梯式筒状结构，大直径端为插合对接端，外壁的环形凸台一方面作为插合到位的限位面，和对接端壳体的端面贴合后能形成稳定的轴向定位，另一方面凸台后侧的环形槽可适配密封圈安装，实现IP65级别的端面密封，满足户外淋水、粉尘环境下的防护需求。两个对称分布的带孔安装耳从筒体靠近尾端的位置向外延伸，安装孔为通孔设计，可适配M2规格的紧固螺钉，安装耳和筒体衔接处做了加厚过渡处理，避免螺钉锁紧时应力集中导致的壳体开裂，安装孔中心到筒体轴线的距离经过精准核算，既保证螺钉锁紧时有足够的操作空间，又不会过多占用安装面板的面积，适配高密度排布的多连接器安装场景。筒体尾端为线缆进线端，内壁做了多道环形防滑槽，和线缆护套过盈压接后能提供足够的拉脱阻力，防止线缆受外力拉扯时内部芯线和插针脱焊。整个壳体的壁厚控制均匀，主体壁厚保持在1.5mm，既满足结构强度要求，又能控制整体重量，适配轻量化设备的设计需求，内部腔体的尺寸严格适配对应规格的插芯组件，腔体内部的定位卡槽能和插芯上的凸筋卡合，防止插芯在壳体内周向转动，保证插针对位的准确性。从安装边界来看，该壳体插合后的轴向总长度适配15mm以内的安装空间，最大外径处不超过20mm，两个安装耳的外边缘总宽度控制在26mm，在布局设计时只要预留对应尺寸的安装沉孔与螺钉过孔位置，就能完成装配，不需要额外预留过多的操作空间，非常适合空间紧凑的集成化设备内部使用。
