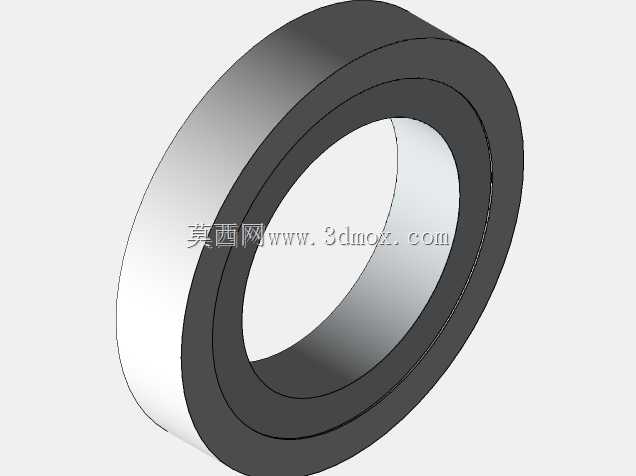

环形橡胶轮胎基础结构三维设计

在行走类设备的结构设计中，这类环形橡胶构件是承担载荷传递、路面缓冲、行走导向的核心部件，从轻型代步设备到重载工业转运台车，都需要匹配对应尺寸参数的该类构件完成行走功能。设计初期首先要明确安装边界，该构件为同轴环形结构，内圈为刚性安装配合面，需要和轮毂的定位止口完成过盈或过渡配合，配合公差通常选取H7/k6等级，保证运转过程中不会出现相对滑移；外圈为橡胶接触工作面，胎面的弧度设计直接影响接地比压，针对硬质平整路面使用的场景，胎面可设计为平直圆柱面，增大接触面积降低单位面积压强，减少橡胶磨损速率，若应用在存在少量凹凸的非铺装路面，胎面可设计为微弧曲面，提升路面贴合度，避免局部应力集中导致橡胶层撕裂。

从功能特性来看，该构件的橡胶层厚度需要匹配额定载荷，厚度过薄会导致缓冲能力不足，设备运行过程中振动直接传递到机架，影响上部搭载的精密部件工作稳定性，厚度过大则会导致回转过程中形变量超标，出现行走跑偏、滚动阻力陡增的问题。设计时需要先核算单轮承载的最大静载荷，结合橡胶材料的邵氏硬度参数，通过有限元仿真模拟受压状态下的形变量，将径向形变量控制在壁厚的5%-8%区间内，兼顾缓冲性能与结构刚性。内圈的刚性支撑层通常采用钢制或高强度工程塑料材质，和外圈橡胶通过硫化工艺粘接为整体，设计时要在刚性支撑层的外表面设计周向滚花或环形凹槽，提升橡胶和刚性基体的粘接强度，避免大扭矩传递时出现橡胶层脱层失效。

实际选型应用中，该类构件的安装尺寸需要和轮毂的安装槽深度匹配，轴向宽度要略宽于轮毂安装槽的宽度0.5-1mm，保证安装后橡胶件不会出现轴向窜动，同时避免挤压过紧导致橡胶件出现轴向鼓包变形。针对有密封需求的回转场景，该类环形结构也可作为静密封或低速动密封件使用，此时橡胶材质需要根据接触介质调整，接触矿物油类介质时选用丁腈橡胶，接触酸碱腐蚀介质时选用氟橡胶，过盈量需要根据密封压力调整，低压场景下径向过盈量控制在0.3-0.5mm即可满足密封要求，高压场景下需要适当提升过盈量同时增加O型圈辅助密封结构。建模过程中要重点保证环形结构的同轴度公差，内外圆的同轴度误差需要控制在0.02mm以内，避免高速回转时出现偏心振动，同时要对橡胶和刚性层的结合面做圆角过渡，减少应力集中点，提升构件的疲劳使用寿命。
