双缸柴油机曲柄连杆活塞组结构

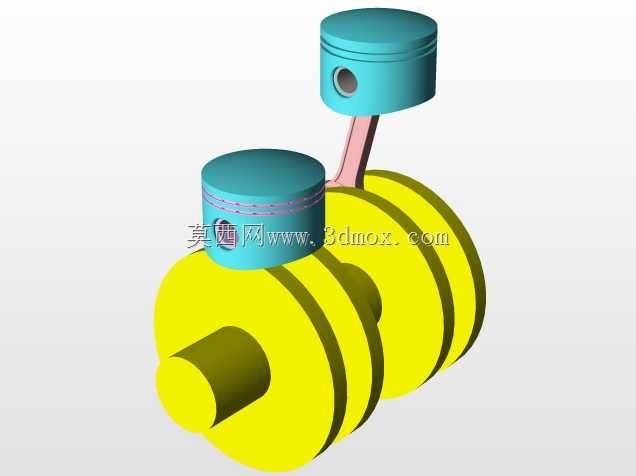

这套结构对应小功率双缸柴油机的核心运动组件，常见于小型农用机械、小型发电机组、轻型工程辅助设备的动力端，负责将燃油燃烧产生的气体压力转化为曲轴的旋转扭矩输出。从结构组成来看，包含两个活塞、对应连杆以及集成式双拐曲轴，活塞采用常规筒式设计，头部预留了环槽安装位置，可适配气环与油环的装配，保证燃烧室密封同时刮除缸壁多余润滑油，活塞销座的同轴度设计直接影响连杆摆动的顺畅度，建模时已考虑销孔与活塞销的配合间隙边界。连杆采用小头衬套、大头轴瓦的分体式连接思路，小头与活塞销铰接，大头拆分后与曲轴曲柄销紧固，杆身的过渡造型做了等强度优化，可降低往复运动过程中的应力集中，避免交变载荷下的疲劳失效。曲轴为整体式双拐结构，两个曲柄销的相位角按照双缸机的做功顺序设置，平衡块与曲柄集成设计，可抵消大部分往复惯性力与旋转惯性力，降低整机运行时的振动水平，曲轴主轴颈的尺寸边界可直接匹配对应机型的主轴承座安装位，输出端的轴颈结构预留了与飞轮、动力输出装置的连接接口。在实际应用场景中，这类双缸动力结构相比单缸机运行更平稳，相比多缸机体型更小、结构更紧凑，适合对安装空间有严格限制、功率需求在10-30kW区间的设备配套。建模过程中严格遵循内燃机运动件的尺寸链逻辑，活塞在上止点、下止点的行程边界与曲柄半径、连杆长度的比例符合常规柴油机设计参数，连杆摆动过程中与缸套下沿、曲轴箱内壁的运动间隙已做避让校核，不会出现运动干涉问题。活塞顶部的凹坑造型对应柴油机的燃烧室形状，可直接匹配直喷式燃油系统的油束扩散角度，保证油气混合效率。曲轴的轴向定位台阶尺寸也按照通用小型柴油机的安装规范设置，装配时可直接与缸体、主轴承盖的定位面贴合，不需要额外做结构调整。对于从事小型内燃机设计、农用机械动力配套的工程人员来说，这套结构可直接作为方案设计阶段的运动干涉校验、整机布置参考，也可用于拆解曲柄连杆机构的运动逻辑，验证不同曲轴相位、连杆长度比下的活塞运动加速度、侧压力变化规律，为后续的性能优化提供基础结构参考。
