四轴飞行器机臂支撑结构设计

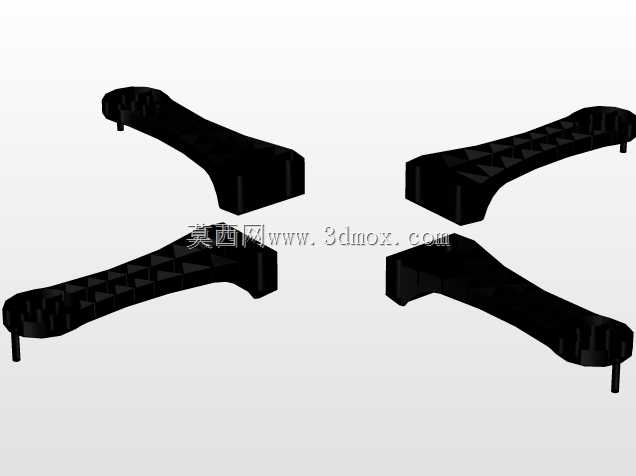

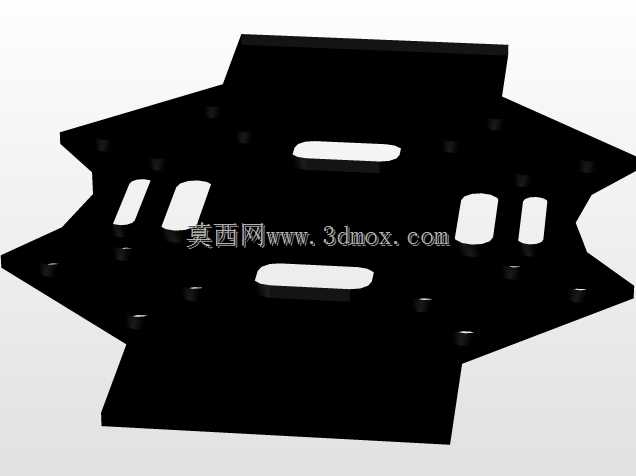

这套结构件是多旋翼飞行平台的核心承力部件，对应四轴布局的四个机臂安装基座，日常作业中承担动力单元挂载、飞行载荷传导、机架整体刚性维持的核心作用，在航拍测绘、农林植保、短途轻载投送类民用旋翼设备上应用广泛。从结构设计逻辑来看，四个支臂采用对称式放射布局，每支臂末端预留的柱状凸台是动力电机的安装定位基准，凸台尺寸匹配主流22系列、23系列外转子无刷电机的安装孔距，安装时无需额外转接件即可直接锁付固定，能减少装配累积误差，保证电机输出轴与机臂平面的垂直度，降低飞行过程中的动力震动偏移。支臂主体采用渐变式截面设计，靠近中心基座的位置截面宽度更大，向末端延伸时逐步收窄，这种设计既可以在中心连接区域提供足够的抗弯截面模量，抵消飞行中急转、升降动作带来的交变弯矩，也能在末端减少不必要的结构重量，降低整机起飞负载。支臂上表面的网格化镂空加强筋是设计中的核心细节，这类三角格构的加强形式，相比实心结构能在减少40%左右材料用量的前提下，维持接近实心结构的抗扭刚性，避免飞行中机臂出现高频震颤影响飞控传感器的采样精度，同时镂空结构也能给电调等机载电子元件留出一定的散热空间，减少长时间飞行时的热量堆积。从安装边界来看，四个支臂的中心对接面预留了与中心底板配合的定位止口，装配时支臂与中心碳板或注塑底板贴合后，通过侧边的锁付孔即可完成固定，支臂的展开长度适配8到10寸螺旋桨的使用需求，相邻支臂的夹角严格控制在90度，保证螺旋桨旋转平面不会出现干涉，同时预留了足够的桨尖安全距离，减少气流扰动带来的动力损耗。实际应用中，这类结构件既可以用于入门级教学实训飞行平台的组装，也能通过更换碳纤维增强耗材打印后，用于轻载作业类旋翼设备的替换配件，结构上没有冗余的异形曲面，不管是注塑开模还是FDM3D打印都能快速成型，后期维护时单支臂损坏可单独更换，无需替换整个机架，能有效降低使用成本。支臂下表面做了平面度处理，安装后可以保证整机放置在水平面上时的基准水平度，方便飞控系统的加速度计校准，末端的凸台高度经过匹配设计，安装螺旋桨后桨叶平面与机臂下表面保持足够安全距离，不会出现起降过程中桨叶刮蹭地面的问题。
